专利号: 2020107408229
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

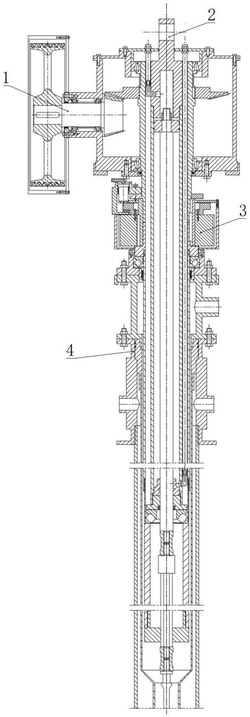

1.一种间歇采油液压升降杆柱螺杆泵地面驱动装置,包括传动部分(1)、液压升降杆柱部分(2)、防反转部分(3)及井口部分(4)四部分,其特征在于:所述传动部分(1)包括传动筒、大带轮(111)、保护罩盖(101)、保护罩(102)、主轴以及减速箱体(103);其中,传动筒为空心结构,其下端为内六方孔;大带轮(111)由保护罩盖(101)和保护罩(102)遮罩;所述减速箱体(103)的上、下端盖由六角螺栓(110)固定,所述减速箱体(103)的下端盖与主轴之间设有第一油封(109),所述减速箱体(103)内部设有锥齿轮轴(106),所述锥齿轮轴(106)上设有键槽,锥齿轮轴(106)与大带轮(111)之间用键(107)连接;所述锥齿轮轴(106)上设有圆锥滚子轴承(108),所述圆锥滚子轴承(108)由轴承端盖(104)固定,所述锥齿轮轴(106)和轴承端盖(104)之间设有第二油封(105);

所述液压升降杆柱部分(2)包括液压缸头(201)、缸体(205)、导向套(207)、液压缸底盖(211)、活塞杆(206)、第一活塞(204)以及六方杆(213);其中,所述液压缸头(201)设有液压缸管接头(202),缸体(205)位于液压缸头(201)的下方;活塞杆(206)位于所述缸体(205)的内部,第一活塞(204)位于所述活塞杆(206)的顶部,所述第一活塞(204)上设有固定螺母(203);所述缸体(205)底部连接导向套(207),所述导向套(207)与活塞杆(206)之间设有第一密封圈(208),所述导向套(207)与缸体(205)之间设有第二密封圈(209);所述导向套(207)下方设有液压缸底盖(211),所述液压缸底盖(211)与活塞杆(206)之间设有第一防尘圈(210),所述活塞杆(206)的下端通过接箍(212)与六方杆(213)相连;所述六方杆(213)与抽油杆柱(214)相连;

所述防反转部分(3)包括钳体(306)、钳体支撑盘(314)、钳体制动盘(311)、大齿轮(307)、第一套筒(313)、连接盘(309)、小齿轮(317)、短轴(319)、超越离合器(320)、第二套筒(321)、齿轮泵(323)以及钳体底盘(322);所述的钳体(306)的上方设置油缸,所述油缸上有缸盖(302),缸盖(302)上设有油缸管接头(301);所述钳体(306)与钳体支撑盘(314)通过铰制孔用第三螺栓(315)联结;所述钳体(306)内部设有第二活塞(303),所述第二活塞(303)和钳体(306)之间设有弹簧(304)和第二防尘圈(316),所述第二活塞(303)底部设有摩擦块(305),所述摩擦块(305)下方设有钳体制动盘(311);所述钳体制动盘(311)和大齿轮(307)之间通过第四螺栓(312)固定,所述大齿轮(307)通过第一键(308)与第一套筒(313)联结,所述第一套筒(313)通过第二键(310)与连接盘(309)相连;大齿轮(307)与小齿轮(317)相啮合,所述小齿轮(317)设在短轴(319)的上端,所述小齿轮(317)和短轴(319)之间通过第三键(318)相联结;所述的短轴(319)下端设置超越离合器(320),所述超越离合器(320)上设有第二套筒(321),所述第二套筒(321)与齿轮泵(323)的输出轴相连,所述齿轮泵(323)安装在钳体底盘(322)上;

井口部分(4)包括轴承箱(402)、盘根盒(409)、出油三通(403)、套管四通(404)以及油管悬挂器(405);其中,所述轴承箱(402)上设有轴承箱盖(401),所述轴承箱(402)和轴承箱盖(401)之间通过轴承箱第一螺栓(411)连接;盘根盒(409)置于轴承箱(402)内,所述盘根盒(409)设有盖帽(410)和盘根(408);出油三通(403)连接于轴承箱(402)的底部,所述出油三通(403)和轴承箱(402)之间通过轴承箱第二螺栓(407)连接,套管四通(404)固定连接于出油三通(403)的下方,油管悬挂器(405)被固定于套管四通(404)和出油三通(403)之间;

所述油管悬挂器(405)和套管四通(404)之间设有O形密封圈(406);

液压升降杆柱部分(2)位于所述传动部分(1)的传动筒内,所述传动筒和液压升降杆柱部分(2)之间设有第一推力滚子轴承,所述传动筒下端的内六方孔与液压升降杆柱部分(2)的六方杆(213)形成配合,六方杆(213)的下端用于和抽油杆柱(214)相连,从而驱动螺杆泵转子旋转,六方杆(213)的上端与活塞杆(206)相连,可实现所述抽油杆柱(214)的上提与下放;所述传动筒的上端与连接盘(309)连接,连接盘(309)放置在井口部分(4) 的轴承箱(402)中的第二推力滚子轴承上;防反转部分(3)位于所述连接盘(309)与主轴的联结处;井口部分(4)位于防反转部分(3)下方;

锥齿轮轴(106)带有键槽的一端处于保护罩(102)内,并与大带轮(111)相连,锥齿轮轴(106)的另一端处于减速箱体(103)内部,与减速箱体(103)内的大锥齿轮啮合,所述大锥齿轮用于驱动减速箱体(103)内的空心主轴旋转,并通过连接盘(309)带动所述传动部分(1)中的传动筒旋转,所述减速箱体(103)固定在井口部分(4)的轴承箱(402)上。
