专利号: 2020107409490
申请人: 嘉兴鼎尚信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

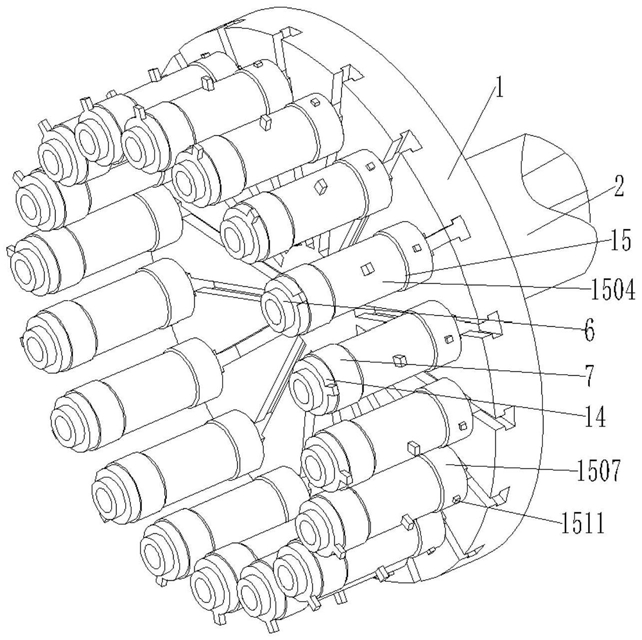

1.一种灌注桩钢筋笼下放装置,其特征在于:包括吊盘(1)、吊杆(2)、放置管(6)和强化固定机构(15);

所述吊盘(1)一体成型设置在吊杆(2)上,并且吊盘(1)上等距设置有凸形滑槽(3),凸形滑槽(3)中滑动连接设置有凸形滑块(4);

所述凸形滑块(4)中设置有凹槽,凹槽中活动连接设置有活动挤压块(5),活动挤压块(5)的一端连接设置有第一挤压弹簧,第一挤压弹簧另一端设置在凹槽中,吊盘(1)在与凸形滑槽(3)同一侧一体成型设置有放置管(6);

所述放置管(6)的外侧壁一体成型设置有第一固定环(7),并且第一固定环(7)中等距活动设置有第一活动柱(8),第一活动柱(8)一端设置有第二活动柱(9),第一活动柱(8)在与第二活动柱(9)同一端设置有第一复位弹簧,并且第二活动柱(9)中活动连接设置有活动挤压柱(10),活动挤压柱(10)的一端连接设置有第二挤压弹簧;

所述第一活动柱(8)的另一端活动连接设置在第一挤压斜槽(11)中,第一挤压斜槽(11)设置在第一活动块(12)中,第一活动块(12)等距活动连接设置在第一固定环(7)中,并且第一活动块(12)的两侧一体成型对称设置有凸块(13),凸块(13)上连接设置有第二复位弹簧,并且放置管(6)外侧壁在第一固定环(7)的边侧位置螺纹连接设置有内螺纹锁紧环(14);

所述放置管(6)上设置有强化固定机构(15)。

2.根据权利要求1所述的一种灌注桩钢筋笼下放装置,其特征在于:所述强化固定机构(15)包含有第一插块(1501)、第二插块(1502)、弧形块(1503)、套管(1504)、弧形挤压槽(1505)、定位圆槽(1506)、第二固定环(1507)、第二活动块(1508)、定位卡柱(1509)、第二挤压斜槽(1510)、T型插块(1511),所述第一插块(1501)对称插接设置在放置管(6)中,并且第一插块(1501)的一端设置有第二插块(1502),所述第一插块(1501)在与第二插块(1502)同一端连接设置有第三复位弹簧,并且第二插块(1502)另一端一体成型设置有弧形块(1503),所述套管(1504)套接设置在放置管(6)上,并且套管(1504)中对称设置有弧形挤压槽(1505),所述套管(1504)在其一端等距设置有定位圆槽(1506),所述第二固定环(1507)一体成型设置在放置管(6)上,并且第二固定环(1507)中活动连接设置有第二活动块(1508),所述第二活动块(1508)的一端一体成型设置有定位卡柱(1509)、另一端连接设置有第四复位弹簧,所述第二活动块(1508)中设置有第二挤压斜槽(1510),所述T型插块(1511)活动连接设置在第二固定环(1507)中,并且T型插块(1511)上对称连接设置有第五复位弹簧。

3.根据权利要求1所述的一种灌注桩钢筋笼下放装置,其特征在于:所述第一挤压斜槽(11)与第一活动柱(8)设置位置相对应、设置组数相同。

4.根据权利要求2所述的一种灌注桩钢筋笼下放装置,其特征在于:所述定位卡柱(1509)和定位圆槽(1506)设置位置相对应,两者设置直径相等,并且定位圆槽(1506)在套管(1504)的一端呈弧形分布。

5.根据权利要求2所述的一种灌注桩钢筋笼下放装置,其特征在于:所述弧形挤压槽(1505)与第一插块(1501)两者设置位置相对应、设置组数相同,设置为两组,一组设置四个,弧形挤压槽(1505)对称设置在套管(1504)中,第一插块(1501)对称设置在放置管(6)中。
