专利号: 2020107415542
申请人: 安庆市航海印务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

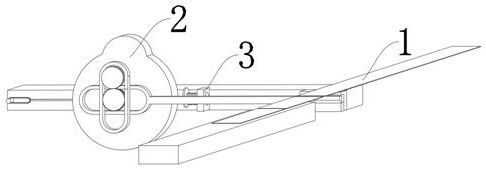

1.一种生产不干胶标签用的自动模切机,包括不干胶标签(1),其特征在于:所述不干胶标签(1)上垂直方向上下滑动设有切断装置(2),所述切断装置(2)包括驱动装置(21)和切割装置(22),所述驱动装置(21)包括圆盘(210)、转轴Ⅰ(211)和电机箱(212),所述不干胶标签(1)垂直方向设有电机箱(212),所述电机箱(212)内部电机驱动圆盘(210)转动,所述圆盘(210)偏离圆心方向前端面平行轴线方向固接有转轴Ⅰ(211),所述转轴Ⅰ(211)侧端面滑动连接切割装置(22);

所述切割装置(22)包括转轴Ⅱ(221)、限位圈Ⅰ(222)、限位圈Ⅱ(223)、支撑杆Ⅰ(224)、限位圈Ⅲ(225)、支撑杆Ⅱ(226)、切刀Ⅰ(227)和切刀Ⅱ(228),所述转轴Ⅰ(211)侧端面滑动连接转轴Ⅱ(221),所述转轴Ⅱ(221)转动连接在竖直放置的限位圈Ⅱ(223)内部,所述限位圈Ⅱ(223)后端面固接水平交叉放置的限位圈Ⅰ(222),所述限位圈Ⅰ(222)内部转动连接转轴Ⅰ(211),所述限位圈Ⅰ(222)左端侧壁固接平行放置的支撑杆Ⅰ(224)一端,所述支撑杆Ⅰ(224)另一端固接限位圈Ⅲ(225),所述限位圈Ⅲ(225)内部滑动连接有圆柱杆,该圆柱杆固接在所述电机箱(212)左侧前端面上,所述限位圈Ⅰ(222)右端侧壁固接支撑杆Ⅱ(226)一端,所述支撑杆Ⅱ(226)另一端固接切刀Ⅰ(227),所述切刀Ⅰ(227)与切刀Ⅱ(228)上下滑动接触,且所述切刀Ⅱ(228)固接在电机箱(212)右侧前端面上,所述电机箱(212)前端面平行滑动连接有刮胶装置(3);

所述刮胶装置(3)包括凸块(31)、推片(32)、支撑杆Ⅲ(33)、固定环(34)、刀片Ⅰ(35)和刀片Ⅱ(36),所述凸块(31)为二分之一圆柱体结构,内端面弧形结构,固接在圆盘(210)远离支撑杆Ⅰ(224)和支撑杆Ⅱ(226)的侧端面上,所述电机箱(212)前端面上位于圆盘(210)右侧方向固接有固定环(34),所述固定环(34)为内部水平贯穿有圆孔的长方体结构,宽度小于圆盘(210)的厚度,所述固定环(34)内部水平贯穿设有支撑杆Ⅲ(33),所述支撑杆Ⅲ(33)为圆柱体结构,且右端固接L形向前的长方体板,所述支撑杆Ⅲ(33)右端面固接刀片Ⅰ(35),所述刀片Ⅰ(35)为刀口斜向内的片状结构,所述支撑杆Ⅲ(33)左端面固接有推片(32),所述推片(32)右端面固接弹簧一端,且弹簧另一端固接固定环(34)左端面,所述切刀Ⅱ(228)方槽内壁固接有向右斜向放置的长方体板,且长方体板前端面固接若干弹簧一端,弹簧另一端再固接再长方体板Ⅱ,长方体板Ⅱ前端面垂直固接有向右斜向放置的刀片Ⅱ(36),所述刀片Ⅱ(36)为刀口向前的片状结构;

所述转轴Ⅰ(211)为竹节形圆柱体结构,前端圆柱体直径大于后端圆柱体直径,且右侧圆柱体外侧壁贯穿有圆环形凹槽,所述转轴Ⅱ(221)为圆柱体结构,且侧壁前端固接有环形卡块,所述转轴Ⅰ(211)后端圆柱体与转轴Ⅱ(221)直径相同,且转轴Ⅱ(221)的长度大于转轴Ⅰ(211)的长度;

所述限位圈Ⅰ(222)与限位圈Ⅱ(223)形状大小相同,且垂直交叉放置,所述限位圈Ⅰ(222)为中空的环形腰形片结构,所述限位圈Ⅲ(225)为中空的环形腰形片结构,所述切刀Ⅰ(227)为刀口向下的割刀结构,所述切刀Ⅱ(228)为上端面与前端面拐角为直角的长方体机构,且前端面中部水平贯穿有方槽。
