专利号: 2020107424452
申请人: 淄博马尚建筑安装有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

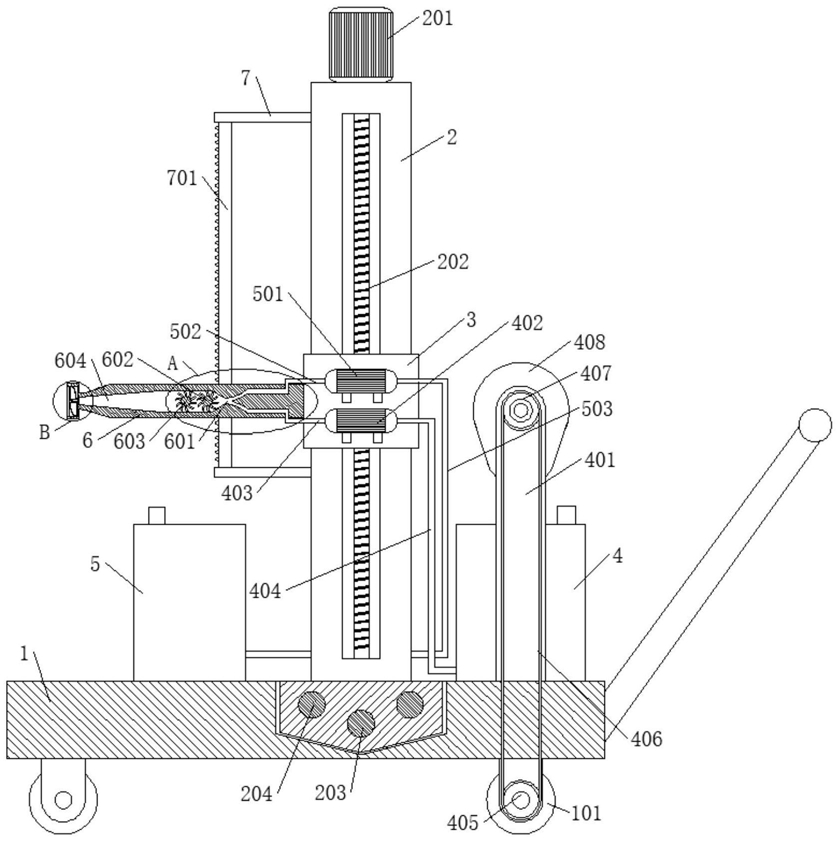

1.一种喷涂均匀的建筑节能材料喷涂装置,包括底座、立柱,所述立柱滑动连接在所述底座上,其特征在于,所述立柱上滑动连接有升降箱体,所述升降箱体上固定连接有喷涂管体,所述底座上固设有水箱和涂料箱,所述底座上连接有第一混合机构,所述升降箱体上连接有第一水泵和第二水泵,所述第一水泵的输入端连接有第一进水管,所述第一进水管远离第一水泵的一端与所述涂料箱连通,所述第一水泵的输出端连接有第一出水管,所述第一出水管延伸至所述喷涂管体内,所述第二水泵的输入端连接有第二进水管,所述第二进水管远离所述第二水泵的一端与所述水箱连通,所述第二水泵的输出端连接有第二出水管,所述第二出水管远离第二水泵的一端延伸至喷涂管体内,且在所述喷涂管体内的第一出水管和第二出水管相交形成一个水通道,所述喷涂管体内且位于所述水通道处连接有第二混合机构。

2.根据权利要求1所述的喷涂均匀的建筑节能材料喷涂装置,其特征在于,所述第一混合机构包括固定连接在底座上的固定板,所述底座底部设有车轮,所述车轮上转动连接有第一带轮,所述固定板上端转动连接有第二带轮,所述第一带轮和第二带轮上套接有皮带,所述固定板上转动连接有第一转轴,所述第一转轴上固定连接有凸轮,所述凸轮位于所述涂料箱的上方,所述涂料箱内滑动连接有升降杆,所述升降杆上端固定连接有挡板,所述挡板与所述凸轮贴合滑动相连,所述升降杆上固定连接有第一支杆和第二支杆,所述第一支杆上固定连接有两个第一倾斜板,所述第二支杆上固定连接有两个第二倾斜板,两个所述第一倾斜板呈正八字形,两个所述第二倾斜板呈倒八字形。

3.根据权利要求2所述的喷涂均匀的建筑节能材料喷涂装置,其特征在于,所述挡板与涂料箱之间连接有伸缩杆,所述伸缩杆上套接有弹簧,所述弹簧两端分别与挡板和涂料箱相抵。

4.根据权利要求1所述的喷涂均匀的建筑节能材料喷涂装置,其特征在于,所述第二混合机构包括固定杆,所述固定杆固定连接在所述立柱上,所述固定杆上固定连接有齿条,所述喷涂管体内密封转动连接有第二转轴和第三转轴,所述喷涂管体侧壁转动连接有第一齿轮和第二齿轮,所述第一齿轮和第二齿轮分别与第二转轴和第三转轴固定相连,所述第一齿轮与所述齿条相啮合,所述第二齿轮与所述第一齿轮相啮合,所述第二转轴和第三转轴上均固定连接有多个弧形杆。

5.根据权利要求4所述的喷涂均匀的建筑节能材料喷涂装置,其特征在于,所述喷涂管体内设有增压腔,所述喷涂管体端部固定连接有雾化头。

6.根据权利要求1-5任一项所述的喷涂均匀的建筑节能材料喷涂装置,其特征在于,所述立柱顶部固定连接有第一电机,所述立柱为中空的,所述立柱内转动连接有第一螺杆,所述第一螺杆固定连接在所述第一电机的输出端,所述升降箱体与第一螺杆螺纹相连。

7.根据权利要求1-5任一项所述的喷涂均匀的建筑节能材料喷涂装置,其特征在于,所述底座侧壁安装有第二电机,所述第二电机的输出端连接有第二螺杆,立柱底部与所述第二螺杆螺纹相连,所述底座上固定连接有滑杆,立柱底部与所述滑杆滑动连接。
