专利号: 2020107428966
申请人: 江苏华淼电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

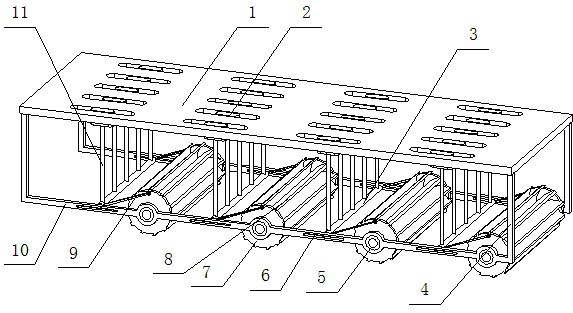

1.一种市政排水沟用盖板防堵塞结构,其特征是:由排水盖板、清扫块、连接柱、固定杆、轴承、滑槽、旋转轮、转动叶片、摇杆、导向杆、支撑杆和排水槽组成,两组固定杆分别置于排水盖板的两侧,一组所述固定杆由两个固定杆组成,一组内的两个所述固定杆分别置于排水盖板的两侧,导向杆的两端和一组内的两个固定杆相连接,所述固定杆上开有多个等距分布的滑槽,两个所述固定杆之间设置有多个连接柱,所述连接柱的两端可滑动的置于相对的两个滑槽内,所述排水盖板上开有多组等距分布的通槽,一组所述通槽为至少三个通槽组成,一组内的所述通槽位于连接柱正上方,至少三个支撑杆的一端等距置于连接柱上,所述支撑杆的另一端置有清扫块,所述清扫块位于通槽内,所述清扫块为可拆卸结构,所述清扫块上置有刷毛,两个所述导向杆之间设置有多个旋转轮,且多个旋转轮和多个连接柱一一对应,所述旋转轮的两端分别通过轴承置于两个导向杆上,所述旋转轮上置有等角度分布的多个转动叶片,所述连接柱的两端分别铰接置有摇杆,所述摇杆和相对应的旋转轮相铰接,且靠近旋转轮边缘处。

2.根据权利要求1所述的一种市政排水沟用盖板防堵塞结构,其特征在于所述清扫块上开有多个锯齿槽形成锯齿。

3.根据权利要求2所述的一种市政排水沟用盖板防堵塞结构,其特征在于所述清扫块为弧形块,所述清扫块的边缘处形成伞形面,使用时,在清理脏污时,能将其沿着弧面从槽内挤出,减少阻力。

4.根据权利要求3所述的一种市政排水沟用盖板防堵塞结构,其特征在于所述清扫块的宽度从上向下逐渐减小。

5.根据权利要求1所述的一种市政排水沟用盖板防堵塞结构,其特征在于所述通槽的宽度从上向下逐渐减小。

6.根据权利要求1所述的一种市政排水沟用盖板防堵塞结构,其特征在于所述连接柱两端的直径小于其中部直径,能够使得连接柱中部形成限位,避免连接柱从滑槽内脱出。

7.根据权利要求1所述的一种市政排水沟用盖板防堵塞结构,其特征在于所述旋转轮和转动叶片配合的设计,能够通过沟槽内的水流进行冲击驱动。

8.根据权利要求1所述的一种市政排水沟用盖板防堵塞结构,其特征在于当沟槽内水体流过时,水流冲击转动叶片带动旋转轮转动的设计,能够通过沟槽内的水流进行冲击驱动。

9.根据权利要求1所述的一种市政排水沟用盖板防堵塞结构,其特征在于所述连接柱移动带动清扫块在通槽内往复移动,对排水盖板进行清扫的设计,避免排水盖板堵塞,利用排水的水流作为驱动力自行清理盖板的排水勾缝,且无需人力进行清理。
