1.一种硅磷协同煤炭阻燃抑尘剂，其特征在于，以质量份数计，其原料包括以下组分：

0.10‑0.30份DOPO，0.15‑0.30份硅烷偶联剂，0.008‑0.018份催化剂，80.0‑160.0份溶剂，0.10‑0.40份硅系阻燃剂，0.1‑0.4份pH调节剂，83.0‑125.0份去离子水，57.0‑95.0份醇类化合物，1.0‑2.0份天然高分子，10.0‑20.0份单体，4.0‑8.0份pH缓冲剂，0.1‑0.4份引发剂，0.02‑0.08份交联剂，0.2‑0.4份表面活性剂，0.2‑1.0份增塑剂；

所述单体为丙烯酸、丙烯酰胺和2‑丙烯酰胺‑2‑甲基丙磺酸中的至少一种；

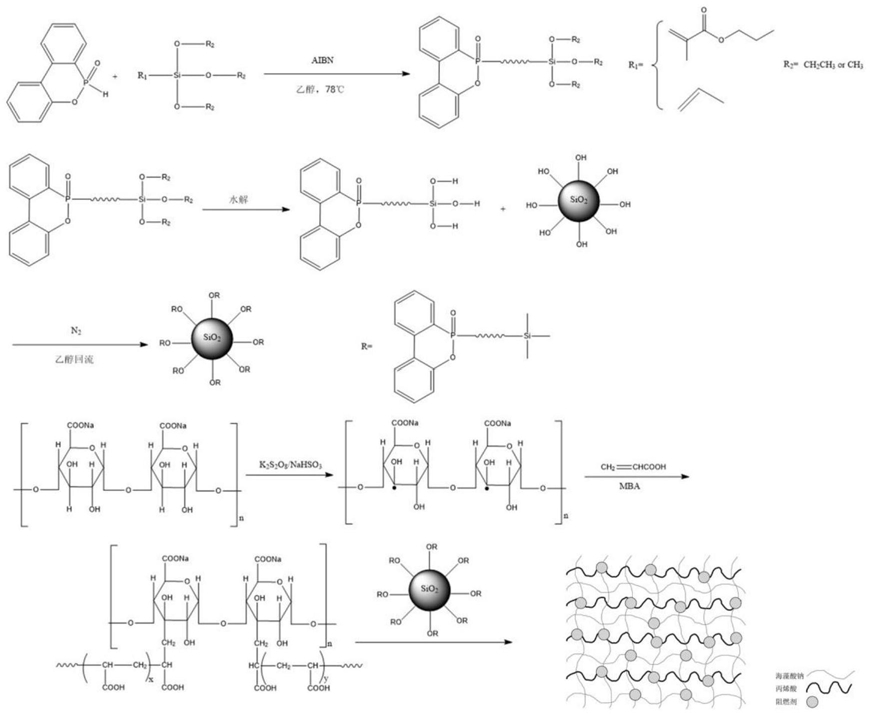

所述硅磷协同煤炭阻燃抑尘剂的制备方法，包括以下步骤：（1）将0.10‑0.30份DOPO、0.15‑0.30份硅烷偶联剂、20.0‑50.0份溶剂混合，得到溶液A；

将0.008‑0.018份催化剂以10.0份溶剂溶解，得到溶液B；

将溶液B滴加至溶液A中，然后在60‑120℃反应5‑12h得到粗产物，旋蒸除去溶剂，然后干燥8‑24h得到阻燃中间体；

（2）向阻燃中间体中加入57.0‑95.0份醇类化合物和3.0‑5.0份去离子水，然后再加入pH调节剂调节pH至3.0‑4.0，超声水解1‑2h，得到溶液C；

向溶液C中加入50.0‑100.0份溶剂和0.10‑0.40份硅系阻燃剂，于70‑120℃反应8‑24h，洗涤后抽滤，并于60‑80℃干燥8‑12h得阻燃剂；

（3）将1‑2份天然高分子、0.2‑0.8份阻燃剂和40‑80份去离子水混合，得到溶液D；

将10.0‑20.0份单体、4.0‑8.0份pH缓冲剂、20.0‑40.0份去离子水和0.02‑0.08份交联剂混合，得到溶液E；

将0.1‑0.4份引发剂和10.0‑20.0份去离子水混合，得到溶液F；

向溶液D中通入惰性气体，将溶液E和溶液F同时滴加入溶液D中，在50‑60℃条件下保温

4‑6h，得到溶液G；

（4）然后向溶液G中加入0.2‑0.4份表面活性剂和0.2‑1.0份增塑剂，搅拌均匀，得到淡黄色透明粘稠液体，即硅磷协同煤炭阻燃抑尘剂。

2.根据权利要求1所述的硅磷协同煤炭阻燃抑尘剂，其特征在于，硅烷偶联剂为γ‑甲基丙烯酰氧基丙基三甲氧基硅烷、乙烯基三甲氧基硅烷和乙烯基三乙氧基硅烷中的至少一种。

3.根据权利要求1所述的硅磷协同煤炭阻燃抑尘剂，其特征在于，催化剂为偶氮二异丁腈、偶氮二异庚腈和偶氮二异丁酸二甲酯中的至少一种。

4.根据权利要求1所述的硅磷协同煤炭阻燃抑尘剂，其特征在于，硅系阻燃剂为纳米SiO2、高岭土、硅藻土、蒙脱土和凹凸棒土中的至少一种。

5.根据权利要求1所述的硅磷协同煤炭阻燃抑尘剂，其特征在于，天然高分子为海藻酸钠、淀粉及其衍生物、纤维素及其衍生物和壳聚糖中的至少一种。

6.根据权利要求1所述的硅磷协同煤炭阻燃抑尘剂，其特征在于，溶剂为无水乙醇、苯、甲苯、三氯甲烷、丙酮、环己烷和四氢呋喃中的至少一种；

pH调节剂为乙酸、盐酸中的至少一种；

pH缓冲剂为氢氧化钠；

醇类化合物为甲醇和乙醇中的至少一种；

引发剂为过硫酸钾与亚硫酸氢钠，或过硫酸铵与亚硫酸氢钠；

交联剂为N, N′‑亚甲基双丙烯酰胺、二甲基二烯丙基氯化铵中的至少一种；

表面活性剂为十二烷基苯磺酸钠、十二烷基硫酸钠中的至少一种；

增塑剂为丙三醇。

7.根据权利要求1所述的硅磷协同煤炭阻燃抑尘剂，其特征在于，步骤（1）中，在惰性气体的保护作用下制备溶液A；

步骤（3）中，制备溶液E时在冰水浴条件下进行。

8.根据权利要求1所述的硅磷协同煤炭阻燃抑尘剂，其特征在于，步骤（2）中，醇类化合物与去离子水质量比为19:1。
