专利号: 2020107471222
申请人: 唐风
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

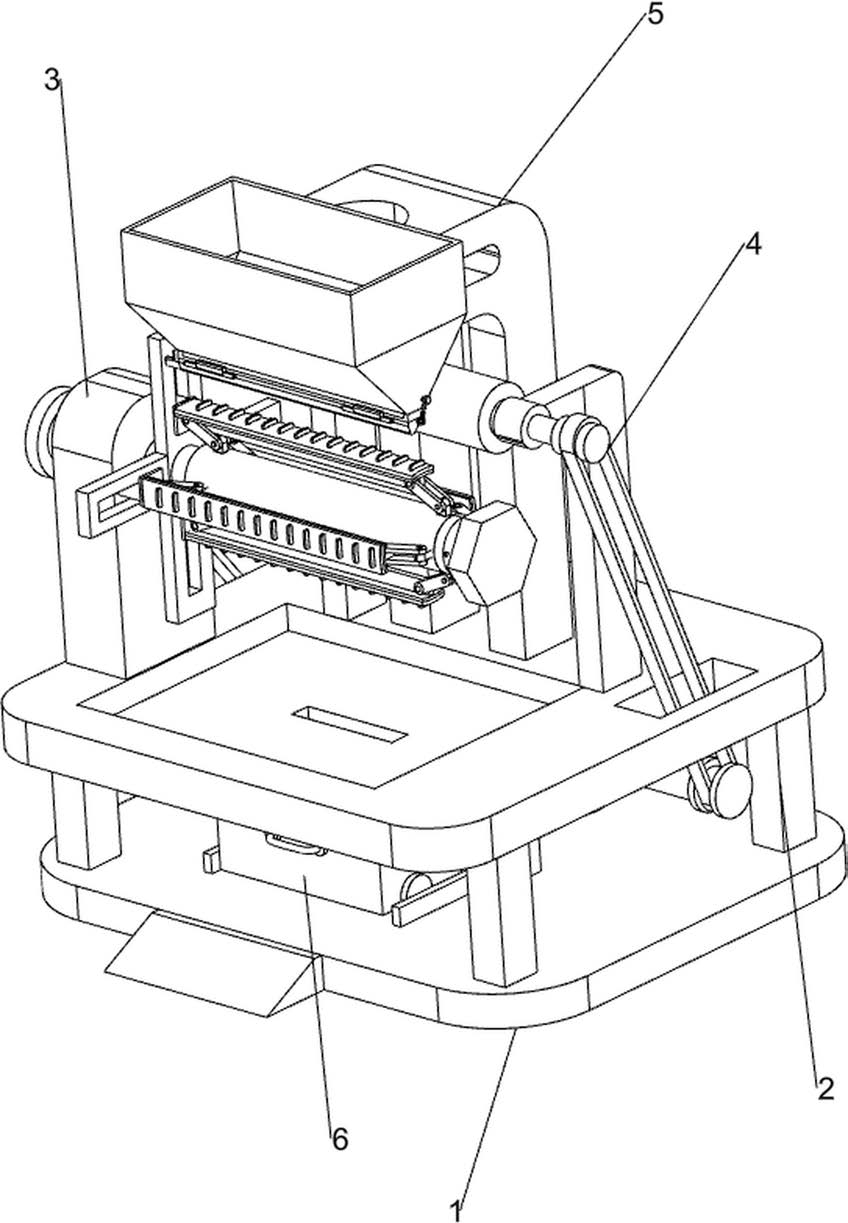

1.一种手镯清洗机,其特征在于,包括:底座(1),其上安装有多个第一支柱(2);

传动机构(3),其连接在底座(1)与第一支柱(2)之间;

擦拭机构(4),其连接在传动机构(3)上。

2.根据权利要求1所述的一种手镯清洗机,其特征在于,传动机构(3)包括:电机(31),其安装在底座(1)顶部一侧;

工作台(32),其连接在第一支柱(2)上;

第二支柱(33),其连接在工作台(32)顶部一侧;

第一传动轴(34),其连接在电机(31)的输出轴上;

第一皮带轮(35),其连接在第一传动轴(34)的另一端;

第二传动轴(38),其转动式地连接在第二支柱(33)上;

第二皮带轮(37),其连接在第二传动轴(38)的一侧;

第一平皮带(36),其绕接在第一皮带轮(35)和第二皮带轮(37)之间;

连接轴(310),其连接在第二传动轴(38)的一侧;

旋转架(39),其连接在连接轴(310)上,且旋转架(39)的一侧连接有挡杆;

丝杆(311),螺纹连接式地连接在连接轴(310)的一侧;

第一把手(313),其连接在丝杆(311)的一侧;

螺纹轴套(312),其滑动式地连接地在丝杆(311)与连接轴(310)之间;

连接支杆(314),其设有多个,且其均铰接连接在螺纹轴套(312)的两侧;

挤压块(315),其设有多个,且其均铰接连接在连接支杆(314)的另一端,且挤压块(315)的一端与旋转架(39)滑动连接;

橡胶块(316),其设有多个,且其均连接在挤压块(315)上。

3.根据权利要求2所述的一种手镯清洗机,其特征在于,擦拭机构(4)包括:第一支架(44),其连接在工作台(32)上;

第四传动轴(46),其转动式地连接在第一支架(44)上;

海绵块(47),其连接在第四传动轴(46)上;

第四皮带轮(45),其连接在第四传动轴(46)的一侧;

第三传动轴(41),其连接在电机(31)另一端的输出轴上;

第三皮带轮(42),其连接在第三传动轴(41)上;

第二平皮带(43),其传动接在第四皮带轮(45)与第三皮带轮(42)之间。

4.根据权利要求3所述的一种手镯清洗机,其特征在于,还包括有清洗机构(5),清洗机构(5)包括:第二支架(51),其连接在工作台(32)上靠近第一支架(44)的一侧;

料斗(52),其连接在第二支架(51)上;

活动连接杆(54),其安装在料斗(52)的一侧;

下料开关(53),其铰接连接在活动连接杆(54)上,下料开关(53)的一侧与挡杆滑动接触;

弹簧(55),其连接在下料开关(53)与料斗(52)之间。

5.根据权利要求4所述的一种手镯清洗机,其特征在于,还包括有储存机构(6),储存机构(6)包括:储水箱(61),其设在底座(1)上远离电机(31)的一侧;

第二把手(62),其连接在储水箱(61)的一侧;

滑轮(63),其设有多个,且其均转动式连接在储水箱(61)上;

隔板(64),其连接在底座(1)上且位于储水箱(61)与电机(31)之间;

阻挡块(65),其连接在底座(1)上靠近滑轮(63)的一侧。
