专利号: 2020107487428
申请人: 南京安润朴新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

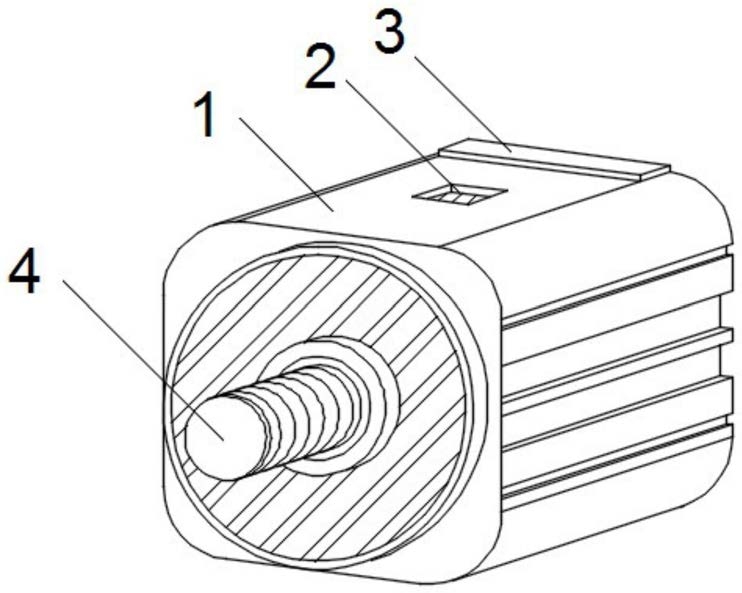

1.一种电磁兼容新能源汽车电机结构,其特征在于,包括机箱(1),所述机箱(1)的顶端安装有电源滤波器(3),所述机箱(1)的顶端开设有注水口(2),且机箱(1)的后端安装有风罩(5);

所述机箱(1)的内侧安装有定子(8)与支架(7),所述支架(7)位于定子(8)的一端,贯穿所述支架(7)安装有传动杆(12),所述传动杆(12)的外侧安装有转子(10),所述传动杆(12)的一端安装有风扇(11),且传动杆(12)的另一端安装有连接杆(4),所述传动杆(12)的外侧安装有两组连接轴(9),一组连接轴(9)位于机箱(1)的前端,另一组连接轴(9)位于支架(7)的内侧,所述机箱(1)的内侧安装有冷却器(6),所述冷却器(6)包括循环水泵(13),所述循环水泵(13)的外侧安装有若干组循环水管(14)。

2.根据权利要求1所述的一种电磁兼容新能源汽车电机结构,其特征在于,所述连接轴(9)包括轴套(15),轴套(15)的内侧安装有复位轴(17)与悬浮轴(18),复位轴(17)位于悬浮轴(18)的一侧,悬浮轴(18)的内侧安装有永磁铁(16)与两组定位块(19),两组定位块(19)位于永磁铁(16)的一侧,复位轴(17)与悬浮轴(18)的外侧均与轴套(15)固定连接。

3.根据权利要求2所述的一种电磁兼容新能源汽车电机结构,其特征在于,所述复位轴(17)包括外轴(20),外轴(20)的内侧安装有液压缸(22),液压缸(22)的内侧安装有若干组复位组件(21),液压缸(22)的内部安装有接收控制器。

4.根据权利要求3所述的一种电磁兼容新能源汽车电机结构,其特征在于,所述复位组件(21)包括连接架(27),连接架(27)的一端安装有圆杆(26),圆杆(26)的外侧安装有轴承(25),连接架(27)的另一端安装有连接筒(24),连接筒(24)的内部安装有两组感应器(23),连接筒(24)的一端与液压缸(22)固定连接。

5.根据权利要求4所述的一种电磁兼容新能源汽车电机结构,其特征在于,所述连接架(27)的另一端安装有活动板,活动板与连接筒(24)滑动连接,活动板远离液压缸(22)的一端安装有两组弹簧杆,机箱(1)的底端安装有引导管,引导管的顶端安装有开关阀门,注水口(2)的顶端安装有保护盖。

6.根据权利要求1所述的一种电磁兼容新能源汽车电机结构,其特征在于,所述定子(8)与转子(10)的外侧均安装有电线绕组,定子(8)外侧电线绕组与电源滤波器(3)通电连接,传动杆(12)的外侧安装有永磁环,传动杆(12)通过永磁环与悬浮轴(18)活动连接。

7.一种权利要求1所述的电磁兼容新能源汽车电机结构的使用方法,其特征在于,该方法具体包括如下步骤:

步骤一:首先将机箱(1)安装在汽车内将连接杆(4)与汽车的传动组件相对接,将蓄电组件与电源滤波器(3)对接,之后向注水口(2)中加入冷却液或水分,通过蓄电组件连通电源配合转子(10)与定子(8)的与电线绕组的作用驱动转子(10)转动,转子(10)带动传动杆(12)转动,传动杆(12)带动风扇(11)与连接杆(4)转动;

步骤二:风扇(11)转动通过风罩(5)进行机箱(1)内外的气流交换,冷却器(6)中的若干组循环水管(14)与定子(8)接触连接从而交换温度,启动循环水泵(13)让循环水管(14)中的液体进行循环,传动杆(12)外侧的永磁环与悬浮轴(18)接触,永磁环处于定位块(19)与永磁铁(16)之间,通过永磁铁(16)与永磁环的互相吸引让传动杆(12)处于悬浮状态;

步骤三:当传动杆(12)发生偏移时,传动杆(12)的外侧触碰到复位组件(21)中的轴承(25),导致轴承(25)和连接架(27)一起向内挤压,连接架(27)穿过连接筒(24)内侧的感应器(23),感应器(23)将信号传递给接受控制器从而启动液压缸(22)将所有的连接架(27)一起向内挤压从而让传动杆(12)归位,开启五秒后接收控制器信号停止液压缸(22)停止工作,配合弹簧杆让连接架(27)回归原位,完成整个装置的操作。
