1.一种木质素磺酸盐纳米球纳米棒的制备方法，其特征在于，包括以下实际制备步骤：

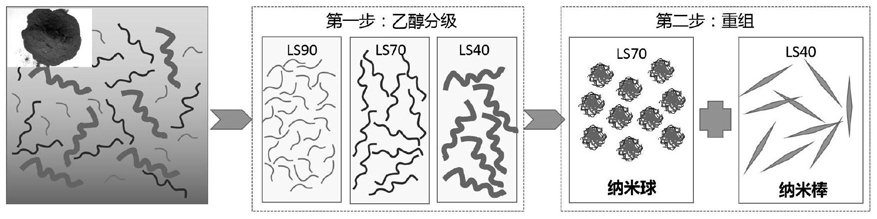

S1、对LS进行分级处理，首先，将15g冻干的LS与300mL 90％的乙醇‑水溶液在室温下按照100‑500rpm转速持续搅拌1‑5h，然后，过滤将悬浮液分为溶解度在1‑10g/100g的可溶物和溶解度小于0.01g/100g的不溶物，可溶物置于旋转蒸发仪上蒸发，除去乙醇后，固相产物粘附在旋蒸瓶的壁上，加水溶解后冷冻10‑15h，置于冷冻干燥机中干燥65‑80h获得LS90级分，不溶性残渣用100mL 70％的乙醇‑水溶液分三次进行洗涤，残渣经真空干燥获得，最后，将干燥后的不溶性残渣与40％的乙醇‑水溶液混合，在100‑500rpm下搅拌1‑5h，残渣此时完全溶解，得到的木质素磺酸盐LS40级分；

S2、取S1获得的LS70和LS40级分，通过乙醇反溶剂滴加法制备纳米颗粒，取分级后的木质素磺酸盐LS70和LS40 10‑500mg溶于5‑20mL的去离子水，室温下按照500‑1000rpm/min的速率磁力搅拌0.5‑3h，待木质素磺酸盐充分溶解后，滴加50‑200mL无水乙醇，控制滴定速率为0.5‑5mL/min，滴定完成后磁力搅拌0.5‑3h，将悬液置于透析袋中，透析5‑10天获得木质素磺酸盐纳米球及纳米棒。

2.根据权利要求1所述的一种木质素磺酸盐纳米球纳米棒的制备方法，其特征在于：所述旋转蒸发仪是实验室常用设备，由马达、蒸馏瓶、加热锅和冷凝管部分组成。

3.根据权利要求1所述的一种木质素磺酸盐纳米球纳米棒的制备方法，其特征在于：所述冷冻干燥机由制冷系统、真空系统、加热系统和电器仪表控制系统所组成，主要部件为干燥箱、凝结器、冷冻机组、真空泵、加热和冷却装置部分。

4.根据权利要求1所述的一种木质素磺酸盐纳米球纳米棒的制备方法，其特征在于：所述木质素磺酸盐为木质素磺酸钠、木质素磺酸钾、木质素磺酸铵、木质素磺酸钙、木质素磺酸镁和木质素磺酸铁中的一种或多种。

5.根据权利要求1所述的一种木质素磺酸盐纳米球纳米棒的制备方法，其特征在于：所述磁力搅拌为磁力搅拌器，其是由搅拌转子、搅拌器托盘、磁钢、电动机和调运装置部分组成的。

6.根据权利要求1所述的一种木质素磺酸盐纳米球纳米棒的制备方法，其特征在于，包括以下理论可行性方法：未经分级的LS组分中，除含有不同分子量的木质素磺酸盐外，还含有无机盐和糖类杂质，在通过反溶剂滴加法制备纳米粒子过程中，不同分子量的木质素磺酸盐由于所含亲水及疏水基团的含量不同，导致其在乙醇中具有不同的溶解性，滴加乙醇过程中形成的纳米粒子均一性、分散性较差，LS以形成纳米球为主，纳米球的粒径在10‑

500nm，经过不同浓度乙醇分级后，LS的各级分可以更好地通过自吸附形成纳米粒子，由LS获取LS70并制备纳米球时，通过70％乙醇分级处理后，可以获得质量分数为70％的LS70级分，这部分级分成球更均一，分散性更好，纳米球的粒径在10‑50nm，而以LS40组分为原料，制备的纳米颗粒为棒状结构，该棒状结构的长为400‑600nm，宽为30‑50nm，随着原料初始浓度的增加，LS70和LS40所形成的纳米颗粒尺寸均增加。
