专利号: 202010750094X
申请人: 滁州辉煌无纺科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

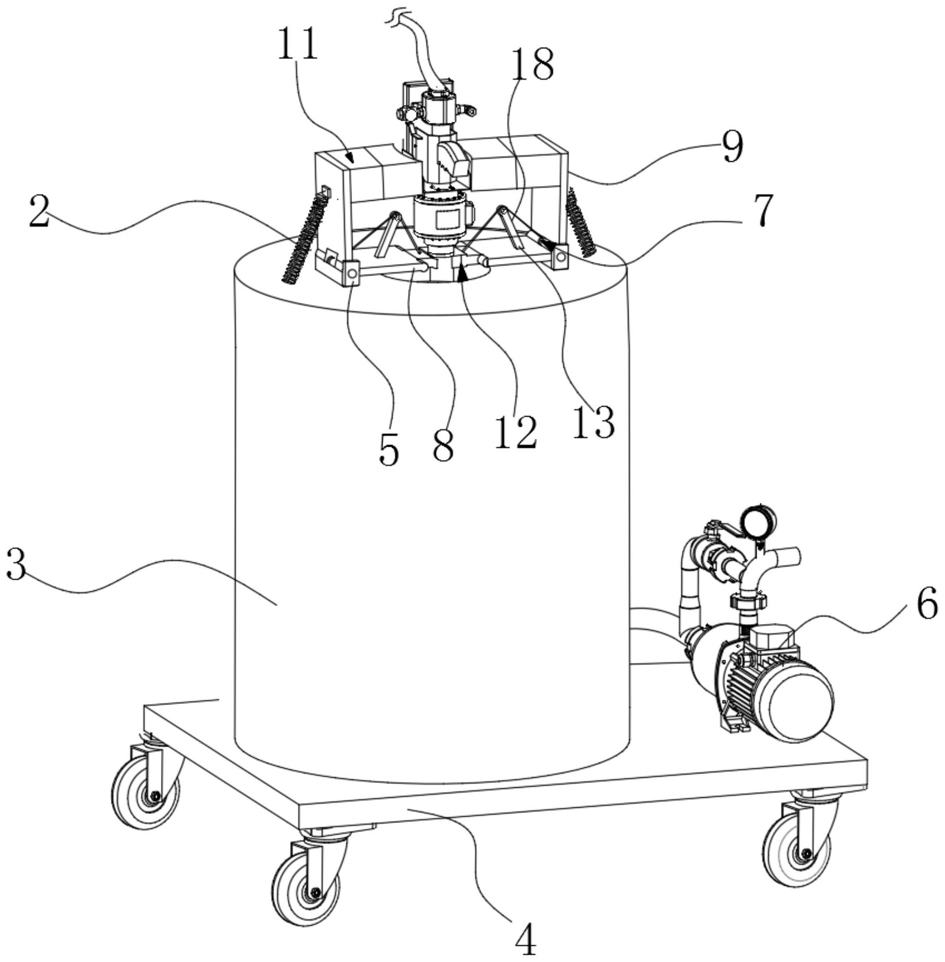

1.一种皮雕发泡机注射枪的枪头固定组件,包括收料筒(3),其特征在于,所述收料筒(3)的顶部设有用于夹持枪头的夹持机构(39),两个所述夹持机构(39)对称设置在所述收料筒(3)上,所述夹持机构(39)被装配为当注射枪枪头穿过两个夹持机构(39)插入收料筒(3)的开口时,两个夹持机构(39)相互合拢并将枪头夹紧,当枪头拔出时,两个夹持机构(39)相互张开并释放枪头。2.根据权利要求1所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:所述收料筒(3)上对称设置有固定座(5),所述夹持机构(39)包括旋转机构(10),所述旋转机构(10)包括相互垂直设置的第一旋转板(8)和第二旋转板(9),两个所述旋转机构(10)分别铰接在两个所述固定座(5)上,所述旋转机构(10)被装配为当所述夹持机构(39)合拢时,所述旋转机构(10)以铰接点为旋转中心向所述收料筒(3)的中轴处旋转。3.根据权利要求2所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:所述夹持机构(39)还包括两个相互开合的夹持组件(12),所述夹持组件(12)活动设置在所述第二旋转板(9)上,且当所述夹持机构(39)由于注射枪的自身重力合拢时,夹持组件(12)夹紧枪头。4.根据权利要求2所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:所述旋转机构(10)内部设有传动机构(7),所述传动机构(7)被装配为当夹持机构(39)张开时,夹持组件(12)为夹角设置,当夹持机构(39)合拢时,夹持组件(12)处于水平状态。5.根据权利要求4所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:所述传动机构(7)包括第一套筒(36)、动力齿轮(37)、铰接柱(38)以及钢丝绳(18),所述铰接柱(38)活动安装在所述固定座(5)相对两侧的内壁之间,所述第一旋转板(8)和所述第二旋转板(9)分别固定安装在所述铰接柱(38)的外壁上,所述第一套筒(36)活动套接在所述铰接柱(38)的外壁上,所述固定座(5)的上表面固定安装有固定套筒(34),所述动力齿轮(37)活动安装在所述固定套筒(34)的外壁上,所述铰接柱(38)贯穿于所述固定套筒(34),所述第一套筒(36)上设置的齿轮以及所述铰接柱(38)上设置的齿轮分别与所述动力齿轮(37)相啮合,所述第一套筒(36)的外壁上开设有用于缠绕钢丝绳(18)的绕线槽(35),且钢丝绳(18)的一端固定安装在所述绕线槽(35)内,另一端固定连接在长形套筒(22)的外壁上,所述第一旋转板(8)上固定安装有导杆(13),所述钢丝绳(18)缠绕在导杆(13)顶部活动设置的滚轮上。6.根据权利要求3所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:所述夹持组件(12)包括铰接杆(19)、第二弹簧柱(20)、第二弹簧(21)以及长形套筒(22),所述铰接杆(19)活动安装在第一旋转板(8)上,所述铰接杆(19)内开设有第一缓冲槽(23),所述第二弹簧柱(20)的一端滑动连接在所述第一缓冲槽(23)内,另一端固定安装在所述长形套筒(22)的内壁上,所述长形套筒(22)活动套接在所述铰接杆(19)的外壁上,且所述第二弹簧(21)套接在所述第二弹簧柱(20)的外壁上,所述长形套筒(22)的一端设置有支撑块(41)。7.根据权利要求1所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:所述收料筒(3)的顶部设有驱动泵(6),所述驱动泵(6)的输入端与所述收料筒(3)底部的排水口相连通,所述收料筒(3)的内壁上滑动连接有浮力块(27),所述浮力块(27)的顶部开设有放置槽(33),所述放置槽(33)内设有拉绳(28),所述收料筒(3)顶部的内壁上开设有连接槽(24),所述连接槽(24)内滑动连接有移动板(40),所述移动板(40)的上表面设有第一触点

(25)以及第一磁铁(14),所述收料筒(3)的外壁上设置有与所述第一触点(25)相配合的第二触点(26),所述连接槽(24)内壁的顶部设有与所述第一磁铁(14)相吸附的第二磁铁(15),所述拉绳(28)的一端与所述移动板(40)相连接,另一端固定安装在所述放置槽(33)内,所述浮力块(27)被装配为当所述收料筒(3)内的废液高于所述移动板(40)所处的平面时,能够将移动板(40)顶起,并使第一触点(25)和所述第二触点(26)相连接,且所述第一磁铁(14)和所述第二磁铁(15)相吸附。8.根据权利要求2所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:两个所述第一旋转板(8)上均设有用于夹持注射枪枪身的缓冲机构(11),所述缓冲机构(11)包括第三弹簧(29)、第三弹簧柱(30)、缓冲壳(31)以及缓冲垫(32),所述第三弹簧柱(30)固定安装在所述第二旋转板(9)上,且所述第三弹簧(29)柱的一端位于所述缓冲壳(31)内,所述第三弹簧(29)活动套接在所述第三弹簧柱(30)的一端,所述缓冲垫(32)设置在所述缓冲壳(31)一侧的外壁上。9.根据权利要求2所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:两个所述第二旋转板(9)和所述收料筒(3)之间设有第一弹簧(2),所述第一弹簧(2)被装配为用于拉动夹持机构(39)保持开合状态。10.根据权利要求7所述的一种皮雕发泡机注射枪的枪头固定组件,其特征在于:所述移动板(40)相对两侧的内壁上均活动安装有移动滚轮(42),所述连接槽(24)相对两侧的内壁上均开设有滑轮槽(43),所述移动滚轮(42)位于所述滑轮槽(43)内。
