专利号: 2020107555463
申请人: 数谱科技(浙江)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

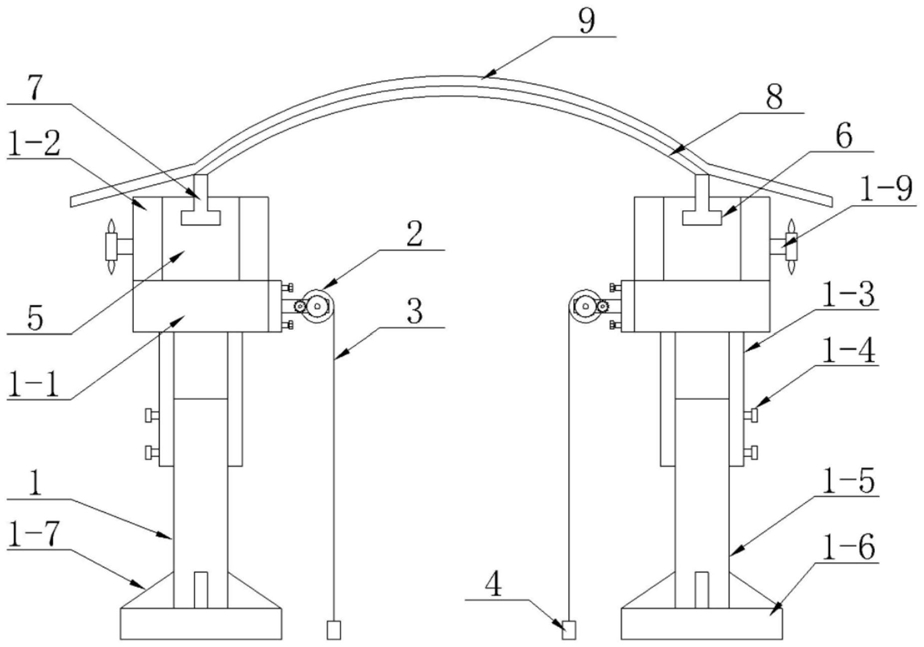

1.一种稳定性好的古建筑修复用遮挡棚,包括支撑腿(1),其特征在于:前后同侧的所述支撑腿(1)顶部安装有安装条(5),所述安装条(5)顶部设有前后贯通的T型槽(6),所述T型槽(6)内滑动设有T型滑块(7),左右两组所述T型滑块(7)顶部固定安装有拱形支撑件(8),左右两组所述安装条(5)顶部安装有棚顶(9),所述棚顶(9)顶部外壁设有左右两组安装孔(9-1),所述拱形支撑件(8)顶部开设有与安装孔(9-1)相配合的螺纹孔(8-1),前后两组所述支撑腿(1)位于室内的一侧安装有遮挡布组件(2),左右两组所述遮挡布组件(2)对称设置,前后两组所述支撑腿(1)之间设置两至三组支撑腿(1)。2.根据权利要求1所述的一种稳定性好的古建筑修复用遮挡棚,其特征在于:所述支撑腿(1)包括安装块(1-1),前后两组所述支撑腿(1)顶部的安装块(1-1)顶部安装有U型板(1-8),前后两组所述支撑腿(1)内侧的安装块(1-1)顶部设有左右两组连接块(1-2),所述安装条(5)活动插接在两组连接块(1-2)内,所述安装条(5)两端位于U型板(1-8)内腔,远离所述遮挡布组件(2)一侧的连接块(1-2)位于室外的一侧设有螺孔,螺孔内螺纹套设有螺栓(1-9),所述安装条(5)外壁设有与螺栓(1-9)相配合的螺孔,所述安装块(1-1)底部外壁安装有左右两组连接板(1-3),两组所述连接板(1-3)内滑动插接有支腿(1-5),远离所述遮挡布组件(2)一侧的连接板(1-3)位于室外的一侧设有螺孔,螺孔内螺纹套设有锁紧螺栓(1-4),所述支腿(1-5)外壁设有与锁紧螺栓(1-4)相配合的高度调节孔。3.根据权利要求2所述的一种稳定性好的古建筑修复用遮挡棚,其特征在于:前后两组所述安装块(1-1)位于室内的一侧外壁均设有安装板(21),所述安装板(21)位于室内一侧外壁的顶部和底部均设有螺孔,螺孔内螺纹套设有螺丝(29),所述安装块(1-1)外壁设有与螺丝(29)相配合的螺孔,所述安装板(21)位于室内一侧外壁的中心焊接有侧板(22),前后两组所述侧板(22)相背一侧外壁的左右两组通孔,左右两组通孔内分别通过轴承安装有连接柱(26)和轴辊(23),所述连接柱(26)和轴辊(23)远离侧板(22)的一端均设有转盘(24),所述转盘(24)外壁套设有外壁均套设有齿圈(27),左右两组所述齿圈(27)相对一侧啮合,靠近所述安装板(21)一侧的转盘(24)远离侧板(22)的一侧外壁环形阵列设有调节孔,调节孔内活动插接有定位销(28),所述侧板(22)外壁设有与定位销(28)相配合的定位孔,前后两组所述轴辊(23)相对一端套设有卷筒(25),所述卷筒(25)外壁缠绕有遮挡布(3)。4.根据权利要求3所述的一种稳定性好的古建筑修复用遮挡棚,其特征在于:所述遮挡布(3)包括基布层(31),所述基布层(31)顶部由下至上依次设有抗菌层(32)、隔热层(33)、遮光层(34)、抗紫外线层(36)和涂黑遮光层(35),所述涂黑遮光层(35)与抗紫外线层(36)通过热熔胶涂层粘接。5.根据权利要求4所述的一种稳定性好的古建筑修复用遮挡棚,其特征在于:所述支腿(1-5)底部设有底座(1-6),所述支腿(1-5)的直径等于底座(1-6)的半径,所述支腿(1-5)环向外壁底部环形阵列设有四组斜撑板(1-7),所述斜撑板(1-7)底部与底座(1-6)焊接。6.根据权利要求5所述的一种稳定性好的古建筑修复用遮挡棚,其特征在于:相邻的两组所述支撑腿(1)之间相距一至两米,所述遮挡布(3)底部通过针线缝制有拉链布袋,拉链布袋内设置有配重条(4),所述配重条(4)为配重链条。7.根据权利要求1-6任意一项所述的一种稳定性好的古建筑修复用遮挡棚的组装方法,其特征在于:该方法包括如下步骤:S1:在进行组装前,根据建筑物的占地大小,对左右和前后的支撑腿(1)数量进行调整,

将整个建筑物包裹在遮挡棚内侧,还可根据建筑物的高度,通过锁紧螺栓(1-4)对支腿(1-5)伸出的长度进行调整;S2:在完成支撑腿(1)的高度调整后,将拱形支撑件(8)和棚顶(9)通过丝杆固定,然后将T型滑块(7)和拱形支撑件(8)插入安装条(5)顶部的T型槽(6)内,前后两侧的U型板(1-8)抵紧安装条(5),最后旋入螺栓(1-9)将安装条(5)固定在支撑腿(1)顶部;S3:完成棚顶(9)的安装后,通过安装板(21)将卷筒(25)固定在支撑腿(1)上,然后拔出定位销(28),此时即可拉动遮挡布(3),使配重条(4)与地面接触,然后将定位销(28)插入固定即可。
