专利号: 2020107572276
申请人: 重庆电子工程职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

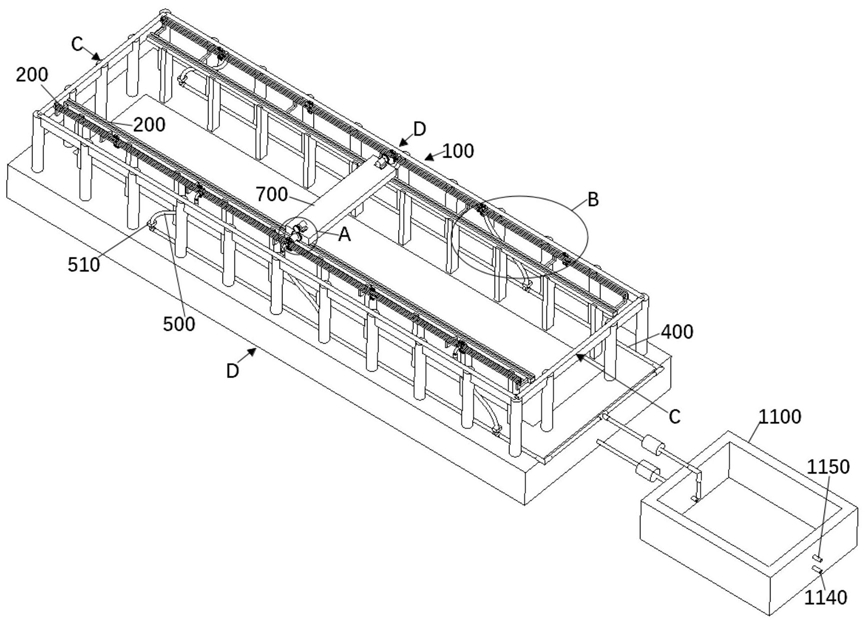

1.一种基于物联网的智慧农业用节水灌溉系统,包括大棚和控制器,所述大棚的两侧分别设置有第一导轨,所述大棚内设置有湿度传感器,所述湿度传感器与所述控制器电连接,其特征在于:还包括:洒水行车,所述洒水行车设置在两个所述第一导轨上、并与所述控制器电连接,所述洒水行车的底部均匀设置有若干喷头,所述洒水行车的两侧分别设置有进水管,所述进水管上设置有单向阀,两个第二导轨,两个所述第二导轨分别设置在两个所述第一导轨的相互背离的一侧;

两个引水管,两个所述引水管分别设置在所述大棚的两侧;

多个设置有电磁阀的支管,所述电磁阀与所述控制器电连接,多个所述支管依次交替设置在所述大棚的两侧,任意一个所述支管的进水端与所述引水管通过三通或者二通连通,所述第二导轨设置有滑槽,所述支管的出水端设置有滑块,所述滑块的上下两侧均设置有限位槽I,所述滑块通过所述滑槽和所述限位槽I与同侧的所述第二导轨滑动连接,且所述支管的出水端与所述洒水行车的进水管通过连接结构可拆卸连接;以及多个行程控制结构,多个所述行程控制结构与多个所述支管一一对应,其用于控制位于所述行程控制结构内的所述支管的出水端的滑动距离;

且在所述洒水行车运行的过程中,多个所述支管与所述洒水行车的两个所述进水管通过所述连接结构依次交替连接。

2.根据权利要求1所述的基于物联网的智慧农业用节水灌溉系统,其特征在于:所述连接结构包括连接螺母、连接头、套筒、电磁铁、复位弹簧I、从动齿轮、主动齿轮和驱动装置,所述连接螺母转动设置在所述进水管的面向所述支管的一端,所述连接头设置在所述支管的出口端,且所述连接头的面向所述连接螺母的一端设置有与所述连接螺母相配合的外螺纹,所述套筒转动套设在所述进水管的外围、并与所述连接螺母滑动连接,

所述电磁铁固定设置在所述进水管的远离所述支管的一端、并与所述控制器电连接,所述复位弹簧I套设在所述进水管上,其两端分别与所述连接螺母和所述电磁铁抵接,所述从动齿轮固定设置在所述套筒的远离所述连接螺母的一端,所述主动齿轮与所述从动齿轮相啮合,所述驱动装置固定设置在所述洒水行车上、并与所述控制器电连接,其动力输出轴与所述主动齿轮连接。

3.根据权利要求1所述的基于物联网的智慧农业用节水灌溉系统,其特征在于,所述行程控制结构包括两个限位杆、两组感应器和两组感应片,两个所述限位杆分别设置在所述支管的两侧、并与所述滑槽的内壁固定连接,两组所述感应器分别固定设置在两个所述限位杆的相对的一侧、并与所述控制器电连接,两组所述感应片分别固定设置在所述滑块的两端,并分别与两组所述感应器相配合。

4.根据权利要求3所述的基于物联网的智慧农业用节水灌溉系统,其特征在于,两个所述限位杆的相对的一侧分别设置有锁定结构,所述锁定结构用于锁定所述支管的出水端的位置。

5.根据权利要求4所述的基于物联网的智慧农业用节水灌溉系统,其特征在于,所述锁定结构包括两个锁定块和两个复位弹簧II,两个所述锁定块分别设置在所述滑槽的两侧、并与所述第二导轨通过设置在所述第二导轨上的滑孔滑动连接,两个所述锁定块的相互背离的一侧设置有一个导向杆,所述导向杆通过连接支架与所述第二导轨滑动连接,两个所述复位弹簧II分别套设在两个所述导向杆上、其两端分别与所述锁定块和所述连接支架抵触,且所述限位槽I的两端设置有斜面I,两个所述锁定块的相对的一侧的两端设置有与所述斜面I相配合的斜面II。

6.根据权利要求1所述的基于物联网的智慧农业用节水灌溉系统,其特征在于,还包括节水池和蓄水池,所述节水池设置在所述大棚的底部,所述蓄水池与所述节水池通过管道连通,所述蓄水池与两个所述引水管连通。

7.根据权利要求6所述的基于物联网的智慧农业用节水灌溉系统,其特征在于,所述节水池内设置有第一水位传感器,所述第一水位传感器与所述控制器电连接。

8.根据权利要求6所述的基于物联网的智慧农业用节水灌溉系统,其特征在于,所述蓄水池内沿纵向依次设置有第二水位传感器、第三水位传感器和第四水位传感器,所述第二水位传感器、所述第三水位传感器和所述第四水位传感器分别与所述控制器电连接,所述蓄水池内设置有溢流管和补水管。
