1.一种煤层气井水力压裂裂缝的观测方法，其特征在于，包括如下步骤：S1.将示踪压裂液泵入煤储层内，以使煤储层内压力升高发生破裂形成裂缝，所述示踪压裂液进入裂缝并支撑裂缝；

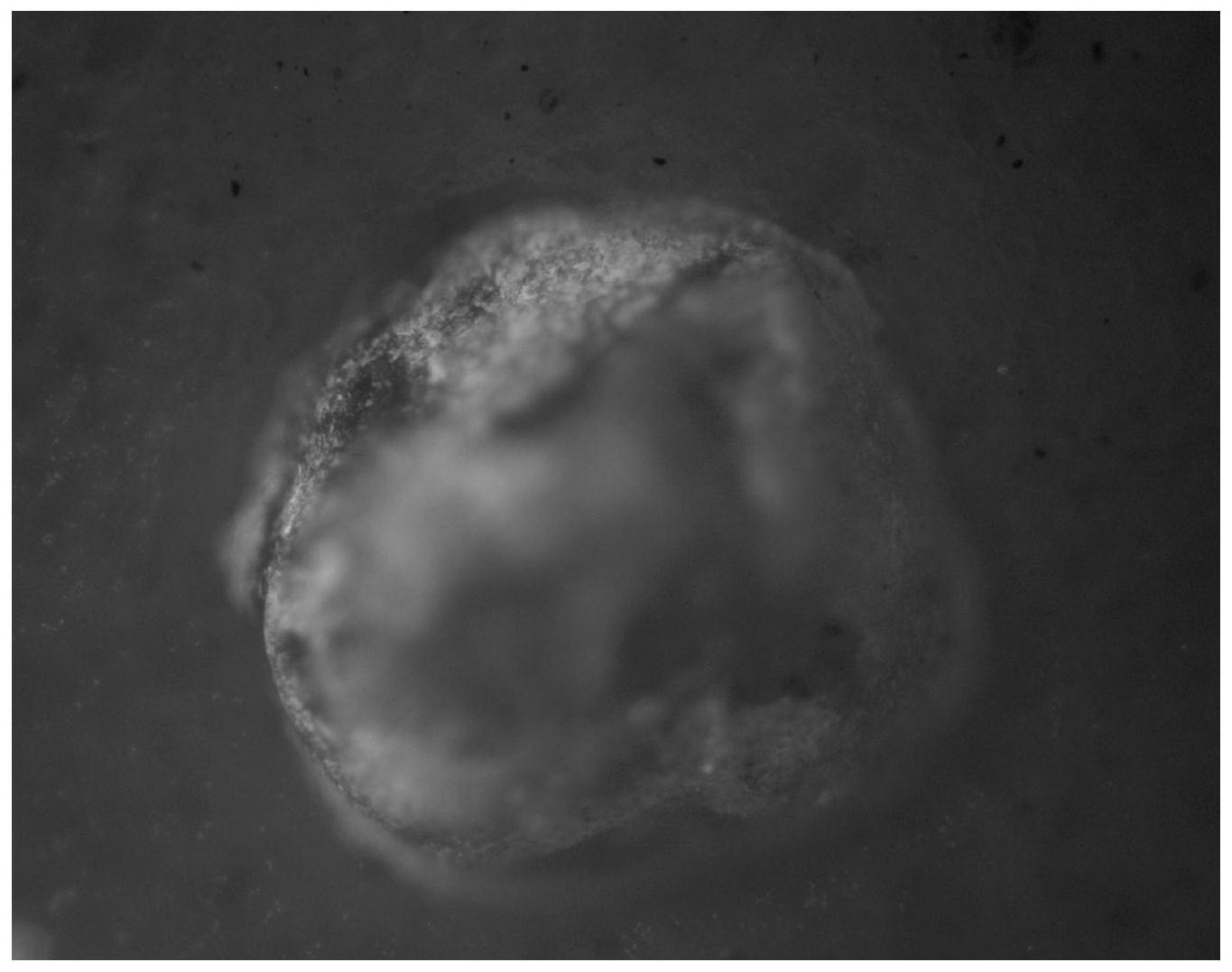

S2.一段时间之后，随着井下采煤工作的进行，通过肉眼直观观测采煤剖面中裂缝状况并记录；观测指标包括：裂缝观测剖面编号、裂缝编号、荧光效果、裂缝位置、裂缝宽度、裂缝高度、裂缝产状、采样情况以及观测剖面裂缝观测素描图；然后对采集的样品进行肉眼观测和描述，通过光学显微镜或扫描电镜评价荧光示踪砂的破损情况；观测对煤储层的样品进行割理、分析微裂缝中荧光示踪剂的荧光显示效果；分析压裂作用的导流能力和在微裂缝中的造缝效果；最后，通过观测记录以及采样的分析结果，绘制压裂裂缝平面分布图和裂缝

3D展布图，评价压裂效果；

所述示踪压裂液中包括荧光示踪砂和荧光示踪剂，所述荧光示踪砂为表面附着有荧光增白剂OB‑1的石英砂，所述荧光示踪剂包括荧光增白剂CBS‑X；

所述荧光示踪砂的制备过程如下：

S1.将10 20份琼胶置于95 100℃的热水中加热至融化，并在60 65℃保温备用，制备得~ ~ ~到固着剂；

S2.将5‑10份荧光增白剂OB‑1粉末与90 100份经表面处理的石英砂混合搅拌均匀；所~述石英砂的表面处理如下：将所述石英砂浸泡在0.05 0.1mol/L的氢氧化钠溶液中，以清除~其表面的污物；

S3.将步骤S1中固着剂加入到步骤S2中的荧光增白剂OB‑1与石英砂的混合物中，加入5

10份热水，整个过程保持搅拌，直至混合物全部湿润后，风干备用；

~

当采用地层水溶解荧光示踪剂时，所述示踪压裂液中还包括明矾、聚氯化铝或聚硅酸铝铁。

2.如权利要求1所述的一种煤层气井水力压裂裂缝的观测方法，其特征在于，所述示踪压裂液中，所述荧光示踪砂的体积占所述示踪压裂液总体积的0.05% 1.6%；所述荧光示踪~剂的质量浓度为0.05 1.0g/L。

~

3.如权利要求1所述的一种煤层气井水力压裂裂缝的观测方法，其特征在于，所述示踪压裂液中，所述明矾、聚氯化铝或聚硅酸铝铁的质量为所述荧光示踪剂质量的4 6倍。

~

4.如权利要求2所述的一种煤层气井水力压裂裂缝的观测方法，其特征在于，所述示踪压裂液中还包括石英砂，所述石英砂与所述荧光示踪砂的体积之比为4 6：1。

~

5.如权利要求1所述的一种煤层气井水力压裂裂缝的观测方法，其特征在于，步骤S2中，随着采煤工作面的推进，每割两至三刀对采煤剖面做一次观测记录，当观测到裂缝中有荧光时，此时加大观测的密度，每割一刀对采煤剖面做一次观测记录。
