专利号: 2020107622129
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

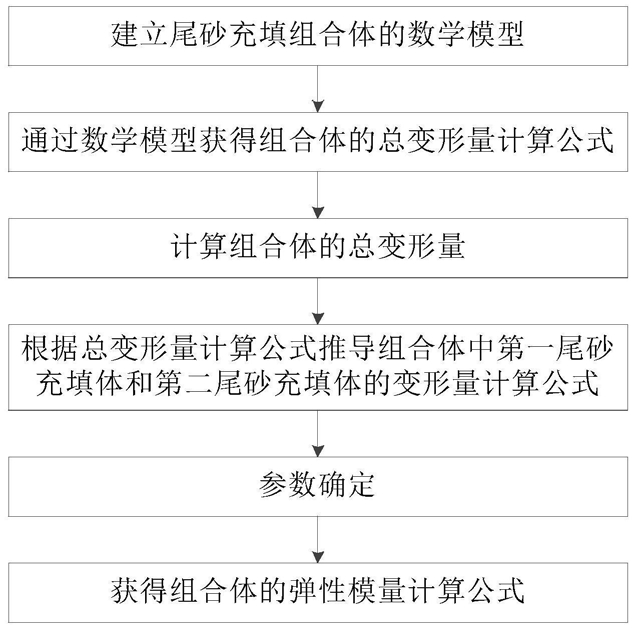

1.一种尾砂充填组合体的弹性模量计算方法,其特征在于,该方法包括以下步骤:步骤A1、建立尾砂充填组合体的数学模型;

根据胡克定律建立组合体应力与应变的关系: 其中,E为数学模型中组合体的弹性模量;σy为数学模型中组合体所受单轴压缩应力,εy为数学模型中组合体的竖向应变值,Δh为数学模型中组合体的总变形量,h为数学模型中组合体的总高度;

步骤A2、通过数学模型获得组合体的总变形量计算公式;

对 进行公式变换,得到

步骤A3、计算组合体的总变形量;

根据公式Δh=Δh1+Δh2计算组合体变形稳定后的总变形量Δh,其中,Δh1为组合体中第一尾砂充填体的变形量,Δh2为组合体中第二尾砂充填体的变形量;

步骤A4、根据总变形量计算公式推导组合体中第一尾砂充填体和第二尾砂充填体的变形量计算公式;

根据公式 得到组合体中第一尾砂充填体的变形量 组合体中第二尾砂充填体的变形量 其中,σ1为组合体中第一尾砂充填体所受单轴压缩应力,σ2为组合体中第二尾砂充填体所受单轴压缩应力,E1为组合体中第一尾砂充填体的弹性模量,E2为组合体中第二尾砂充填体的弹性模量,h1为组合体中第一尾砂充填体的高度,h2为组合体中第二尾砂充填体的高度;

步骤A5、参数确定;

根据组合体变形稳定后的受力分析,组合体中第一尾砂充填体和第二尾砂充填体所受单轴压缩应力相等,得到σy=σ1=σ2;组合体中第一尾砂充填体和第二尾砂充填体高度设置相同,得到步骤A6、获得组合体的弹性模量计算公式;

将步骤A5中参数代入步骤A4中公式,得到组合体中第一尾砂充填体的变形量组合体中第二尾砂充填体的变形量 再将和 代入步骤A3公式Δh=Δh1+Δh2中,得到 最后进行公式变换,得到数学模型中组合体的弹性模量计算公式

2.一种采用如权利要求1所述弹性模量计算方法的尾砂充填组合体的破坏特性分析方法,其特征在于,该方法包括以下步骤:步骤B1、制作不同灰砂比的钽铌矿尾砂胶结充填体单一试件;

步骤B2、将不同灰砂比的单一试件两两组合,上下叠放成组合试件;

步骤B3、对所述单一试件进行单轴压缩试验;

步骤B4、实时采集所述单一试件在受压全程中的压力应变数据;

步骤B5、根据压力应变数据计算单一试件的弹性模量;

步骤B6、根据组合体的弹性模量计算公式 快速计算出组合试件的弹性模量;

步骤B7、绘制单一试件和组合试件的弹性模量对比关系图,进行破坏特性分析。

3.按照权利要求2所述的一种尾砂充填组合体的破坏特性分析方法,其特征在于,步骤B7之后还包括:步骤B8、对所述组合试件进行单轴压缩试验;

步骤B9、实时采集所述组合试件在受压全程中的压力应变数据;

步骤B10、根据压力应变数据计算单一试件的峰值强度和泊松比,以及组合试件的峰值强度、弹性模量和泊松比;

步骤B11、绘制单一试件和组合试件的峰值强度对比关系图,进行破坏特性分析;

步骤B12、绘制单一试件和组合试件的泊松比对比关系图,进行破坏特性分析;

步骤B13、绘制组合试件横向应变与时间的关系图、竖向应变与时间的关系图,进行破坏特性分析。

4.按照权利要求2或3所述的一种尾砂充填组合体的破坏特性分析方法,其特征在于,步骤B1中所述制作不同灰砂比的钽铌矿尾砂胶结充填体单一试件的具体过程包括:采用钽铌矿山分级尾砂和标号为P.O.32.5普通硅酸盐水泥,自来水拌合,配制料浆浓度为68%、灰砂比分别为1:4、1:8、1:10的充填体单一试件;再采用恒温、恒湿养护箱进行养护。

5.按照权利要求4所述的一种尾砂充填组合体的破坏特性分析方法,其特征在于,步骤B2中所述将不同灰砂比的单一试件两两组合,上下叠放成组合试件的具体过程包括:将灰砂比1:4、灰砂比1:8、灰砂比1:10的充填体单一试件两两组合,形成灰砂比1:4与灰砂比1:8的组合试件、灰砂比1:4与灰砂比1:10的组合试件和灰砂比1:8与灰砂比1:10的组合试件。

6.按照权利要求3所述的一种尾砂充填组合体的破坏特性分析方法,其特征在于:步骤B3和步骤B8中所述单轴压缩试验均采用RMT-150C岩石力学试验系统。

7.按照权利要求6所述的一种尾砂充填组合体的破坏特性分析方法,其特征在于,步骤B4和步骤B9中所述压力应变数据均包括:采用RMT-150C岩石力学试验系统采集的试件实时承受的单轴垂直荷载和试件的应变,以及采用YJZ-16型智能数字静态电阻应变仪采集的试件的横向应变和竖向应变。

8.按照权利要求3所述的一种尾砂充填组合体的破坏特性分析方法,其特征在于,步骤B10中所述峰值强度的计算过程包括:步骤C1、根据公式 计算试件承受的单轴压应力σt,其中,F为试件实时承受的单轴垂直荷载,A为试件承压面积;

步骤C2、根据公式σmax=max{σt}计算试件的峰值强度σmax。

9.按照权利要求3所述的一种尾砂充填组合体的破坏特性分析方法,其特征在于,步骤B10中所述弹性模量和泊松比的计算过程包括:步骤D1、绘制试件的应力-应变曲线;

步骤D2、在应力-应变曲线上,应力峰值之前有一段近似直线的线弹性变形阶段,对近似直线部分进行线性拟合,拟合直线的斜率即为试件的弹性模量;

步骤D3、根据公式 计算试件的弹性模量Eav,其中,σb为应力-应变曲线上直线段始点的应力值,σa为应力-应变曲线上直线段终点的应力值,εlb为应力为σb时的竖向应变值,εla为应力为σa时的竖向应变值;

步骤D4、根据公式 计算试件的泊松比μav,其中,εdb为应力为σb时的横向应变值,εda为应力为σa时的横向应变值。
