1.一种钒掺杂二硫化钨/氧化石墨烯复合电极材料的制备方法，其特征在于，包括以下步骤：

1)将氧化石墨烯和偏钒酸钠均匀分散于水中，得到溶液A；将溶液A进行水热均相反应，冷却后得到含有钒单质的氧化石墨烯基体的产物体系A；

2)将六氯化钨和硫代乙酰胺均匀分散于产物体系A中，得到悬浮液B；将悬浮液B进行水热反应生长二硫化钨纳米片，冷却后得到产物体系B；将产物体系B离心洗涤后经冷冻干燥收集粉体，得到钒掺杂二硫化钨/氧化石墨烯复合材料；

3)将钒掺杂二硫化钨/氧化石墨烯复合材料经煅烧退火处理，得到钒掺杂二硫化钨/氧化石墨烯复合电极材料。

2.根据权利要求1所述的钒掺杂二硫化钨/氧化石墨烯复合电极材料的制备方法，其特征在于，步骤1)中，氧化石墨烯、偏钒酸钠、水、六氯化钨和硫代乙酰胺的反应投料比为(30～60)mg:(0.0073～0.073)g:(30～60)mL:(0.238～2.38)g:(0.45～4.5)g。

3.根据权利要求1所述的钒掺杂二硫化钨/氧化石墨烯复合电极材料的制备方法，其特征在于，步骤1)中，水热反应的反应温度为180～220℃，反应时间为12～36h。

4.根据权利要求1所述的钒掺杂二硫化钨/氧化石墨烯复合电极材料的制备方法，其特征在于，步骤2)中，反应温度为200～240℃，反应时间为12～48h。

5.根据权利要求1所述的钒掺杂二硫化钨/氧化石墨烯复合电极材料的制备方法，其特征在于，步骤2)中，冷冻干燥的温度为‑40～‑70℃，时间为6～12h，冷冻干燥环境的真空度为10～40Pa。

6.根据权利要求1所述的钒掺杂二硫化钨/氧化石墨烯复合电极材料的制备方法，其特征在于，步骤3)中的煅烧退火处理，具体包括：煅烧温度为500～800℃，升温速率为5～20℃/min，保温1～4h。

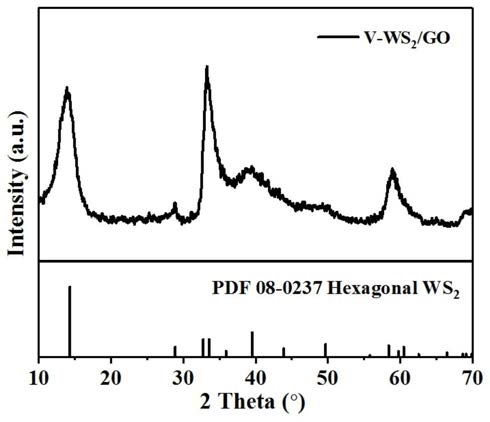

7.采用权利要求1～6任意一项所述的制备方法制得的钒掺杂二硫化钨/氧化石墨烯复合电极材料。

8.根据权利要求7所述的钒掺杂二硫化钨/氧化石墨烯复合电极材料，其特征在于，所‑1 ‑1述复合电极材料的容量达到368mAh·g ；在1A·g 的电流密度下循环500圈后，其容量保持率为88.7％。

9.权利要求7或8所述钒掺杂二硫化钨/氧化石墨烯复合电极材料作为电池负极材料的应用。
