专利号: 202010763736X
申请人: 南京市同亮科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

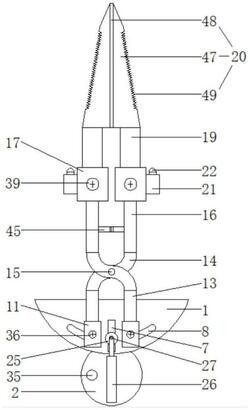

1.一种用于肝胆胰脾外科的可保护手部综合组织剪,其特征在于,包括半圆板(1),所述半圆板(1)的圆弧边中部外壁固定设有垂直握把(2),所述垂直握把(2)中部开设有空腔(3);所述空腔(3)内固定设有锂电池(4)和处理器(5),所述垂直握把(2)下固定嵌设有充电接口(6),所述半圆板(1)中部开设有直线形穿槽(7),所述半圆板(1)两侧对称开设有圆弧形穿槽(8),所述圆弧形穿槽(8)内均滑动设有第一滑杆(9),且所述第一滑杆(9)与所述圆弧形穿槽(8)紧密贴合,所述直线形穿槽(7)内滑动设有第二滑杆(10),且所述第二滑杆(10)与所述直线形穿槽(7)紧密贴合,所述第一滑杆(9)一端均固定设有第一安装块(11),所述第一安装块(11)一端均开设有第一圆槽(12),所述第一圆槽(12)内均通过第一连接件固定设有第一连接杆(13),所述第一连接杆(13)远离所述第一安装块(11)一端均固定设有弧形杆(14),所述弧形杆(14)中部之间通过销轴(15)可转动连接,所述弧形杆(14)远离所述第一连接杆(13)一端均固定设有第二连接杆(16),所述第一连接杆(13)和所述第二连接杆(16)的厚度相同,且所述弧形杆(14)的厚度为所述第一连接杆(13)厚度的一半,所述第二连接杆(16)远离所述弧形杆(14)一端均固定设有第二安装块(17),所述第二安装块(17)远离所述弧形杆(14)一端均开设有第二圆槽(18),所述第二圆槽(18)内均通过第二连接件固定设有第三连接杆(19),所述第三连接杆(19)远离所述第二安装块(17)一端均固定设有刀片(20),所述第二安装块(17)一侧外壁均通过第三连接件固定设有第三安装块(21),所述第三安装块(21)靠近所述刀片(20)一端固定嵌设有LED照明灯(22),所述第一滑杆(9)远离所述第一安装块(11)一端均固定设有第一限位块(23),所述第二滑杆(10)一端固定设有第二限位块(24),所述第二滑杆(10)远离所述第二限位块(24)一端固定设有第三限位块(25),所述垂直握把(2)上固定设有第一电动推杆(26),所述第一电动推杆(26)的伸缩杆通过第一固定轴(27)与所述第二限位块(24)固定连接,所述第三限位块(25)远离所述第二滑杆(10)一面固定设有隔板(28),所述隔板(28)两侧外壁对称固定设有第二电动推杆(29),所述第二电动推杆(29)的伸缩杆一端均开设有第一穿孔(30),所述第一限位块(23)远离所述第一滑杆(9)一面上均固定设有第二固定轴(31),所述第二固定轴(31)贯穿对应的所述第一穿孔(30)且所述第二固定轴(31)上端均固定设有第四限位块(32),所述垂直握把(2)靠近所述半圆板(1)一侧外壁固定设有张开按钮(33)和闭合按钮(34),所述垂直握把(2)上端一侧固定设有照明开关(35),所述锂电池(4)与所述处理器(5)电性连接,所述第一电动推杆(26)、所述第二电动推杆(29)、所述LED照明灯(22)、所述照明开关(35)、所述张开按钮(33)和所述闭合按钮(34)均与所述处理器(5)电性连接,所述第一连接件包括第一螺丝(36),所述第一安装块(11)正面开设有第二穿孔(37),所述第一连接杆(13)伸入所述第一圆槽(12)内一端均开设有第一螺纹孔(38),所述第一螺丝(36)贯穿所述第二穿孔(37)与所述第一螺纹孔(38)螺纹连接;所述第三连接件包括滑块(42),所述滑块(42)的截面呈T形结构,所述滑块(42)固定在所述第三安装块(21)一侧外壁,所述第二安装块(17)一侧外壁开设有与所述滑块(42)相匹配的滑槽(43);所述第一电动推杆(26)与所述直线形穿槽(7)在同一条直线上,所述第二电动推杆(29)与所述第一电动推杆(26)垂直设置。

2.根据权利要求1所述的一种用于肝胆胰脾外科的可保护手部综合组织剪,其特征在于,所述第二连接件包括第二螺丝(39),所述第二安装块(17)正面开设有第三穿孔(40),所述第三连接杆(19)伸入所述第二圆槽(18)内一端均开设有第二螺纹孔(41),所述第二螺丝(39)贯穿所述第三穿孔(40)与所述第二螺纹孔(41)螺纹连接。

3.根据权利要求1所述的一种用于肝胆胰脾外科的可保护手部综合组织剪,其特征在于,所述滑槽(43)底端内壁固定设有磁体(44),所述滑块(42)由铁质材料制成。

4.根据权利要求1所述的一种用于肝胆胰脾外科的可保护手部综合组织剪,其特征在于,所述第二连接杆(16)中部内壁均固定设有限位杆(45)且所述限位杆(45)远离所述第二连接杆(16)一端均固定设有橡胶垫。

5.根据权利要求1所述的一种用于肝胆胰脾外科的可保护手部综合组织剪,其特征在于,所述第一限位块(23)、所述第二限位块(24)、所述第三限位块(25)和所述第四限位块(32)均设置呈圆板形结构。

6.根据权利要求1所述的一种用于肝胆胰脾外科的可保护手部综合组织剪,其特征在于,所述垂直握把(2)外壁固定套设有防滑橡胶套(46),所述防滑橡胶套(46)外壁加工有防滑凸纹。

7.根据权利要求1所述的一种用于肝胆胰脾外科的可保护手部综合组织剪,其特征在于,所述刀片(20)包括刀体(47),所述刀体(47)内侧设有刀刃(48),所述刀体(47)外侧设有刀背(49),所述刀背(49)为锯齿形结构。
