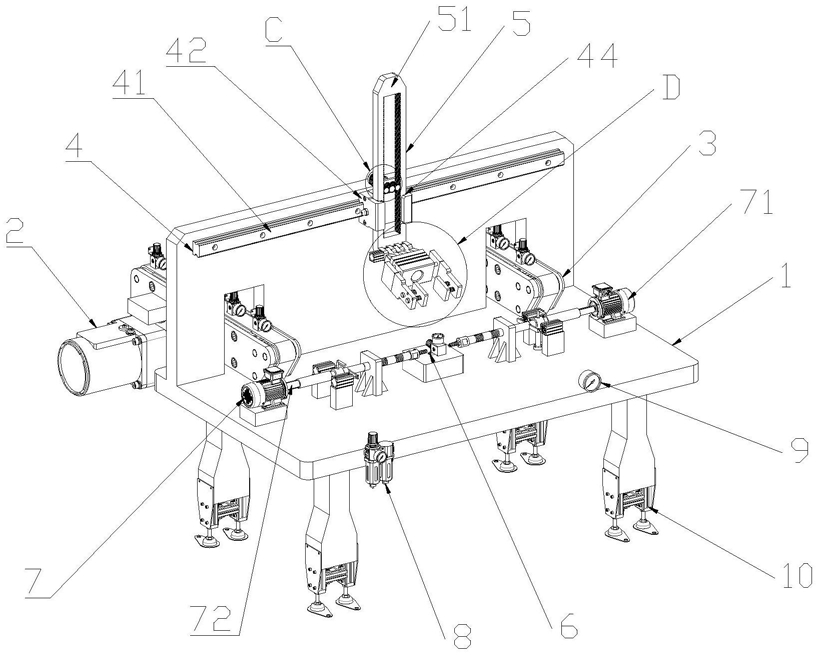

1.一种电器元件耐压检测组件,检测组件包括支撑架（1），其特征在于，所述支撑架（1）上设有入料传输件（2）和出料传输件（3），支撑架（1）上设有直线电缸（4），直线电缸（4）上设有夹臂（5），夹臂（5）对电器进行转运，支撑架（1）上设有对电器进行夹紧的夹紧装置（6），支撑架（1）上设有对称分布的自动装配件（7），支撑架（1）上设有用于气体过滤、压力检测的空滤件（8），支撑架（1）上设有用于检测气体压力的压力表（9），支撑架（1）的下方设有阵列分布的调节地脚（10）；

所述支撑架（1）包括工作台（11），工作台（11）上设有对称分布的第二支撑块（14），第二支撑块（14）上设有第二贯穿孔（141），工作台（11）上设有对称分布的气缸支撑台（15）和对称分布的电机支撑台（16），气缸支撑台（15）位于电机支撑台（16）与第二支撑块（14）之间；

所述工作台（11）上设有第一支撑块（13），第一支撑块（13）上设有沉孔（131），沉孔（131）内设有第一贯穿孔（132）；

所述第二支撑块（14）位于第一支撑块（13）的两侧；

所述夹紧装置（6）包括第一气缸（61），第一气缸（61）的输出轴与工作台（11）的下方紧固连接，第一气缸（61）的缸体上紧固连接有第一连接件（62），第一连接件（62）包括第四支撑板（621），第四支撑板（621）上设有第三贯穿孔（622），第四支撑板（621）上设有对称分布的滑杆（623），滑杆（623）上设有锥形块（624），锥形块（624）上设有第二限位块，滑杆（623）上设有膨胀件（63），膨胀件（63）上设有与锥形块（624）配合的锥形孔（631），膨胀件（63）上设有膨胀缺口（632），滑杆（623）上设有限位圈（64），限位圈（64）上设有第二配合孔（641），限位圈（64）通过第二配合孔（641）套装在锥形块（624）上，限位圈（64）位于沉孔（131）内，限位圈（64）位于膨胀件（63）的下方，通过第一气缸（61）的伸缩，限位圈（64）的下位作用下，使得膨胀件（63）膨胀对电器进行固定；

所述自动装配件（7）包括位于电机支撑台（16）上的第二电机（71），第二电机（71）的输出轴上紧固连接有滑动控制轴（72），滑动控制轴（72）包括控制轴主体（721），控制轴主体（721）上设有限位导向块（722），滑动控制轴（72）上设有第二连接件（73），第二连接件（73）包括位于第二贯穿孔（141）内滑动的连接轴（731），连接轴（731）的一端设有螺纹柱（732），另一端设有滑动连接孔（733），滑动连接孔（733）内设有与限位导向块（722）配合的导向槽（735），螺纹柱（732）与电器元件的转配孔配合；

所述连接轴（731）上设有配合槽（736）,所述连接轴（731）内设有第一连通孔（734），连接轴（731）上设有阵列分布的第二连通孔（737），连接轴（731）上设有对称分布的转动密封块（738），第二连通孔（737）位于转动密封块（738）之间，第二连通孔（737）与第一连通孔（734）连通;

所述第二连接件（73）上设有密封连接件（74），密封连接件（74）包括套筒（741），套筒（741）内设有连接槽（742），套筒（741）套装在连接轴（731）上；

通过所述连接槽（742）与转动密封块（738）配合密封，套筒（741）上设有连接管（743）;所述第二连接件（73）上套装有转动连接件（75），转动连接件（75）包括转动连接套（751），转动连接套（751）的一端设有对称分布的连接块（752），连接块（752）上设有连接柱（753）；

所述气缸支撑台（15）上设有第二气缸（76），第二气缸（76）的输出轴上设有第二弹性件，第二弹性件的一端与第二气缸（76）的输出轴紧固连接，另一端与连接柱（753）紧固连接;

一侧的所述密封连接件（74）通过连接管（743）与空滤件（8）连通，另一侧的密封连接件（74）通过连接管（743）与压力表（9）连通，空滤件（8）与恒压泵体连通，空滤件（8）对高压气体进行过滤同时对压力进行检测。

2.根据权利要求1所述的一种电器元件耐压检测组件,其特征在于，所述工作台（11）的下方设有阵列分布的支持架（111），调节地脚（10）固定在支持架（111）的下方，工作台（11）上设有第一支撑板（12），第一支撑板（12）上设有对称分布的放置孔（121），入料传输件（2）和出料传输件（3）分别放置在放置孔（121）内。

3.根据权利要求2所述的一种电器元件耐压检测组件,其特征在于，所述直线电缸（4）固定在第一支撑板（12）上，直线电缸（4）包括导轨（41）和滑块（42），滑块（42）上设有第二支撑板（43），滑块（42）上设有导向滑槽（44）。

4.根据权利要求3所述的一种电器元件耐压检测组件,其特征在于，所述夹臂（5）包括垂直臂（51），垂直臂（51）位于导向滑槽（44）内滑动，垂直臂（51）设有第一配合孔（511），第一配合孔（511）内设有对称分布的齿条（512），夹臂（5）包括固定在第二支撑板（43）上的第一电机（52），第一电机（52）的输出轴穿过第二支撑板（43）紧固连接有第一齿轮（521），第一配合孔（511）内设有对称分布的第二齿轮（57），第二齿轮（57）的轴体固定在第二支撑板（43）上，第二齿轮（57）与第一齿轮（521）啮合传动，第二齿轮（57）与齿条（512）啮合传动；

所述垂直臂（51）的下方转动设有支撑连接件（58），支撑连接件（58）的下方设有夹爪气缸（53），夹爪气缸（53）的两端均连接有第三支撑板（54），第三支撑板（54）上设有对称分布的导向孔（541），第三支撑板（54）上设有夹板（55），夹板（55）设有对称分布的导向杆（551），导向杆（551）的一端与夹板（55）紧固连接，另一端设有第一限位块（552），导向杆（551）位于导向孔（541）内滑动，导向杆（551）上套装有第一弹性件（56），第一弹性件（56）的一端与夹板（55）紧固连接，另一端与第三支撑板（54）紧固连接。
