专利号: 2020107687068
申请人: 钱小英
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

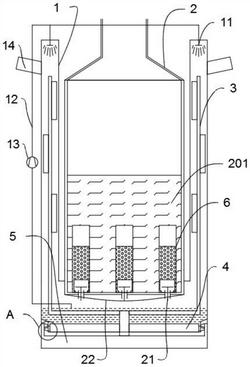

1.医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:包括:

除尘夹层(1),所述除尘夹层(1)的上部具有环形的降尘室(101),所述除尘夹层(1)的下部具有储存甘油的沉积空间(104);

用于容纳中和液(201)的中和筒(2),所述中和筒(2)位于所述除尘夹层(1)的内侧,并连接在所述沉积空间(104)的上方,所述中和筒(2)与所述沉积空间(104)之间通过单向阀(21)连接,所述单向阀(21)外设有泡筒(6);

气动搅拌架(3),所述气动搅拌架(3)位于所述降尘室(101)中,且相对于所述降尘室(101)转动连接;

抚灰扇(4),所述抚灰扇(4)位于所述沉积空间(104)中,所述抚灰扇(4)连接在所述气动搅拌架(3)的底部;

积尘罩(5),所述积尘罩(5)位于所述沉积空间(104)的底部,所述抚灰扇(4)的下端面与所述积尘罩(5)的上端面贴合,所述积尘罩(5)的下方形成集尘室(501)。

2.根据权利要求1所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述除尘夹层(1)的外部设有将甘油由所述降尘室(101)顶部向下喷淋的喷淋系统,所述除尘夹层(1)的上部外部设有沿所述降尘室(101)切线方向布置的进气管(14),且所述进气管(14)与水平方向具有30-45°夹角,所述中和筒(2)的底部设有环形的连接部(221),所述连接部(221)的下沿一周设有连续分布的集油网(22),所述集油网(22)的中间位置处向下隆起,所述集油网(22)的目数为40-60目,所述沉积空间(104)中的甘油液位位于所述集油网(22)以下。

3.根据权利要求2所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述气动搅拌架(3)包括竖向支撑杆(31)、导向板(32)、横向支撑杆(33)和转轴(34),所述竖向支撑杆(31)的数量若干,所述转轴(34)的第一端固定有与所述竖向支撑杆(31)对应分布的若干个所述导向板(32),所述转轴(34)的第二端与所述积尘罩(5)转动连接,所述竖向支撑杆(31)固定在所述横向支撑杆(33)的另一端,且若干个所述竖向支撑杆(31)平行分布,所述竖向支撑杆(31)上设有所述导向板(32)。

4.根据权利要求3所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:位于一个所述竖向支撑杆(31)上的所述导向板(32)至少为两个,且靠近所述除尘夹层(1)的第二壁面(103)一侧的所述导向板(32)与所述第二壁面(103)之间的夹角为锐角,靠近所述除尘夹层(1)的第一壁面(102)一侧的所述导向板(32)与所述第一壁面(102)之间的夹角为锐角,相邻的两个所述竖向支撑杆(31)上的所述导向板(32)在高度方向上交错分布。

5.根据权利要求2所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述喷淋系统包括雾化喷头(11)、供液管道(12)和循环泵(13),所述循环泵(13)串接在所述供液管道(12)上,所述供液管道(12)的一端位于所述沉积空间(104)中甘油层的上层,所述供液管道(12)的另一端连接雾化喷头(11),所述雾化喷头(11)位于所述降尘室(101)的上方,且所述雾化喷头(11)喷出的甘油完全覆盖所述除尘夹层(1)的第一壁面(102)和第二壁面(103)。

6.根据权利要求1所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述泡筒(6)包括外罩(61)、浮球室(62)、阀口(63)、浮球(64)和内罩(65),所述内罩(65)位于所述外罩(61)的内侧,且所述内罩(65)相对于所述外罩(61)滑动连接,所述阀口(63)位于所述外罩(61)的下方,所述单向阀(21)安装在所述阀口(63)处,所述浮球室(62)位于所述外罩(61)的上方,且所述浮球(64)位于所述浮球室(62)中,所述浮球(64)与所述内罩(65)传动连接。

7.根据权利要求6所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述内罩(65)的高度小于所述外罩(61)的高度,所述内罩(65)上设有排气孔窗(651),所述外罩(61)的外壁设有排气槽(611),所述外罩(61)的下部形成进气空间(601),所述内罩(65)的内侧形成排气空间(602),所述排气孔窗(651)上设有若干个沿纵向分布的导气孔。

8.根据权利要求7所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述浮球室(62)的上方具有开放的开口,所述浮球(64)与所述内罩(65)之间通过连杆(641)固定连接,当所述浮球(64)上下浮动时,所述排气孔窗(651)和所述排气槽(611)之间的相对重叠面积变化。

9.根据权利要求8所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述抚灰扇(4)包括上挡板(41)、挤压斜面(42)和后挡板(43),所述上挡板(41)沿其运动方向逐渐向下延伸并连接在所述后挡板(43)的上端,所述后挡板(43)向着运动方向具有所述挤压斜面(42),所述挤压斜面(42)的前方形成抚灰空间(401)。

10.根据权利要求9所述的医疗垃圾焚烧废气的流程化分解处理装置,其特征在于:所述积尘罩(5)和所述抚灰扇(4)的外沿之间设有第一单向阀(51)和第二单向阀(52),所述第一单向阀(51)位于所述第二单向阀(52)的下方,所述第一单向阀(51)和第二单向阀(52)的内侧设有与所述集尘室(501)连通的落尘空间(502)。
