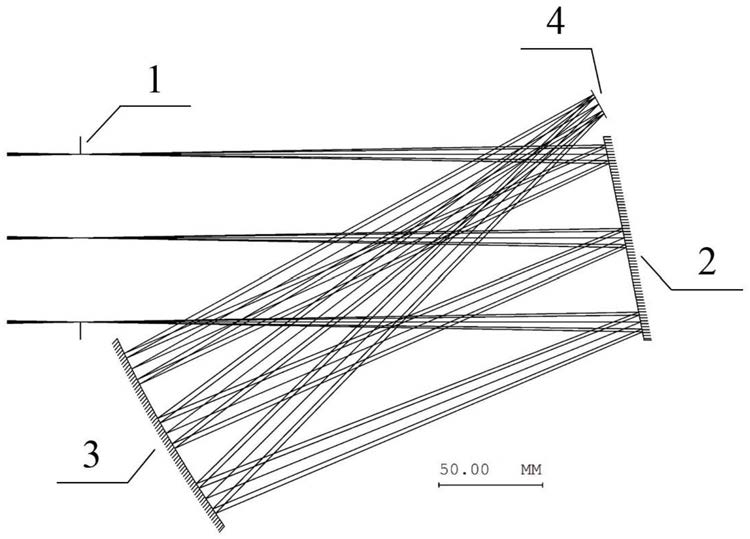

1.一种大相对孔径离轴两反自由曲面望远光学系统,其特征在于,包括入射光瞳(1)、观察反射镜(2)、会聚反射镜(3)和探测器(4),采用折转光路的形式,光线经过外置的入射光瞳(1)后依次经过观察反射镜(2)和会聚反射镜(3),到达探测器(4)像面。
2.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,所述观察反射镜(2)仅含有沿Y轴负方向的离轴量,无倾斜量,离轴量范围为80mm~100mm。
3.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,所述会聚反射镜(3)包括离轴量和倾斜量,沿Y轴负方向的离轴量范围为260mm~300mm,绕X轴逆时针方向的倾斜量范围为45°~55°。
4.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,所述观察反射镜(2)和会聚反射镜(3)面型均为XY多项式自由曲面,且仅用前四阶项。
5.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,F数范围为2.75~4.0,入瞳直径范围为70mm~90mm;对角全视场角范围为1.5°~3.5°;工作波长范围为486nm~656nm可见光波段。
6.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,在全视场范围内,各个视场的像点半径均方根值均优于探测器(4)单个像素大小10μm;在截止空间频率50lp/mm处,各个视场的MTF值均优于0.4。
7.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,整体物理结构尺寸长度不超过300mm,宽度不超过100mm,高度不超过200mm。
8.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,采用分视场逐步拓展优化的方式,沿X轴正方向进行优化,中心视场的权重较大,边缘视场的权重较小。
9.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,所述探测器(4)在486nm~656nm可见光波段上具有灵敏度。
10.根据权利要求1所述的大相对孔径离轴两反自由曲面望远光学系统,其特征在于,所述观察反射镜(2)的上边缘与探测器(4)像面的下边缘互不干涉,所述会聚反射镜(3)的上边缘与入射光瞳(1)的下边缘互不干涉。
