专利号: 2020107718371
申请人: 丁文才
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

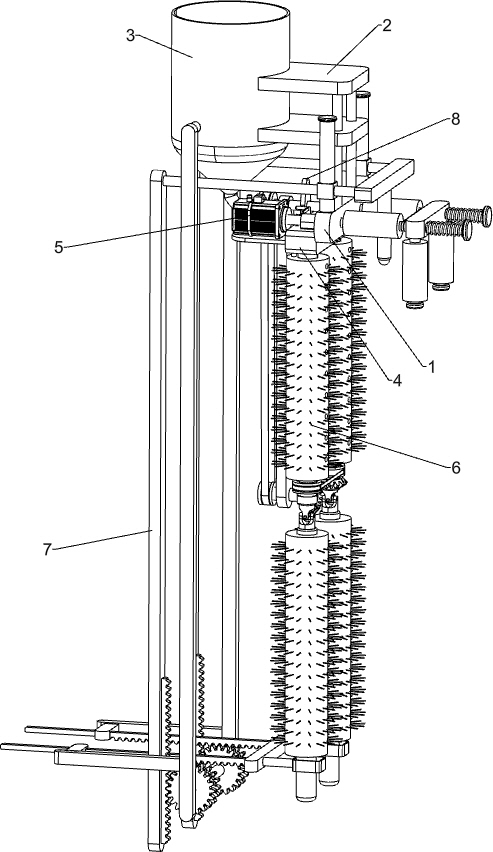

1.一种石材雕刻业用鱼缸做旧装置,其特征是,包括:支架(2),安装座(1)顶侧连接有支架(2),支架(2)一侧连接有硫酸框(3);

走动机构(5),安装座(1)上连接有走动机构(5),走动机构(5)上连接有空心框(4);

刷洗机构(6),空心框(4)底部连接有刷洗机构(6);

移动机构(7),硫酸框(3)外侧连接有移动机构(7);

出料机构(8),空心框(4)顶部靠近硫酸框(3)的一部连接有出料机构(8);

走动机构(5)包括:

第一转轴(53),安装座(1)两部均转动式连接有第一转轴(53);

底板(51),空心框(4)靠近硫酸框(3)的一侧连接有底板(51),底板(51)顶侧连接有电机(52),电机(52)的输出轴和靠近电机(52)一侧的第一转轴(53)一端相连接;

第一滚筒(54),第一转轴(53)上均连接有第一滚筒(54),第一转轴(53)之间绕有平皮带(55);

第一滑套(56),远离电机(52)一侧的第一转轴(53)之间滑动式连接有第一滑套(56);

第二滚筒(57),第一滑套(56)底部两侧均连接有第二滚筒(57);

挡块(59),第一转轴(53)远离电机(52)的一端均连接有挡块(59);

第一弹簧(58),靠近安装座(1)一侧的挡块(59)一端与第一滑套(56)之间连接有第一弹簧(58);

刷洗机构(6)包括:

第一连接杆(62),远离电机(52)一部的第一转轴(53)连接有第一连接杆(62),第一连接杆(62)远离第一转轴(53)的一部转动式连接有第二转轴(63);

第一传动组件(61),第一转轴(53)和第二转轴(63)之间绕有第一传动组件(61);

第一锥齿轮(64),第二转轴(63)远离第一传动组件(61)的一端连接有第一锥齿轮(64);

第一转动柱(67),空心框(4)底部两侧均转动式连接有第一转动柱(67),第一转动柱(67)上开有多个第二通孔(610);

第一毛刷(68),第一转动柱(67)上连接有第一毛刷(68),第一毛刷(68)上开有多个第一通孔(69),第一通孔(69)与第二通孔(610)相连通;

第二传动组件(66),第一转动柱(67)下部之间绕有第二传动组件(66);

第二锥齿轮(65),远离电机(52)一部的第一转动柱(67)下部连接有第二锥齿轮(65),第一锥齿轮(64)和第二锥齿轮(65)相啮合;

出料机构(8)包括:

凸块(81),第一转轴(53)上连接有凸块(81),凸块(81)位于空心框(4)和第一连接杆(62)之间;

挡板(83),空心框(4)内滑动式连接有挡板(83),挡板(83)靠近凸块(81)的一侧设有触碰杆(82);

伸缩杆(85),空心框(4)顶侧连接有伸缩杆(85),伸缩杆(85)后端与挡板(83)滑动式连接;

第二弹簧(84),伸缩杆(85)后侧两部与挡板(83)前侧两部之间均连接有第二弹簧(84)。

2.按照权利要求1所述的一种石材雕刻业用鱼缸做旧装置,其特征是,移动机构(7)包括:滑杆(74),安装座(1)顶部两侧均连接有滑杆(74),滑杆(74)上均滑动式连接有第二滑套(73);

T字架(72),第二滑套(73)远离硫酸框(3)的一侧之间连接有T字架(72);

滚珠(71),T字架(72)顶部一侧连接有滚珠(71);

第二连接杆(75),远离滚珠(71)一侧的第二滑套(73)两部均连接有第二连接杆(75);

第一齿条(76),第二连接杆(75)远离第一转轴(53)的一侧均连接有第一齿条(76);

支撑杆(77),硫酸框(3)两侧均连接有支撑杆(77),支撑杆(77)位于第二连接杆(75)外侧;

第二转动柱(711),支撑杆(77)下部之间转动式连接有第二转动柱(711);

直齿轮(78),第二转动柱(711)上两部均连接有两直齿轮(78),外侧直齿轮(78)和第一齿条(76)相啮合;

第三滑套(710),支撑杆(77)下部均连接有第三滑套(710);

第二齿条(79),第三滑套(710)内均滑动式连接有第二齿条(79),第二齿条(79)和内侧直齿轮(78)相啮合;

推杆(712),第二齿条(79)靠近第二转动柱(711)的一端之间连接有推杆(712);

万向节(714),第一转动柱(67)末端均连接有万向节(714);

第二毛刷(713),万向节(714)末端均连接有第二毛刷(713),第二毛刷(713)下部与推杆(712)转动式连接。
