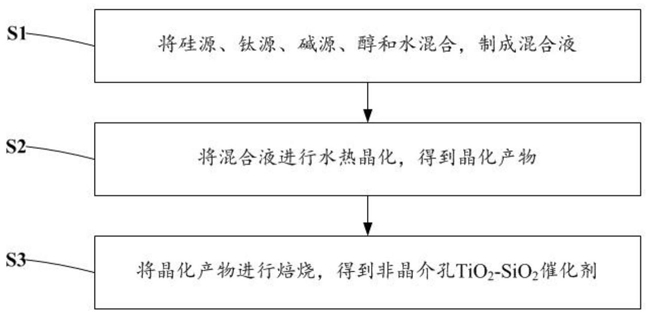

1. 一种非晶介孔TiO2‑SiO2催化剂催化氧化二苯并噻吩和4  ,6‑二甲基二苯并噻吩氧化反应的应用，其特征在于，所述非晶介孔TiO2‑SiO2催化剂的制备方法包括以下步骤：将硅源、钛源、碱源、醇和水混合，制成混合液；

将所述混合液进行水热晶化，得到晶化产物；

将所述晶化产物进行焙烧，得到非晶介孔TiO2‑SiO2催化剂；

其中，所述硅源包括硅源A和硅源B；所述硅源A为硅溶胶、硅凝胶、硅酸四乙酯和硅酸四甲酯中的一种或几种的混合物；所述硅源B为通式是(R1)nSi(OR2)4‑n的烷基硅氧烷中的一种或几种的混合物，通式中R1为C1‑C16的烷基，R2为C1‑C4的烷基，1≤n≤3；所述硅源B占所述硅源的摩尔分数为7.5% 20%；

~

所述硅源与所述钛源的摩尔比为1：（0.01 0.15）；

~

所述硅源与所述碱源的摩尔比为1：（0.1 1.0）；

~

所述硅源与所述醇的摩尔比为1：（1.11 17.76）；

~

所述硅源与所述水的摩尔比为1：（15 100）；

~

所述水热晶化的温度为120 200℃，所述水热晶化的时间为12 72 h；

~ ~

所述焙烧的温度为500 700℃，焙烧的时间为5 12 h。

~ ~

2. 根据权利要求1所述非晶介孔TiO2‑SiO2催化剂催化氧化二苯并噻吩和4  ,6‑二甲基二苯并噻吩氧化反应的应用，其特征在于，所述硅源B为甲基三甲氧基硅烷、甲基三乙氧基硅烷、乙基三甲氧基硅烷、乙基三乙氧基硅烷、正丙基三甲氧基硅烷、正丙基三乙氧基硅烷、异丁基三甲氧基硅烷、异丁基三乙氧基硅烷、戊基三甲氧基硅烷、戊基三乙氧基硅烷、己基三甲氧基硅烷、己基三乙氧基硅烷、辛基三甲氧基硅烷、辛基三乙氧基硅烷、十二烷基三甲氧基硅烷、十二烷基三乙氧基硅烷、十六烷基三甲氧基硅烷、十六烷基三乙氧基硅烷、二甲基二甲氧基硅烷、二甲基二乙氧基硅烷、二乙基二甲氧基硅烷、二乙基二乙氧基硅烷、三甲基甲氧基硅烷、三乙基甲氧基硅烷、三乙基乙氧基硅烷和三甲基乙氧基硅烷中的一种或几种的混合物。

3. 根据权利要求1所述非晶介孔TiO2‑SiO2催化剂催化氧化二苯并噻吩和4  ,6‑二甲基二苯并噻吩氧化反应的应用，其特征在于，所述钛源为TiCl3、TiCl4、钛酸四丁酯、钛酸四异丙基酯、钛酸四乙酯和钛酸四甲酯中的一种或几种的混合物。

4. 根据权利要求1所述非晶介孔TiO2‑SiO2催化剂催化氧化二苯并噻吩和4  ,6‑二甲基二苯并噻吩氧化反应的应用，其特征在于，所述碱源为四甲基氢氧化铵、四乙基氢氧化铵、四丙基氢氧化铵、四丁基氢氧化铵、氨水、甲胺、二甲胺、三甲胺、乙胺、正丙胺和正丁胺中的一种或几种的混合物。

5. 根据权利要求1所述非晶介孔TiO2‑SiO2催化剂催化氧化二苯并噻吩和4  ,6‑二甲基二苯并噻吩氧化反应的应用，其特征在于，所述醇为甲醇、乙醇、正丙醇、异丙醇、正丁醇和

2‑丁醇中的一种或几种的混合物。
