专利号: 2020107738110
申请人: 邓嘉铖
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

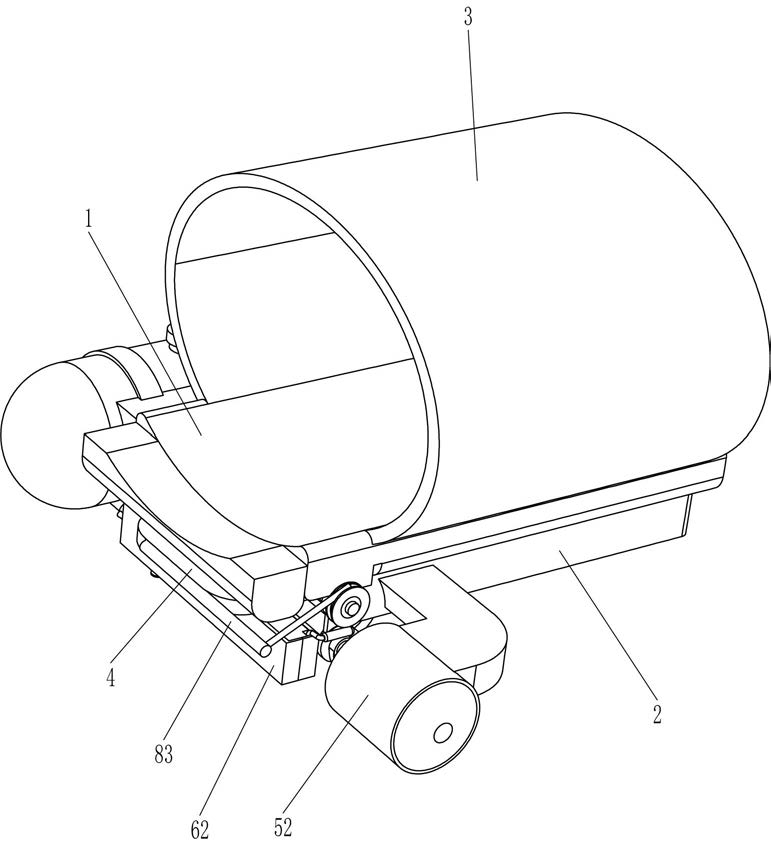

1.一种医用婴儿体温测量器,其特征在于,包括有:安装板(1)和弹性带(3),安装板(1)顶部设有弹性带(3);

收纳槽(2),安装板(1)底部设有收纳槽(2);

贴片温度计(4),收纳槽(2)内滑动式设有用于测量体温的贴片温度计(4);

伸缩机构(5),收纳槽(2)一侧设有伸缩机构(5);

消毒机构(6),收纳槽(2)一端设有消毒机构(6)。

2.根据权利要求1所述的一种医用婴儿体温测量器,其特征在于,伸缩机构(5)包括有:固定架(51),收纳槽(2)一侧设有固定架(51);

伺服电机(52),固定架(51)一端设有伺服电机(52);

第一滚筒(53),伺服电机(52)的输出轴上设有用于输送贴片温度计(4)的第一滚筒(53),第一滚筒(53)穿过安装板(1)两侧,第一滚筒(53)与安装板(1)转动式连接;

第二滚筒(54),安装板(1)左侧上部转动式设有第二滚筒(54)。

3.根据权利要求2所述的一种医用婴儿体温测量器,其特征在于,消毒机构(6)包括有:拐角板(61),收纳槽(2)底部一侧设有拐角板(61);

放置框(62),拐角板(61)一端设有放置框(62);

导轨(63),放置框(62)底部内侧中间两侧均设有导轨(63);

导板(64),放置框(62)内侧滑动式设有导板(64),导板(64)与导轨(63)均滑动式连接;

清洁海绵(65),导板(64)顶部设有清洁海绵(65),清洁海绵(65)与导轨(63)接触;

连杆(66),导板(64)顶部的一侧设有连杆(66);

接触杆(67),连杆(66)的一端设有接触杆(67);

阻尼环(68),第一滚筒(53)一侧转动式设有阻尼环(68);

凸轮(69),阻尼环(68)外侧设有凸轮(69),凸轮(69)在接触杆(67)下方;

限位杆(610),安装板(1)左侧下部设有限位杆(610);

放置管(612),导板(64)的底部一侧设有放置管(612),放置管(612)贯穿放置框(62)底部;

弹簧(611),放置管(612)内侧底部与导板(64)的底部之间设有弹簧(611)。

4.根据权利要求3所述的一种医用婴儿体温测量器,其特征在于,还包括有补液机构(7),补液机构(7)包括有:液体瓶(71),安装板(1)一侧设有液体瓶(71);

出液管(72),液体瓶(71)一侧设有出液管(72),出液管(72)一端穿过放置框(62)一侧,伸入到放置框(62)内;

单向阀(73),出液管(72)上设有单向阀(73);

填充板(74),放置框(62)底部内侧设有填充板(74),填充板(74)与一侧的导轨(63)连接;

细孔橡胶膜(75),导板(64)均匀开有小孔,小孔内均设有细孔橡胶膜(75)。

5.根据权利要求4所述的一种医用婴儿体温测量器,其特征在于,还包括有拉直机构(8),拉直机构(8)包括有:绕线轮(81),第二滚筒(54)一侧设有绕线轮(81),绕线轮(81)在安装板(1)外侧;

拉绳(82),绕线轮(81)上绕有拉绳(82);

固定杆(83),拉绳(82)远离绕线轮(81)的一端之间设有固定杆(83),固定杆(83)与贴片温度计(4)一端连接。
