1.一种雨水收集再处理利用系统，其特征在于：包括有雨水收集装置和雨水再处理利用装置；雨水收集装置将雨水收集至第一集水箱（6）中，雨水再处理利用装置的进水管（B3）连接于第一集水箱（6），第一集水箱（6）收集的雨水通过进水管（B3）进入雨水再处理利用装置中；

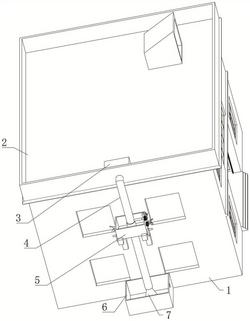

其中，雨水收集装置包括安装在楼房（1）屋顶边缘的女儿墙（2），女儿墙（2）的墙底开设有排水口；楼房（1）侧面上紧贴有排水管（4），排水管（4）的顶端固定在排水口内并在排水管（4）的端部安装有过滤网（8），过滤网（8）的外端上还有安装于女儿墙（2）侧面上的清扫机构（3），清扫机构（3）包括防护罩体（301），固定安装在过滤网（8）顶部女儿墙（2）的侧面上；清扫机构（3）还包括一摆动机构，安装在罩体（301）内并与过滤网（8）的表面接触；排水管（4）的中部贯穿有一安装在楼房（1）侧面的集水机构（5），排水管（4）的底部正下端固定放置有第一集水箱（6），第一集水箱（6）内位于排水管（4）的排水口正下端安装有圆锥体的导流块（7）；

其中，雨水再处理利用装置包括用于雨水处理的箱体（B1）以及盖板（B2），所述箱体（B1）内部通过分隔板分割成第一区域（B9）、第二区域（B10）、第三区域（B11），所述第一区域（B9）上端的盖板（B2）上分别安装有进水管（B3）和加药管（B4），所述第一区域（B9）内位于进水管（B3）底端和加药管（B4）底端还安装有一同步机构（B12），所述第二区域（B10）内安装有搅拌装置（B13），所述搅拌装置（B13）的顶部穿过盖板（B2）并在盖板（B2）上安装有搅拌驱动装置（B5），所述第三区域（B11）内安装有多层过滤板（B14）；

所述集水机构（5）包括两个L型支撑杆（501），固定安装在楼房（1）的侧面上；L型支撑杆（501）上支撑第二集水箱（502）的一端上沿水平方向开设有一螺纹孔，螺纹孔内安装有螺纹轴（514），并在螺纹轴（514）的一端上安装有转动盘（513）；第二集水箱（502），放置在两个支撑杆（501）上；第二集水箱（502）的内部开设有用于穿过排水管（4）的通孔，第二集水箱（502）的内部位于通孔处密封安装有挡水套筒（515）；第二集水箱（502）的两侧面上底部分别安装有一水龙头（512）；

其中，集水机构（5）还包括接水斗（503），接水斗（503）安装在排水管（4）内部的分水管（504）圆周面上；

集水机构（5）还包括分水管（504），分水管（504）一端与排水管（4）通过相贯保持转动连接，另一端的端部固定连接在通过轴承安装在第二集水箱（502）侧面的圆轴（505）端部上，并在排水管（4）外端的分水管（504）圆周上开设有出水口；

集水机构（5）还包括转动块（506），转动块（506）固定安装在第二集水箱（502）外部的圆轴（505）上；

集水机构（5）还包括无杆气缸（508），无杆气缸（508）与圆轴（505）等高安装在第二集水箱（502）的外侧面上；

集水机构（5）还包括限位块（507），限位块（507）固定安装在无杆气缸（508）的伸缩部上；

集水机构（5）还包括重力块（509），重力块（509）滑动安装在转动块（506）与无杆气缸（508）之间的第二集水箱（502）外侧开设的滑轨上；

集水机构（5）还包括浮力块（510），浮力块（510）通过燕尾型滑块滑动安装在第二集水箱（502）的内侧壁上；

集水机构（5）还包括限位开关（511），限位开关（511）与浮力块（510）对应安装在第二集水箱（502）的内侧壁的顶端；

在限位块（507）上与转动块（506）相对的面上开设有一矩形槽，转动块（506）为带有尖锐部的凸轮，其尖锐部能够插进限位块（507）的矩形槽内。

2.根据权利要求1所述的雨水收集再处理利用系统，其特征在于：摆动机构包括驱动电机（302），驱动电机（302）安装在防护罩体（301）的内部侧面上；摆动机构还包括固定件（303）、转动件（304）、摆动件（305）和连接件（306）；固定件（303）固定安装在防护罩体（301）的内部顶面上；转动件（304）一端固定安装在驱动电机（302）的驱动轴上；摆动件（305）一端转动连接在固定件（303）上，另一端固定安装有一毛刷（307）；毛刷（307）的毛刷面与过滤网（8）相接触；连接件（306）一端转动连接在转动件（304）的另一端上，连接件（306）的另一端滑动安装在摆动件（305）内；连接件（306）的两侧面上开设有滑槽，通过滑槽安装在摆动件（305）内部开设的条形槽后的摆动件（305）内侧上并保持滑动连接。

3.根据权利要求1所述的雨水收集再处理利用系统，其特征在于：所述同步机构（B12）包括支撑板（B12.1），固定安装在第一区域（B9）内；

所述同步机构（B12）还包括弹簧（B12.3），弹簧（B12.3）与进水管（B3）的管口对应安装在支撑板（B12.1）上；

所述同步机构（B12）还包括挡板（B12.2），挡板（B12.2）安装在弹簧（B12.3）的顶端并与上端进水管（B3）的末端接触；

所述同步机构（B12）还包括两伸缩杆（B12.4），伸缩杆（B12.4）安装在弹簧（B12.3）的两侧且分别固定在挡板（B12.2）和支撑板（B12.1）上；

所述同步机构（B12）还包括连接杆（B12.5），连接杆（B12.5）固定安装在挡板（B12.2）侧端与加药管（B4）之间；所述连接杆（B12.5）穿过管体（B4.1）的出液口（B4.3）并固定在出液控制件（B4.4）的侧面上。

4.根据权利要求1所述的雨水收集再处理利用系统，所述加药管（B4）包括管体（B4.1），管体（B4.1）的末端与支撑板（B12.1）接触并堵死；

所述加药管（B4）还包括出液口（B4.3），出液口（B4.3）与弹簧（B12.3）等高开设在管体（B4.1）的管壁上；

所述加药管（B4）还包括两滑轨（B4.2），滑轨（B4.2）分别安装在出液口（B4.3）两侧的管体（B4.1）内壁上；

所述加药管（B4）还包括出液控制件（B4.4），出液控制件（B4.4）与两滑轨（B4.2）配合滑动连接在加药管（B4）的管体（B4.1）内部。

5.根据权利要求1所述的雨水收集再处理利用系统，所述第一区域（B9）与第二区域（B10）之间的分隔板底端上开设有一通孔，所述第二区域（B10）的后侧底部与第三区域（B11）的后侧顶部分别开设有出水口，所述出水口外端连接有排水管（B7）和水泵（B6），所述第三区域（B11）的侧面上底部还开设有排水口（B8）。
