专利号: 2020107769852
申请人: 洪雪芳
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

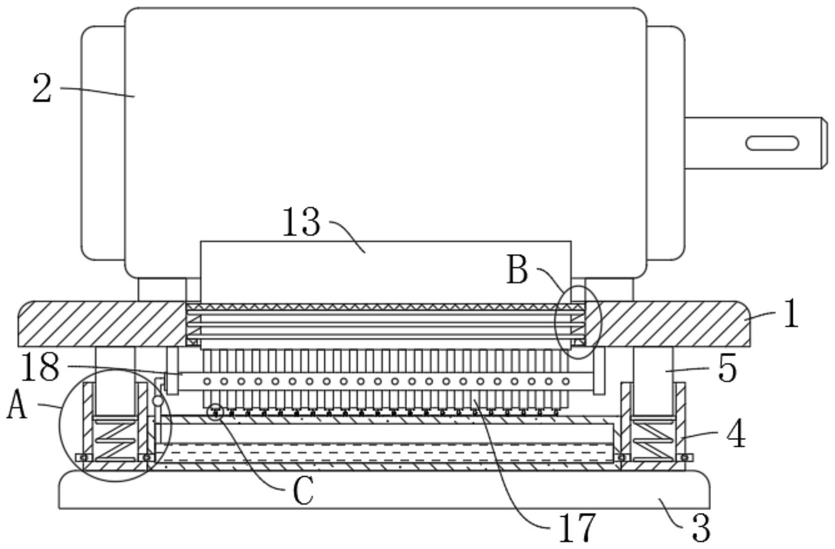

1.一种电机用减震底座,包括安装板(1)与电机(2),其特征在于,所述电机(2)固定安装在安装板(1)的上端,所述安装板(1)的下端的设有底板(3),所述底板(3)的上端两侧均固定连接有缓冲盒(4),所述安装板(1)的下端两侧均固定连接有延伸至缓冲盒(4)内的缓冲板(5),所述缓冲板(5)与缓冲盒(4)的内底部之间通过缓冲弹簧(6)弹性连接,所述安装板(1)的上端设有装置槽(12),所述装置槽(12)内通过抵紧装置连接有与电机(2)下端相抵的散热块(13),所述抵紧装置包括固定连接在散热块(13)外壁的上环形板(14),所述装置槽(12)的下端内壁固定连接有下环形板(15),所述上环形板(14)与下环形板(15)之间通过顶紧弹簧(16)弹性连接,所述散热块(13)的下端延伸至安装板(1)的下端固定连接有两排对称设置的散热板(17),所述缓冲盒(4)与散热板(17)之间设有清灰散热装置。

2.根据权利要求1所述的一种电机用减震底座,其特征在于,所述清灰散热装置包括设置在缓冲盒(4)下端侧壁的出气管(8)与吸气管(10),所述出气管(8)与吸气管(10)内分别固定安装有第一单向阀(9)与第二单向阀(11),所述底板(3)的上端固定连接有橡胶气囊(7),所述出气管(8)的末端与橡胶气囊(7)的输入端固定连接,所述安装板(1)的下端通过支架固定连接喷气管(18),所述喷气管(18)位于两排散热板(17)之间,所述喷气管(18)的外壁设有两排对称设置的喷头(19),所述橡胶气囊(7)的上端设有出气嘴(21),所述出气嘴(21)与喷气管(18)通过连接管(20)固定连接,所述连接管(20)的中部固定安装有电磁阀(22),所述电磁阀(22)的控制电路中电性连接有定时器。

3.根据权利要求2所述的一种电机用减震底座,其特征在于,两排所述散热板(17)的下端设有多个空心柱(23),多个所述空心柱(23)内均滑动连接有延伸至上端的滑杆(24),多个所述滑杆(24)的上端均固定连接有清理板(25),所述清理板(25)的两侧均设有毛刷(26),所述空心柱(23)的下端侧壁设有进气管(27),所述进气管(27)与出气嘴(21)之间通过连通管(28)固定连接,所述空心柱(23)的上端侧壁设有排气口(29),多个所述清理板(25)分别位于多个散热板(17)的间隙之间。

4.根据权利要求3所述的一种电机用减震底座,其特征在于,所述滑杆(24)与空心柱(23)的内底部之间通过复位弹簧(30)弹性连接。

5.根据权利要求3所述的一种电机用减震底座,其特征在于,所述橡胶气囊(7)的上端固定套设有防护罩(31),所述空心柱(23)固定连接在防护罩(31)的上端。

6.根据权利要求1所述的一种电机用减震底座,其特征在于,所述缓冲板(5)的外壁设有与缓冲盒(4)内壁贴合的密封圈。

7.根据权利要求1所述的一种电机用减震底座,其特征在于,所述散热块(13)与散热板(17)的材质均为铜。

8.根据权利要求1所述的一种电机用减震底座,其特征在于,所述电机(2)通过螺钉固定安装在安装板(1)的上端。

9.根据权利要求1所述的一种电机用减震底座,其特征在于,所述散热块(13)的上端表面设有导热硅脂。
