专利号: 2020107771744
申请人: 郑州工业应用技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

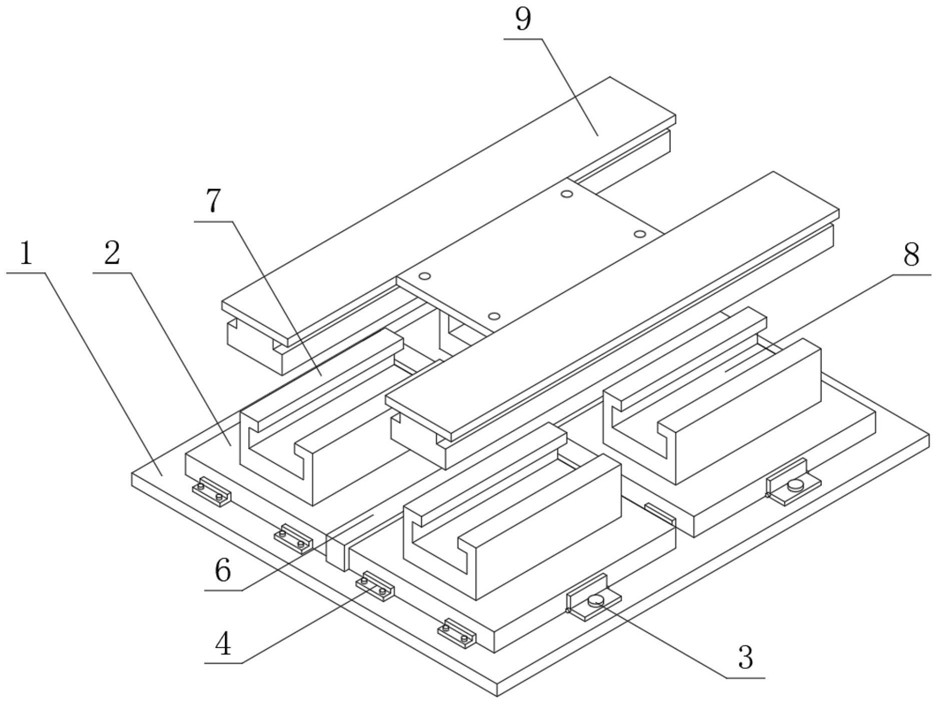

1.一种建筑室内的艺术装饰用保温板,其特征在于,包括装饰面板(1)、保温组件(2)、第一安装铰链(3)、第二安装铰链(4)、安装立档(7)、限位插槽(8)和固定组件(9),所述装饰面板(1)的背部端面设置有若干个保温组件(2),所述保温组件(2)两端的端面均固定安装有第一安装铰链(3),且第一安装铰链(3)的底部与装饰面板(1)固定连接,所述保温组件(2)两侧的端面均固定安装有第二安装铰链(4),且第二安装铰链(4)的底部与装饰面板(1)固定连接,所述保温组件(2)的顶部端面中央固定安装有安装立档(7),且安装立档(7)的端面中央开设有限位插槽(8),所述安装立档(7)的顶部上方设置有固定组件(9);所述保温组件(2)包括保温底座(21)、保温槽(22)、保温芯材(24)、玻纤铝箔板(25)、自攻螺钉(26)和保温盖板(27),所述保温底座(21)固定安装在装饰面板(1)的顶部端面一侧,且保温底座(21)通过第一安装铰链(3)、第二安装铰链(4)与装饰面板(1)固定连接,所述保温底座(21)的顶部端面开设有保温槽(22),所述保温槽(22)的内侧底部贴合安装有保温芯材(24),所述保温芯材(24)的顶部端面贴合安装有玻纤铝箔板(25),所述玻纤铝箔板(25)的端面两侧均固定安装有自攻螺钉(26),且自攻螺钉(26)的一端穿过玻纤铝箔板(25)、保温芯材(24)与保温底座(21)的内壁固定连接,所述保温底座(21)的顶部端面固定安装有保温盖板(27),且安装立档(7)与保温盖板(27)的顶部端面固定连接;所述保温组件(2)之间的夹角为90°,所述保温组件(2)之间填充有保温胶(5),且保温胶(5)的顶部端面贴合安装有橡胶嵌条(6);所述固定组件(9)包括定位板(91)、定位孔(92)、横梁架(93)和限位插块(94),所述定位板(91)位于安装立档(7)的顶部上方,所述定位板(91)的端面四周均开设有定位孔(92),所述定位板(91)的端面两侧均通过焊接固定安装有横梁架(93),所述横梁架(93)的底部端面通过螺栓固定安装有限位插块(94),且限位插块(94)插接安装在限位插槽(8)的内部。2.根据权利要求1所述的建筑室内的艺术装饰用保温板,其特征在于,所述玻纤铝箔板(25)和保温芯材(24)的外侧填充有密封胶(23)。3.根据权利要求1所述的建筑室内的艺术装饰用保温板,其特征在于,所述保温底座(21)和保温盖板(27)均为镀铝锌钢板材料构件。4.根据权利要求1所述的建筑室内的艺术装饰用保温板,其特征在于,所述保温芯材(24)为高密度硬质发泡聚氨酯材料构件。
