专利号: 2020107785431
申请人: 谭冬英
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

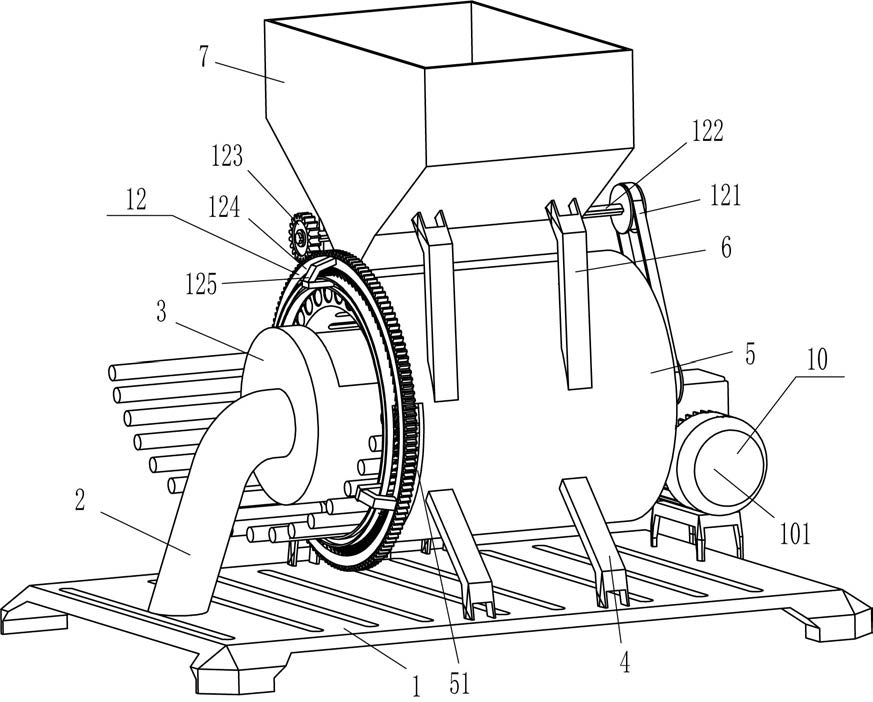

1.一种鸟笼编织用篾条修整机,其特征在于,包括有:

底座(1),所述底座(1)一侧边缘位置中部固接有支杆(2);

圆柱体(3),所述圆柱体(3)固接于远离所述底座(1)的所述支杆(2)端部,其远离所述底座(1)的一侧开有导向槽(8);

螺旋槽(9),所述螺旋槽(9)开于所述圆柱体(3)一侧周向,其与所述导向槽(8)内连通;

支板(4),所述支板(4)固接于所述底座(1)一侧边缘位置,其数量为四块,且每两块所述支板(4)为一侧;

空心筒(5),所述空心筒(5)固接于远离所述底座(1)的四块所述支板(4)端部之间,所述圆柱体(3)位于所述空心筒(5)内圆心位置;

弧形出料槽(51),所述弧形出料槽(51)开于所述空心筒(5)靠近所述支杆(2)一侧底部;

支撑板(6),所述支撑板(6)固接于远离所述底座(1)的所述空心筒(5)外一侧周向,其每侧的数量为两块;

下料框(7),所述下料框(7)固接于远离所述底座(1)的四块所述支撑板(6)端部之间,其朝向所述底座(1)的端部与远离所述底座(1)的所述空心筒(5)一侧固定连接并连通;

旋转切割机构(10),安装于所述空心筒(5)内侧周向与远离所述支杆(2)的所述底座(1)一侧之间,用于将篾条切割成圆柱形;

推料机构(11),安装于所述旋转切割机构(10)上,其与所述螺旋槽(9)和所述导向槽(8)配合,用于推动篾条向左移动。

2.根据权利要求1所述的一种鸟笼编织用篾条修整机,其特征在于,旋转切割机构(10)包括有:接料筒(102),所述接料筒(102)转动式的连接于所述空心筒(5)内侧周向,所述圆柱体(3)位于所述接料筒(102)内侧圆心位置;

转轴(103),所述转轴(103)固接于远离所述支杆(2)的所述接料筒(102)外一侧圆心位置;

减速电机(101),所述减速电机(101)安装于远离所述支杆(2)的所述底座(1)一侧边缘位置;

第一传动组件(104),所述第一传动组件(104)连接于所述减速电机(101)的输出轴端部与远离所述接料筒(102)的所述转轴(103)端部之间;

环形切刀(105),所述环形切刀(105)固接于远离所述转轴(103)的所述接料筒(102)的槽内一侧。

3.根据权利要求2所述的一种鸟笼编织用篾条修整机,其特征在于,推料机构(11)包括有:第一弹簧(113),所述第一弹簧(113)固接于远离所述环形切刀(105)的所述接料筒(102)的槽内一侧;

推杆(112),所述推杆(112)固接于朝向所述环形切刀(105)的所述第一弹簧(113)端部;

导向孔(111),所述导向孔(111)间隔开于所述接料筒(102)内一侧周向,其与所述接料筒(102)的槽对应且连通;

滚轴(114),所述滚轴(114)滑动式的穿接于所述导向孔(111)内,其远离所述推杆(112)的端部位于所述螺旋槽(9)与所述导向槽(8)内,且所述滚轴(114)朝向所述空心筒(5)的端部与所述推杆(112)一侧固定连接。

4.根据权利要求3所述的一种鸟笼编织用篾条修整机,其特征在于,还包括有清除机构(12),清除机构(12)包括有:转杆(122),所述转杆(122)转动式的连接于靠近所述空心筒(5)的所述下料框(7)外一侧;

齿轮(123),所述齿轮(123)固定套装于靠近所述环形切刀(105)的所述转杆(122)端部;

第二传动组件(121),所述第二传动组件(121)连接于远离所述齿轮(123)的所述转杆(122)端部与远离所述接料筒(102)的所述转轴(103)端部之间;

异形滑块(125),所述异形滑块(125)间隔滑动式的放置于远离所述第二传动组件(121)的所述空心筒(5)一侧周向;

外齿圈(124),所述外齿圈(124)固接于朝向所述第二传动组件(121)的三块所述异形滑块(125)端部之间,其与所述齿轮(123)啮合;

毛刷(126),所述毛刷(126)固接于所述外齿圈(124)内侧周向,其与所述环形切刀(105)配合。

5.根据权利要求4所述的一种鸟笼编织用篾条修整机,其特征在于,还包括有:导向套(13),所述导向套(13)固接于靠近所述底座(1)且远离所述减速电机(101)的所述空心筒(5)外一侧;

滑杆(14),所述滑杆(14)滑动式的穿接于所述固定套内;

钢丝刷(16),所述钢丝刷(16)固接于远离所述减速电机(101)的所述滑杆(14)端部,其与所述毛刷(126)接触配合;

第二弹簧(15),所述第二弹簧(15)绕接于远离所述钢丝刷(16)的所述导向套(13)一侧与远离所述外齿圈(124)的所述滑杆(14)一侧周向之间。

6.根据权利要求5所述的一种鸟笼编织用篾条修整机,其特征在于,还包括有:L型板(17),所述L型板(17)固接于靠近所述第二弹簧(15)的所述滑杆(14)端部;

接触轮(18),所述接触轮(18)转动式的安装于朝向所述空心筒(5)且靠近所述外齿圈(124)的所述L型板(17)内一侧,其与所述外齿圈(124)接触配合;

梯形槽(19),所述梯形槽(19)间隔开于朝向所述第二传动组件(121)的所述外齿圈(124)一侧周向,其与所述接触轮(18)配合。
