1.一种桉木黑液制备硫掺杂多孔碳的方法,其特征是,将黑液干燥获得黑液粉末,在惰性气氛下,将黑液粉末煅烧获得前驱体,采用酸溶液对煅烧后的黑液粉末进行纯化处理获得硫掺杂多孔碳;其中,黑液为利用硫酸盐法对桉木制浆形成的黑液;所述煅烧的过程为:先升温至250~350℃,升温速率为1~3℃/min,保温,保温时间为2‑4h,然后继续升温至500~800℃,升温速率为4~6℃/min,保温,保温时间为2~4h。

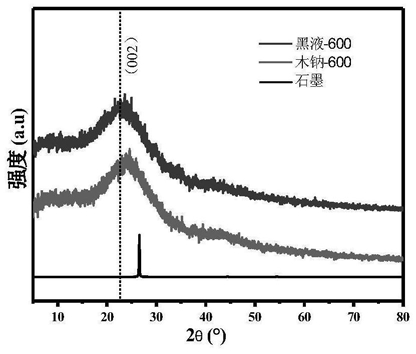

2.如权利要求1所述的桉木黑液制备硫掺杂多孔碳的方法,其特征是,继续升温至590~610℃。
3.如权利要求1所述的桉木黑液制备硫掺杂多孔碳的方法,其特征是,将黑液干燥后进行研磨获得黑液粉末。
4.如权利要求1所述的桉木黑液制备硫掺杂多孔碳的方法,其特征是,黑液的干燥温度为100~110℃。
5.如权利要求1所述的桉木黑液制备硫掺杂多孔碳的方法,其特征是,所述酸溶液为盐酸。
6.如权利要求5所述的桉木黑液制备硫掺杂多孔碳的方法,其特征是,盐酸的浓度为
0.9~1.1mol/L。
7.如权利要求1所述的桉木黑液制备硫掺杂多孔碳的方法,其特征是,酸溶液对前驱体进行处理后进行水洗。
8.一种硫掺杂多孔碳,其特征是,由权利要求1~7任一所述的桉木黑液制备硫掺杂多孔碳的方法获得。
9.一种权利要求8所述的硫掺杂多孔碳在锂离子电池中的应用。
10.一种锂离子电池负极,其特征是,包括权利要求8所述的硫掺杂多孔碳。
11.如权利要求10所述的锂离子电池负极,其特征是,包括聚偏氟乙烯和乙炔黑。
12.如权利要求11所述的锂离子电池负极,其特征是,硫掺杂多孔碳、聚偏氟乙烯和乙炔黑的质量比为8:0.9~1.1:0.9~1.1。
13.一种锂离子电池,其特征是,包括正极、负极、电解液,所述负极采用权利要求10‑12任一项所述的锂离子电池负极。
