专利号: 2020107795791
申请人: 诸暨山争网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

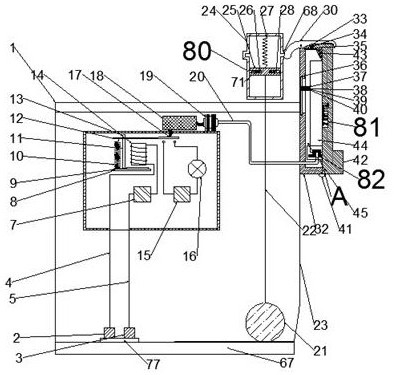

1.一种船底漏水自动救援装置,包括船底,其特征在于:所述船底上侧设有触发装置,所述触发装置包括浮力球,所述浮力球上连接有绳子,所述绳子另一端连接活塞,所述活塞滑动设置在在气缸左右两侧内壁间,所述活塞内设有两个第一弹簧槽,所述第一弹簧槽内侧内壁固定设有第一弹簧,所述第一弹簧上固定设有与所述第一弹簧槽滑动连接的第一弹块,所述气缸上侧内壁固定连接有第二弹簧,所述第二弹簧下端与所述活塞上端面固定连接,所述气缸右侧设有鹰头钩,所述鹰头钩转动固定在第一箱体的上端面,所述第一箱体上侧设有开口朝右的第一弹簧槽,所述第一弹簧槽左侧内壁固定连接第三弹簧,所述第三弹簧右端固定连接第二弹块,所述第二弹块右侧设有第二箱体,所述第二箱体与所述第一箱体下侧铰接,所述第三弹簧推动第二弹块,使第二弹块敲击第二箱体使其弹开;

所述第二箱体内设有弹射装置,所述弹射装置包括第一安置腔,所述第一安置腔左侧内壁滑动设有压块,所述压块内设有开口朝下的卡槽,所述压块右端面连接有第四弹簧,所述第四弹簧与所述第一安置腔右侧内壁固定连接,所述压块下端设有连接杆,所述连接杆左侧设有开口朝右的第二弹簧槽,所述第二弹簧槽内设有第五弹簧固定连接在下侧内壁上,所述第五弹簧与所述连接杆固定连接,所述连接杆下侧啮合有齿轮,所述齿轮固定在转轴上,所述转轴转动固定在第二安置腔右侧内壁上,所述第二安置腔设置在所述第二箱体内且开口朝左,所述转轴下端面固定有档杆,所述档杆右侧设有三个弹板,所述弹板连接第六弹簧固定在所述第二安置腔右侧内壁上,转动档杆使弹板弹射出来;

所述第二箱体左侧设有救生艇,所述救生艇下端设有充气装置,所述充气装置包括接气管上端面固定连接有推动板,所述推动板下端面以所述接气管为中心左右对称设有第七弹簧,所述接气管下端连接有气管,所述救生艇下端面以所述气管为中心对称固定设有第三弹簧槽,所述弹簧槽远离所述气管侧内壁固定连接第八弹簧,所述第八弹簧靠近所述气管的一端固定连接夹板,当救生艇内气体充满时,气体推动所述推动版,所述推动版推动接气管将其推出,接气管左右两端夹板将其夹紧。

2.根据权利要求1所述的一种船底漏水自动救援装置,其特征在于:所述船底上端面固定设有橡胶板,所述橡胶板上端面固定设有第一铁块与第二铁块,所述第一铁块连接电磁铁,所述电磁铁另端连接第一电源,所述第一电源连接第二铁块,所述电磁铁下侧设有衔铁,所述衔铁固定在木板上,所述木板上端面固定连接支撑杆,第九弹簧,所述支撑杆上侧滑动连接导电杆,所述导电杆左侧固定连接所述第九弹簧,所述导电杆下侧设有第二电源,警报器,所述导电杆上端面通过电线与延时继电器连接,所述延时继电器右侧连接气泵,所述气泵右端面连接所述气管。

3.根据权利要求1所述的一种船底漏水自动救援装置,其特征在于:所述救生艇上侧设有三角块固定在第二箱体左端面,所述救生艇下侧设有挡板固定在第二箱体左端面。

4.根据权利要求1所述的一种船底漏水自动救援装置,其特征在于:所述第一箱体内设开口朝右的滑槽,所述滑槽上滑动设有第四弹簧槽,所述第四弹簧槽左侧内壁固定连接第十弹簧,所述第十弹簧右端固定连接第三弹块。
