1.一种水热法合成Mn-MoSx纳米复合粉体的方法，其特征在于步骤如下：在室温、磁力搅拌条件下，将钼酸铵、硫脲溶解在去离子水中，搅拌直到混合均匀；期间，加入络合剂，同样混合均匀；将氯化锰添加到上述溶液中，搅拌均匀；加入沉淀剂，充分搅拌形成预产物；转移预产物至水热反应釜中，在马弗炉中加热，维持一段时间，预产物在高温高压下结晶生长；

冷却后离心，烘干，制得产物Mn-MoSx纳米复合粉体。

2.根据权利要求1所述水热法合成Mn-MoSx纳米复合粉体的方法，其特征在于：所述络合剂为乙二醇和/或甘油。

3.根据权利要求1所述水热法合成Mn-MoSx纳米复合粉体的方法，其特征在于：所述沉淀剂为醋酸和/或盐酸。

4.根据权利要求1所述水热法合成Mn-MoSx纳米复合粉体的方法，其特征在于：所述钼酸铵的加入量为0.001-0.05mol，硫脲加入量为0.01-0.5mol，去离子水为50-300mL；络合剂加入量为5-30mL；溶解后的氯化锰的浓度为0.1-2.2mol/L；沉淀剂的添加量为5-30mL。

5.根据权利要求1所述水热法合成Mn-MoSx纳米复合粉体的方法，其特征在于：在室温、磁力搅拌条件下，将钼酸铵、硫脲溶解在去离子水中，200r/min的速度搅拌30-50min；加入络合剂后200r/min的速度搅拌0.5-1.5h；加入氯化锰后400r/min的速度搅拌1.5-2.5h；最后加入沉淀剂溶液变成黑色，搅拌1-2h后仍保持黑色状态，形成预产物。

6.根据权利要求5所述水热法合成Mn-MoSx纳米复合粉体的方法，其特征在于：将所得预产物转移至水热反应釜中；首先以8℃/min 的加热速度在马弗炉中加热至200℃，随后保持

22-26h，预产物在高温高压下结晶生长。

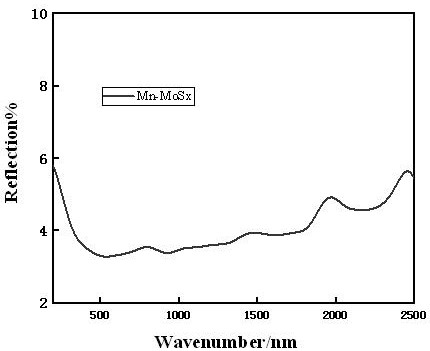

7.根据权利要求6所述水热法合成Mn-MoSx纳米复合粉体的方法，其特征在于：将所得结晶生长后的产物室温冷却，用去离子水5000 r/min的速度水洗离心；60℃烘干12h后制得产物Mn-MoSx纳米复合粉体。
