1.一种二硫化钼/石墨烯复合材料的制备方法，其特征在于，包括以下步骤：步骤1、将钼源材料、诱导剂和氧化石墨烯按比例置于去离子水中搅拌，并用稀酸溶液调节体系的酸碱度至pH值为0.8～2.0，室温下持续搅拌，得到第一混合液；

步骤2、将硫脲加入到步骤1得到的第一混合液中，继续搅拌至溶液变为浅蓝色，得到第二混合液；

步骤3、将步骤2得到的第二混合液进行水热反应；

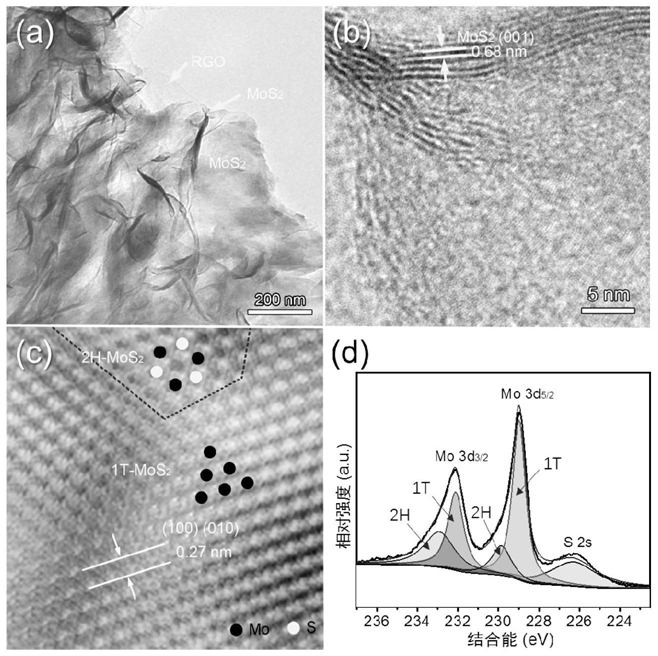

步骤4、待步骤3中的水热反应停止后，将所述水热反应得到的产物洗涤、干燥，得到含高比例1T-MoS2的二硫化钼/石墨烯复合材料。

2.如权利要求1所述的一种二硫化钼/石墨烯复合材料的制备方法，其特征在于：步骤1所述钼源材料为四水仲钼酸铵或钼酸钠。

3.如权利要求1所述的一种二硫化钼/石墨烯复合材料的制备方法，其特征在于：步骤1中，所述诱导剂为烟酸。

4.如权利要求3所述的一种二硫化钼/石墨烯复合材料的制备方法，其特征在于：步骤1中，所述钼源材料与所述烟酸的质量之比为4.5～9：1，所述氧化石墨烯与所述钼源材料的质量之比为0.5～8：100，所述钼源材料与所述去离子水的质量之比为1：80～150。

5.如权利要求1或2所述的一种二硫化钼/石墨烯复合材料的制备方法，其特征在于：步骤2的硫脲的硫原子与步骤1的钼源材料的钼原子的摩尔比为4～10：1。

6.如权利要求1所述的一种二硫化钼/石墨烯复合材料的制备方法，其特征在于：步骤3中，所述水热反应的温度为180～220℃，所述水热反应的反应时间为18～40h。

7.如权利要求1所述的一种二硫化钼/石墨烯复合材料的制备方法，其特征在于：步骤4中，干燥采用真空干燥的方式，真空干燥的温度为50～80℃。

8.如权利要求1所述的一种二硫化钼/石墨烯复合材料的制备方法，其特征在于：步骤1的稀酸溶液为稀盐酸或稀硝酸溶液，浓度为0.5～5mol dm-3。
