专利号: 2020107843297
申请人: 安徽劲派新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

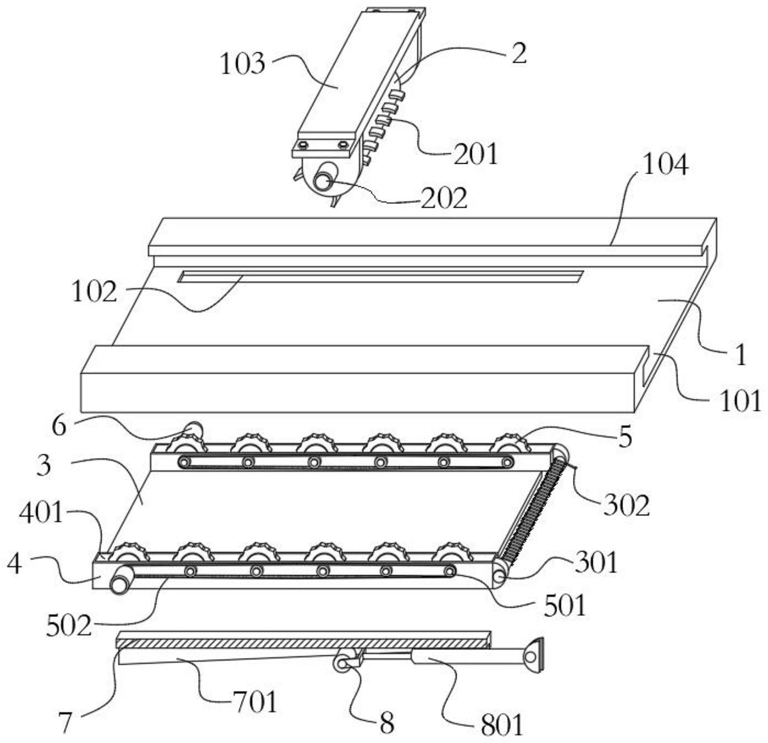

1.一种布料的间歇式输送装置,包括输送台(1)和输送台(1)内的输送腔(101),其特征在于:所述输送台(1)底面沿着其长度方向贯穿设有多个相互平行的活动槽(102),每一个所述活动槽(102)内活动放置一个输送条(4),所述输送条(4)平行安装在活动板(3)上,所述活动板(3)转动安装在输送台(1)底部上靠近布料输入口的一端,所述输送条(4)内转动安装多个输送轮(5),多个所述输送轮(5)之间通过链条(502)同步传动连接,同一个输送条(4)内的任意一个输送轮(5)上连接第一同步电机(6);

所述活动板(3)底部对称设置多个支撑滑轨(7),所述支撑滑轨(7)底部设置倾斜的斜面滑槽(701),所述斜面滑槽(701)内滑动卡接一个滚轮(8),所述滚轮(8)安装在气缸(801)的活动端;

所述输送台(1)顶部横跨安装一个龙门架(103),所述龙门架(103)底部转动安装滚筒(2),所述滚筒(2)的表面均匀分布多排拨动齿(201),所述拨动齿(201)与放置在输送台(1)表面的布料接触,所述滚筒(2)通过第二同步电机(202)驱动。

2.根据权利要求1所述的一种布料的间歇式输送装置,其特征在于:所述输送台(1)为开口向上的U型结构,其两侧边上设有向内延伸的凸台(104)。

3.根据权利要求1所述的一种布料的间歇式输送装置,其特征在于:所述输送条(4)内部设有一个顶部开口的活动腔(401),所述活动腔(401)并列转动安装多个所述输送轮(5),所述输送轮(5)的其中一个端部固定连接链轮(501),位于同一个输送条(4)上的每一个链轮(501)均通过一个链条(502)连接。

4.根据权利要求3所述的一种布料的间歇式输送装置,其特征在于:所述输送轮(5)的外侧弧面设有多个凸出的橡胶块。

5.根据权利要求3所述的一种布料的间歇式输送装置,其特征在于:同一个所述输送条(4)上的多个链轮(501)的直径大小由中间向两侧逐次减小。

6.根据权利要求1所述的一种布料的间歇式输送装置,其特征在于:所述活动板(3)通过转轴(301)与输送台(1)底部转动连接,所述转轴(301)上套接一个扭簧(302),所述扭簧(302)的一端与输送台(1)连接、另一端与活动板(3)连接,且在扭簧(302)的作用下,活动板(3)向远离输送台(1)的方向运动。

7.根据权利要求1所述的一种布料的间歇式输送装置,其特征在于:所述斜面滑槽(701)向布料输送的方向倾斜,沿着布料输送的方向,斜面滑槽(701)的厚度逐渐增加。

8.根据权利要求7所述的一种布料的间歇式输送装置,其特征在于:所述斜面滑槽(701)内滚动接触所述滚轮(8),所述气缸(801)通过连接块(105)水平安装在输送台(1)的底部。

9.根据权利要求1所述的一种布料的间歇式输送装置,其特征在于:所述拨动齿(201)为弧形块结构,其向着布料输送的方向弯曲。
