专利号: 2020107879640
申请人: 苏州艾宾斯信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

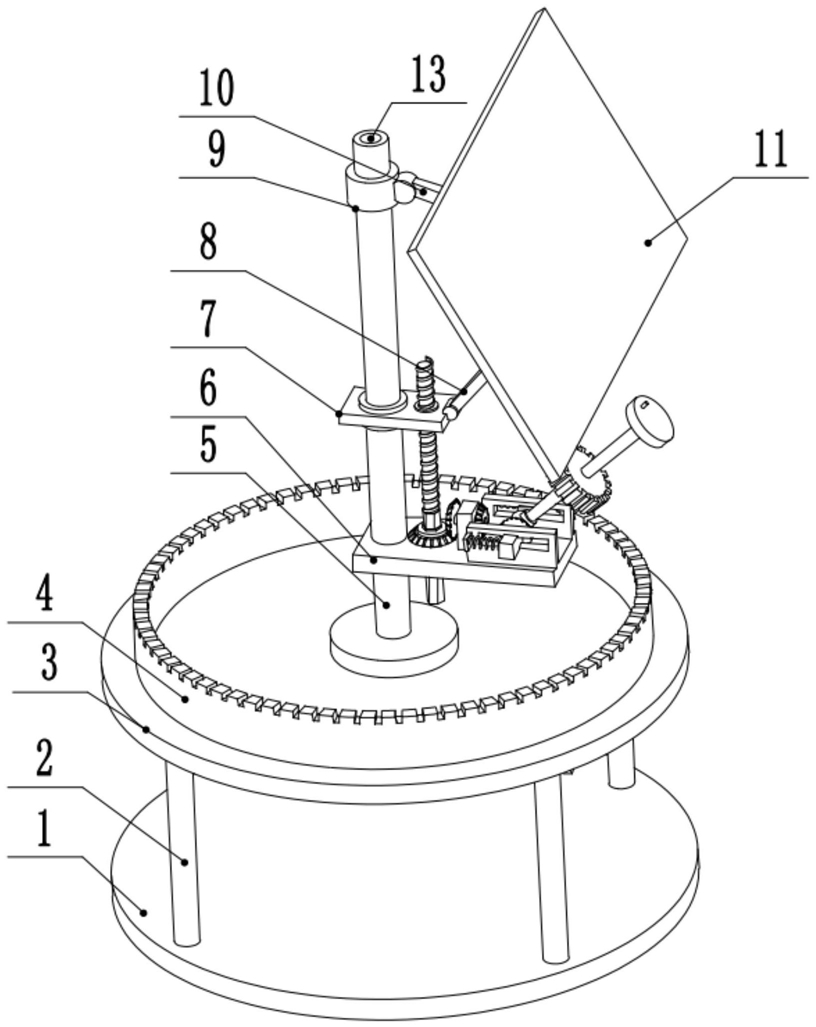

1.一种互动式计算机信息显示装置,包括底板(1),底板(1)的上部设有支撑柱(2),支撑柱(2)的顶端设有工作台(3),其特征在于,所述工作台(3)的中部转动连接主轴(5)的底部,工作台(3)的侧边设有齿圈(4),所述主轴(5)的上端设有固定座(9),固定座(9)的右侧固定连接第一支撑杆(10)的上端,第一支撑杆(10)的下端转动连接安装板(12)的上部,安装板(12)的下部转动连接第二支撑杆(8)的上端,第二支撑杆(8)的下端转动连接第二固定板(7)的右端,第二固定板(7)的左侧滑动连接主轴(5)的中部,主轴(5)的下部设有第一固定板(6),第一固定板(6)的上表面右侧设有支撑板(24),支撑板(24)的中部设有滑槽(34),滑槽(34)的中部滑动连接滑块(25),滑块(25)的靠近装置中心的一侧转动连接第二转轴(26)的前后两端,第二转轴(26)的中部设有转动座(27),转动座(27)的右侧转动连接转动杆(28)的左端,转动杆(28)的中部设有主动齿轮(29),所述第二转轴(26)的前侧设有第四锥齿轮(31),所述第一固定板(6)的上表面中部设有轴承座(22),轴承座(22)的中部转动连接第一转轴(21),第一转轴(21)的右端设有第三锥齿轮(23),第一转轴(21)的左端设有第二锥齿轮(20),第二锥齿轮(20)的左侧啮合连接第一锥齿轮(16),第一锥齿轮(16)固定连接转动套(17)的上部,转动套(17)的内部卡接转动柱(18),转动柱(18)的上部固定连接丝杆(19)的下端,丝杆(19)的上部螺纹连接第二固定板(7)的中部。

2.根据权利要求1所述的一种互动式计算机信息显示装置,其特征在于,所述转动套(17)的下部转动连接第一固定板(6)的左侧。

3.根据权利要求1或2所述的一种互动式计算机信息显示装置,其特征在于,所述转动柱(18)的截面为多边形。

4.根据权利要求1所述的一种互动式计算机信息显示装置,其特征在于,所述安装板(12)的右侧螺纹连接显示屏(11)。

5.根据权利要求1所述的一种互动式计算机信息显示装置,其特征在于,所述转动杆(28)的右端设有转轮(30)。

6.根据权利要求1所述的一种互动式计算机信息显示装置,其特征在于,所述第三锥齿轮(23)的前侧啮合连接第四锥齿轮(31)。

7.根据权利要求1所述的一种互动式计算机信息显示装置,其特征在于,所述主动齿轮(29)的下部啮合连接齿圈(4)的上部。

8.根据权利要求1所述的一种互动式计算机信息显示装置,其特征在于,所述滑槽(34)的左侧设有挡板(32),挡板(32)与滑块(25)之间设有弹簧(33)。

9.根据权利要求1所述的一种互动式计算机信息显示装置,其特征在于,所述主轴(5)的下端固定连接第三固定板(14)的中部,第三固定板(14)的左右两侧设有导向轮(15)。

10.根据权利要求9所述的一种互动式计算机信息显示装置,其特征在于,所述主轴(5)的中部设有通孔(13)。
