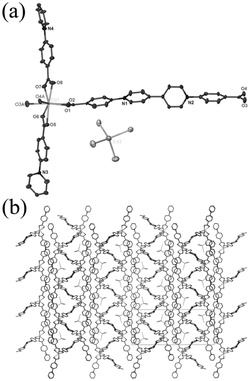

1.一种阳离子型镉基金属-有机框架晶态材料的制备方法，其特征在于，包括：将配体H2bcbp·2Cl和碘化镉加入由乙腈和去离子水组成的混合液中。混合均匀后于反应釜中加热反应一段时间，得到黄色块状透明晶体，清洗，过滤，晾干，得到基于过渡金属镉的阳离子型金属-有机框架晶态材料。

2.根据权利要求1所述的制备方法，其特征在于，所述H2bcbp·2Cl和碘化镉的摩尔比为

2：5。

3.根据权利要求1所述的制备方法，其特征在于，所述乙腈和去离子水的体积比为1：1。

4.根据权利要求1所述的制备方法，其特征在于，所述反应釜为聚四氟乙烯反应釜，所述加热温度为140℃，所述反应时间为6天。

5.由以上任一权利要求所述制备方法制备的基于过渡金属镉的阳离子型金属-有机框架晶态材料。

6.权利要求5中所述基于过渡金属镉的阳离子型金属-有机框架晶态材料在荧光检测中的应用。

7.根据权利要求6所述的应用，其特征在于，所述荧光检测是对水溶液中的卤素阴离子进行的检测。
