专利号: 2020107941707
申请人: 胡梅生
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

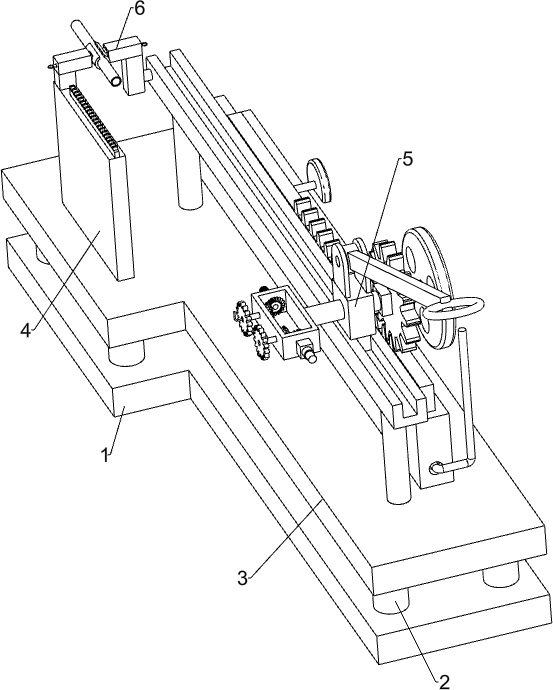

1.一种PVC水管攻螺纹装置,其特征在于,包括:底座(1),底座(1)尖角处均设置有第一支撑柱(2),工作台(3),第一支撑柱(2)上设置有工作台(3);

垫块(4),工作台(3)一侧设置有垫块(4);

移动机构(5),工作台(3)上远离垫块(4)一侧设置有移动机构(5);

夹紧机构(6),移动机构(5)与垫块(4)之间设置有夹紧机构(6)。

2.如权利要求1所述的一种PVC水管攻螺纹装置,其特征在于,移动机构(5)包括:第二支撑柱(51),工作台(3)上远离垫块(4)一侧关于工作台(3)中线对称设置有第二支撑柱(51);

滑轨(52),第二支撑柱(51)上设置有滑轨(52);

第一滑块(53),滑轨(52)内滑动式设置有第一滑块(53);

轴块(54),第一滑块(53)上设置有轴块(54);

传动轴(55),轴块(54)上转动式设置有传动轴(55);

方框(56),传动轴(55)靠近垫块(4)的一端设置有方框(56);

第一转轴(57),方框(56)上关于方框(56)中线对称设置有第一转轴(57),第一转轴(57)均与滑轨(52)平行;

攻螺纹装置(58),其中靠近垫块(4)的一根第一转轴(57)外端设置有攻螺纹装置(58);

第二转轴(59),方框(56)上关于方框(56)中线对称设置有第二转轴(59),第二转轴(59)均与滑轨(52)垂直;

锥齿轮(510),第二转轴(59)靠近滑轨(52)的一端均设置有锥齿轮(510),相互靠近的两根第二转轴(59)与第一转轴(57)均通过锥齿轮(510)相连;

加热装置(511),其中远离垫块(4)的一根第一转轴(57)外端设置有加热装置(511);

转柄(512),其中靠近垫块(4)的一根第二转轴(59)另一端设置有转柄(512);

铰接块(513),轴块(54)上方设置有铰接块(513);

连杆(514),铰接块(513)上活动式设置有连杆(514);

把手(515),连杆(514)另一端设置有把手(515)。

3.如权利要求2所述的一种PVC水管攻螺纹装置,其特征在于,夹紧机构(6)包括:固定柱(61),滑轨(52)上靠近垫块(4)一端设置有固定柱(61);

支撑块(62),固定柱(61)另一端设置有两块支撑块(62),其中一块与固定柱(61)固定连接,另一块固定连接在垫块(4)上;

滑盒(63),支撑块(62)上均设置有滑盒(63);

第二滑块(64),滑盒(63)内均滑动式设置有第二滑块(64);

夹块(65),第二滑块(64)相对端均设置有夹块(65);

拉柱(66),夹块(65)另一端均设置有拉柱(66);

第一弹性件(67),滑盒(63)内均设置有第一弹性件(67),第一弹性件(67)均套在拉柱(66)上;

圆环(68),拉柱(66)另一端均设置有圆环(68)。

4.如权利要求3所述的一种PVC水管攻螺纹装置,其特征在于,还包括:盒子(7),工作台(3)远离垫块(4)一侧设置有盒子(7);

大齿条(8),盒子(7)内滑动式设置有大齿条(8);

固定块(9),盒子(7)内关于盒子(7)中线对称设置有固定块(9);

第二弹性件(10),固定块(9)上关于固定块(9)中线均对称设置有第二弹性件(10),第二弹性件(10)另一端均与大齿条(8)下端固定连接;

夹片(11),盒子(7)内底部关于盒子(7)中线对称设置有夹片(11);

插块(12),大齿条(8)底部关于大齿条(8)中线对称快设置有插块(12),插块(12)可与夹片(11)配合;

固定筒(13),盒子(7)内壁靠近夹紧机构(6)一侧设置有固定筒(13);

阶梯杆(1301),固定筒(13)内滑动式设置有阶梯杆(1301),阶梯杆(1301)穿过夹片(11)延伸出盒子(7)一侧;

第三弹性件(1302),阶梯杆(1301)与固定筒(13)之间设置有第三弹性件(1302),第三弹性件(1302)两端分别固定连接在阶梯杆(1301)一端和固定筒(13)内;

连接柱(14),大齿条(8)上靠近夹紧机构(6)一端设置有连接柱(14);

扇形块(15),连接柱(14)另一端设置有扇形块(15);

大齿轮(16),传动轴(55)靠近盒子(7)一端设置有大齿轮(16);

圆盘(17),传动轴(55)靠近盒子(7)一端转动式设置有圆盘(17)。

5.如权利要求4所述的一种PVC水管攻螺纹装置,其特征在于,还包括:小齿轮(18),第二转轴(59)远离盒子(7)一端均设置有小齿轮(18);

小齿条(19),垫块(4)上设置有小齿条(19);

梯形齿(20),小齿条(19)上设置有梯形齿(20)。
