专利号: 2020107947046
申请人: 重庆电子工程职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

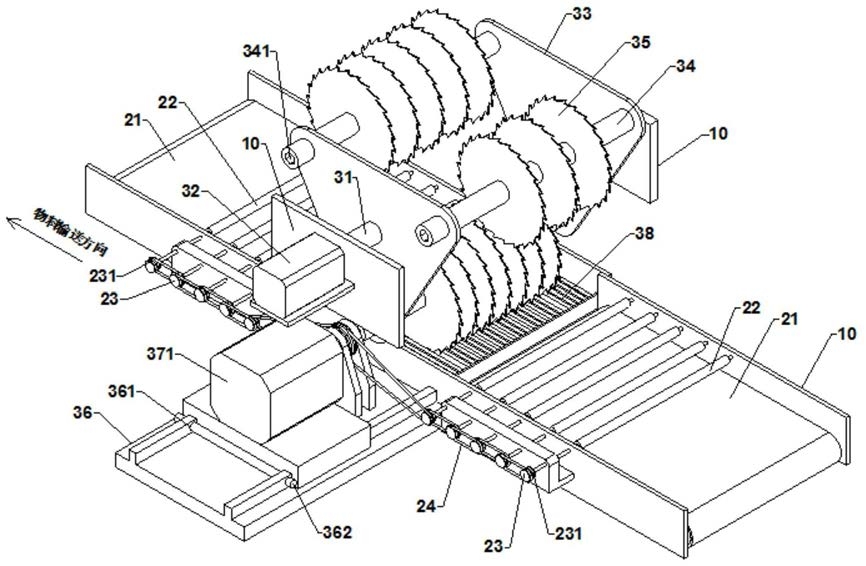

1.一种基于计算机控制的岩棉板切割机,其特征在于:包括机架、以及沿输送方向依次设置在所述机架上的送料装置、切割装置和出料装置;

所述切割装置包括:

第一转轴,其转动设置在所述机架上;

第一驱动装置,其设置在所述机架上,用于驱动所述第一转轴转动,其位于所述机架的一侧;

支架,其固定在所述第一转轴上;

第二转轴,其在所述支架上转动设置有多根,且多根所述第二转轴绕所述第一转轴的周向均匀分布,其与所述第一转轴平行,其位于所述机架的所述一侧的一端开有第一花键槽;

切割片,其在所述第二转轴上沿所述第二转轴的轴向均匀分布有多块,每根所述第二转轴上设置的所述切割片的数量不相同;

底座,其设置在所述机架的所述一侧;

第二驱动装置,其滑动设置在所述底座上,其具有用于输入动力的花键轴,所述花键轴平行于所述第一转轴,所述第二驱动装置沿所述花键轴的轴线方向滑动,当所述花键轴的轴线与其中一根所述第二转轴的轴线共线时,所述花键轴可以滑入到所述第一花键槽中;

以及

过渡支撑装置,其设置在所述机架上,其位于所述第二转轴的下方,其可从所述机架的另一侧滑动插入到所述机架上。

2.根据权利要求1所述的岩棉板切割机,其特征在于:所述送料装置和所述出料装置的结构相同,且都包括:输送带;

多根平行设置的输送辊,所述输送辊靠近所述切割装置设置,所述输送辊位于所述输送带的上方;

设置在所述输送辊的位于所述机架的所述一侧的第一绳轮,所述第一绳轮上设置有两个第一绳槽,所述第一绳轮与所述输送辊一一对应设置;以及第一绳索,其套设在两个相邻的所述第一绳轮之间,其用于使两个相邻的所述第一绳轮同步转动;

所述底座上设置有位于所述第二转轴和所述第二驱动装置之间的联接装置,所述联接装置包括:支撑座,其固定设置在所述底座上;

转动设置在所述支撑座上的第二绳轮,所述第二绳轮上设置有两个第二绳槽,所述第二绳轮的中心处开有贯穿所述第二绳轮的第二花键槽,所述第二花键槽与所述花键轴相适配,所述花键轴可穿过所述第二花键槽;以及第二绳索,其设置有两根,两根所述第二绳索的一端分别套设在两个所述第二绳槽上,两根所述第二绳索的另一端分别套设在所述送料装置和所述出料装置中的一个所述第一绳槽中。

3.根据权利要求2所述的岩棉板切割机,其特征在于:所述底座上设置有插孔,所述插孔内插入有插销,所述插销用于防止所述输出轴从所述第一花键槽中退出。

4.一种利用如权利要求1-3任一项所述岩棉板切割机切割岩棉板的方法,其特征在于:包括以下步骤:

送料装置将岩棉板输送到切割装置中切割成条,出料装置将切割成条的岩棉板输送走;

当要改变输出的条状岩棉板的宽度时,切换使用对应的第二转轴上的切割片,具体切换过程为:第二驱动装置中的花键轴从一根第二转轴的花键槽中退出;

第一驱动装置使第一转轴转动到一个角度,抽出安装在机架上的一个过渡支撑装置;

在机架上插入另一个过渡支撑装置;

第一驱动装置使第一转轴转动到另一个角度,使另一根与所述另一个过渡支撑装置相对应的第二转轴处于与花键轴同轴的位置;

第二驱动装置中的花键轴插入到上述另一根第二转轴的花键槽中。
