专利号: 2020107951304
申请人: 重庆电子工程职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

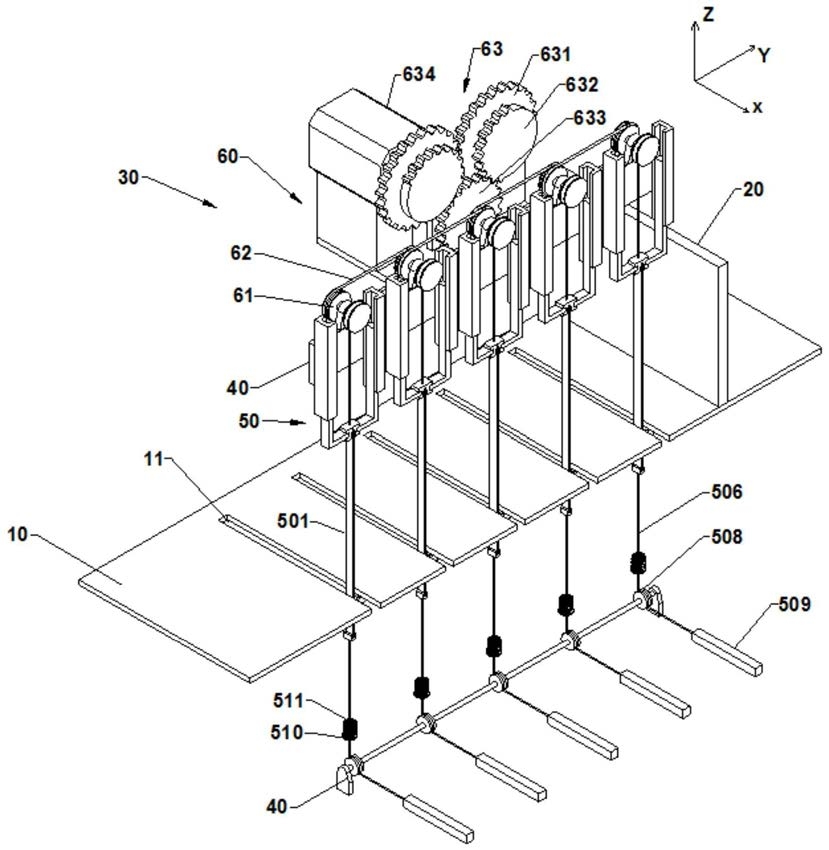

1.一种基于计算机控制的岩棉板裁条机,包括裁切机构和裁切平台,其特征在于:所述裁切机构包括机架、多个裁切单元和升降装置,所述裁切单元包括:锯条,其沿竖直方向设置;

第一连接件,其与所述锯条的顶部固定连接;

第二连接件,其与所述锯条的底部固定连接;

第一绳索,其下端与所述第一连接件连接;

卷筒,其可转动地设置在所述机架上,其与所述第一绳索的上端连接,其用于收卷所述第一绳索;

第二绳索,其上端与所述第二连接件连接;以及拉簧,其一端与所述第二绳索的下端连接、另一端与所述机架连接;

所述升降装置设置在所述机架上,其用于驱动所述卷筒转动、以使所述锯条上升或下降。

2.根据权利要求1所述的岩棉板裁条机,其特征在于:所述裁切单元还包括转动设置在所述机架上的导向轮,所述导向轮用于对所述第二绳索进行导向,所述第二绳索的下端绕过所述导向轮后沿水平方向延伸,所述拉簧沿水平方向设置。

3.根据权利要求2所述的岩棉板裁条机,其特征在于:所述升降装置包括:绳轮,其与所述卷筒同轴设置在同一转轴上,其与所述卷筒保持相对静止,其上具有两个绳槽;

第三绳索,其套设在两个相邻的所述绳轮上相对应的两个绳槽内,其用于使两个相邻的所述绳轮保持同步转动;以及驱动装置,其用于驱动其中一个所述卷筒转动。

4.根据权利要求1所述的岩棉板裁条机,其特征在于:所述驱动装置包括:两个相互啮合的第一齿轮;

两个分别与两个所述第一齿轮同轴设置的第二齿轮,所述第二齿轮与对应的所述第一齿轮保持相对静止,所述第二齿轮为不完全齿轮;

转动设置在所述机架上的第三齿轮,所述第三齿轮与其中一个所述卷筒同轴设置,所述第三齿轮与其中一个所述卷筒保持相对静止,两个所述第二齿轮交替地与所述第三齿轮啮合;以及用于驱动其中一个所述第一齿轮转动的电机。

5.根据权利要求4所述的岩棉板裁条机,其特征在于:所述裁切单元还包括缓冲装置,所述缓冲装置包括:支撑套,其设置在所述机架上,其位于所述第二连接件和所述导向轮之间,所述第二绳索穿过所述支撑套;以及缓冲弹簧,其套设在所述支撑套上,所述第二绳索穿过所述缓冲弹簧,所述第二连接件不能穿过所述缓冲弹簧。

6.根据权利要求1所述的岩棉板裁条机,其特征在于:所述裁切单元还包括设置在所述机架上、且位于所述裁切平台下方的第一导向装置,所述第一导向装置包括:两个相对设置在所述锯条两侧的导向轮;以及

两个分别用于安装所述导向轮的第一基座。

7.根据权利要求6所述的岩棉板裁条机,其特征在于:所述裁切单元还包括设置在所述机架上、且位于所述裁切平台上方的第二导向装置,所述第二导向装置包括:滑槽,其沿竖直方向固定设置在所述机架上;以及L形滑块,其包括与所述滑槽滑动连接的滑动部和与所述第一连接件固定连接的连接部。
