专利号: 2020107957673
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

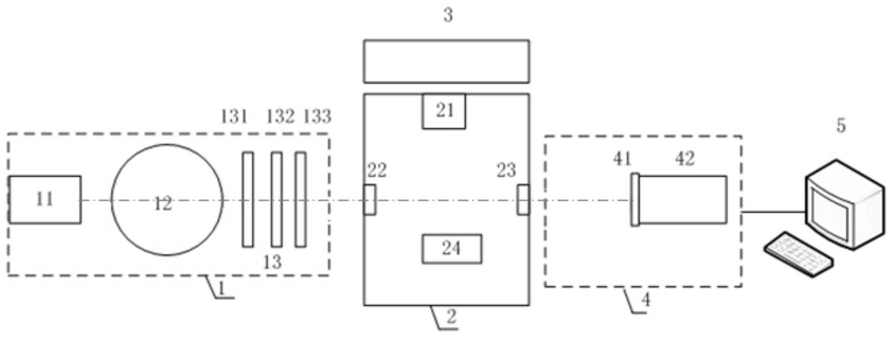

1.一种雾霾传输介质目标偏振光谱测试装置,其特征在于,包括主动光源模块(1)、模拟雾霾发生模块(2)、非球形雾霾介质制备模块(3)、偏振光谱测量模块(4)和计算机系统(5);

所述主动光源模块(1)一侧设置模拟雾霾发生模块(2),所述模拟雾霾发生模块(2)的一侧设置非球形 雾霾介质制备模块(3),另一侧设置偏振光谱测量模块(4);

所述模拟雾霾发生模块(2)的侧壁上设置有第一光学窗口(22)和第二光学窗口(23),且所述第一光学窗口(22)正对主动光源模块(1),所述第二光学窗口(23)正对偏振光谱测量模块(4),所述第一光学窗口(22)和第二光学窗口(23)之间设置有粒子监测装置(21);

所述主动光源模块(1)和偏振光谱测量模块(4)均与计算机系统(5)电性连接;

所述主动光源模块(1)包括依次设置的激光发生器(11)、积分球(12)和起偏装置(13),所述激光发生器(11)、积分球(12)和起偏装置(13)依次设置,光路经激光发生器(11)后,顺次进入积分球(12)和起偏装置(13);所述起偏装置(13)包括偏振片(131)、波片(132)和滤光片(133),所述偏振片(131)、波片(132)和滤光片(133)依次设置,光路依次经过偏振片(131)、波片(132)和滤光片(133)后进入模拟雾霾发生模块(2);

所述偏振光谱测量模块(4)包括微偏振片(41)和地物光谱仪(42),所述偏振光谱测量模块(4)与计算机系统(5)连接;

所述模拟雾霾发生模块(2)内还设置有目标台(24);

当需要模拟相同波长偏振光在不同能见度雾霾环境中偏振光谱特性,通过非球形雾霾介质制备模块(3)重新设定雾霾环境浓度;

当需要模拟其他波段偏振光在不同能见度雾霾环境中偏振光谱特性,对主动光源模块(1)进行设定。

2.一种使用如权利要求1所述的雾霾传输介质目标偏振光谱测试装置的方法,其特征在于,包括以下步骤,且以下步骤顺次进行:步骤一、通过计算机系统(5)控制主动光源模块(1)产生所需入射光;

步骤二、非球形雾霾介质制备模块(3)通过燃烧饼形成真实雾霾环境,注入到模拟雾霾发生模块(2)中,同时通过粒子监测装置(21)实时监测雾霾粒子粒径分布;

步骤三、主动光源模块(1)产生所需入射光到模拟雾霾发生模块(2)内的目标台上,散射光入射到偏振光谱测量模块(4);

步骤四、经由计算机系统(5)处理偏振光谱测量模块(4)的散射光信息,采用非球形粒子的仿真程序解算出经由非球形雾霾散射后的偏振特性信息。
