1.一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法，其特征在于，包括以下步骤：

S10，准备原料：按照物质的量的比值为1.1×(0.65+0.5x)：3：1.7：(0.15‑0.5x)：x的比例分别称取Li2CO3、NH4H2PO4、TiO2、Al2O3、MgO；其中，所述x的取值为0.01～0.1；

S20，一次球磨、干燥：将S10准备好的原料混合后进行一次球磨、干燥处理，得到前驱粉料；

S30，预烧：将S20得到的前驱粉料置入坩埚中，转移至空气炉内，以5℃/min的升温速率升温至880℃～920℃，保温4h～8h，然后随炉冷却，所得产物经研磨得到单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3粗研颗粒；

S40，二次球磨、干燥：将S30得到的单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3粗研颗粒进行二次球磨、干燥处理，得到单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3细研颗粒；

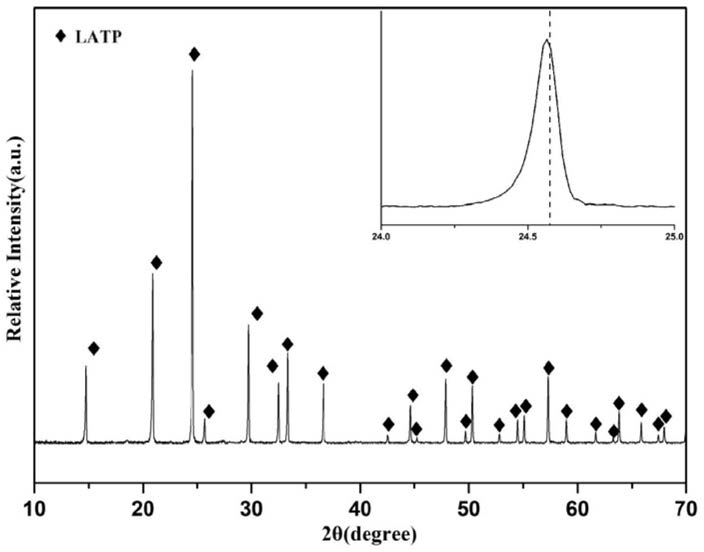

S50，烧结：将S40得到的单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3细研颗粒置入石墨模具中，然后转移至等离子放电烧结炉中，在20MPa～40MPa的压力条件下，以80℃/min～120℃/min的升温速率升温至980℃～1020℃，保温4min～8min，然后随炉冷却，得到化学式为Li1.3+xAl0.3‑xMgxTi1.7(PO4)3的磷酸钛镁铝锂LAMTP单相陶瓷吸波材料；

所述磷酸钛镁铝锂LAMTP单相陶瓷吸波材料，化学式通式为Li1.3+xAl0.3‑xMgxTi1.7(PO4)3，所述x的取值为0.01～0.1；

‑3 ‑1 ‑3 ‑1

所述Li1.3+xAl0.3‑xMgxTi1.7(PO4)3的电导率为2×10 S·cm ～5×10 S·cm ；所述Li1.3+xAl0.3‑xMgxTi1.7(PO4)3的介电常数实部范围是11.3～14.2，虚部范围是3.0～4.0。

2.根据权利要求1所述的一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法，其特征在于，S10中，所述x的取值为0.04。

3.根据权利要求1所述的一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法，其特征在于，S20中，所述一次球磨、干燥，具体包括以下步骤：S21，一次球磨：将S10准备好的原料混合后倒入球磨罐并加入磨球，球料质量比为20:

1，并加入无水乙醇淹没磨球与混合后的原料至球磨罐的2/3处，然后以250rad/min的速度进行一次球磨处理8h，得到前驱浆料；

S22，一次干燥：一次球磨结束后，将球磨罐中的前驱浆料倒出，待前驱浆料中的无水乙醇挥发完毕后置入80℃烘箱内进行一次干燥，得到前驱物料，将前驱物料进行研磨、过200目筛，得到前驱粉料。

4.根据权利要求1所述的一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法，其特征在于，S30中，所述预烧，具体为：将S20得到的前驱粉料置入坩埚中，转移至空气炉内，以5℃/min的升温速率升温至900℃，保温6h，然后随炉冷却，所得产物经研磨得到单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3粗研颗粒。

5.根据权利要求1所述的一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法，其特征在于，S40中，所述二次球磨、干燥，具体为：S41，二次球磨：将S30得到的单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3粗研颗粒倒入球磨罐并加入磨球，球料比为30:1，并加入无水乙醇淹没磨球与单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3粗研颗粒至球磨罐的2/3处，随后以300rad/min的速度进行二次球磨8h，得到单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3浆料；

S42，二次干燥：二次球磨结束后，将球磨罐中的单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3浆料倒出，待单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3浆料中的无水乙醇挥发完毕后置入80℃烘箱内进行二次干燥，得到单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3物料；将单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3物料进行研磨、过200目筛，得到单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3细研颗粒。

6.根据权利要求1所述的一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法，其特征在于，S50中，所述烧结处理具体为：将S40得到的单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3细研颗粒置入石墨模具中，然后转移至等离子放电烧结炉中，在30MPa的压力条件下，以100℃/min的升温速率升温至1000℃，保温5min，然后随炉冷却，得到Li1.3+xAl0.3‑xMgxTi1.7(PO4)3单相陶瓷吸波材料。

7.根据权利要求1所述的一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法，其特征在于，S40得到的所述单相Li1.3+xAl0.3‑xMgxTi1.7(PO4)3细研颗粒还可以作为隐身涂层原料，对需隐身物体表面进行超音速等离子喷涂，获得Li1.3+xAl0.3‑xMgxTi1.7(PO4)3单相陶瓷涂层。

8.一种如权利要求1所述一种磷酸钛镁铝锂LAMTP单相陶瓷吸波材料的制备方法制得的磷酸钛镁铝锂LAMTP单相陶瓷吸波材料在吸波材料领域的应用。
