专利号: 2020107980947
申请人: 丁配和
专利类型:发明专利
专利状态:授权未缴费
专利领域: 光学
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

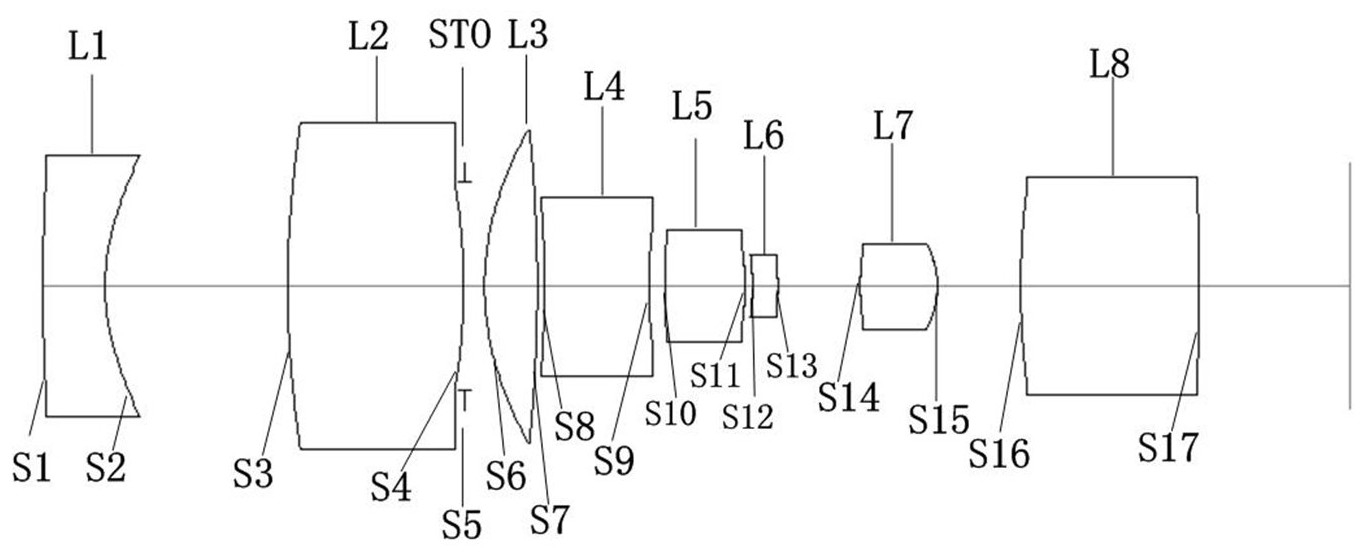

1.一种成像光学系统,其由从物方到像方依序排列的第一透镜、第二透镜、光阑、第三透镜、第四透镜、第五透镜、第六透镜、第七透镜和第八透镜组成;其中:第一透镜为负透镜,物侧面为凸面,像侧面为凹面;

第二透镜为正透镜,物侧面为凸面,像侧面为凸面;

第三透镜为正透镜,物侧面为凸面,像侧面为凸面;

第四透镜为负透镜,物侧面为凹面,像侧面为凹面;

第五透镜为正透镜,物侧面为凸面,像侧面为凸面;

第六透镜为负透镜,物侧面为凹面,像侧面为凸面;

第七透镜为正透镜,物侧面为凸面,像侧面为凸面;

第八透镜为正透镜,物侧面为凸面,像侧面为凸面;

所述成像光学系统满足条件式(1):‑1.3

0.5

1

0.3

2.根据权利要求1所述的成像光学系统,进一步满足下列条件式(2):

1

‑1.2

‑2.1

2.4

3.根据权利要求1所述的成像光学系统,进一步满足下列条件式(3):

4.8

10

1

2.2

0.45

4.根据权利要求1所述的成像光学系统,进一步满足下列条件式(4):|v5‑v6|>60.0                 (4)其中,v5为第五透镜的阿贝数,v6为第六透镜的阿贝数。

5.根据权利要求1‑4任一项所述的成像光学系统,其中第二透镜和第三透镜采用相同的材料。

6.根据权利要求1‑4任一项所述的成像光学系统,其中仅第一透镜像侧面,第二透镜物侧面,第三透镜物侧面和第八透镜像侧面为非球面。
