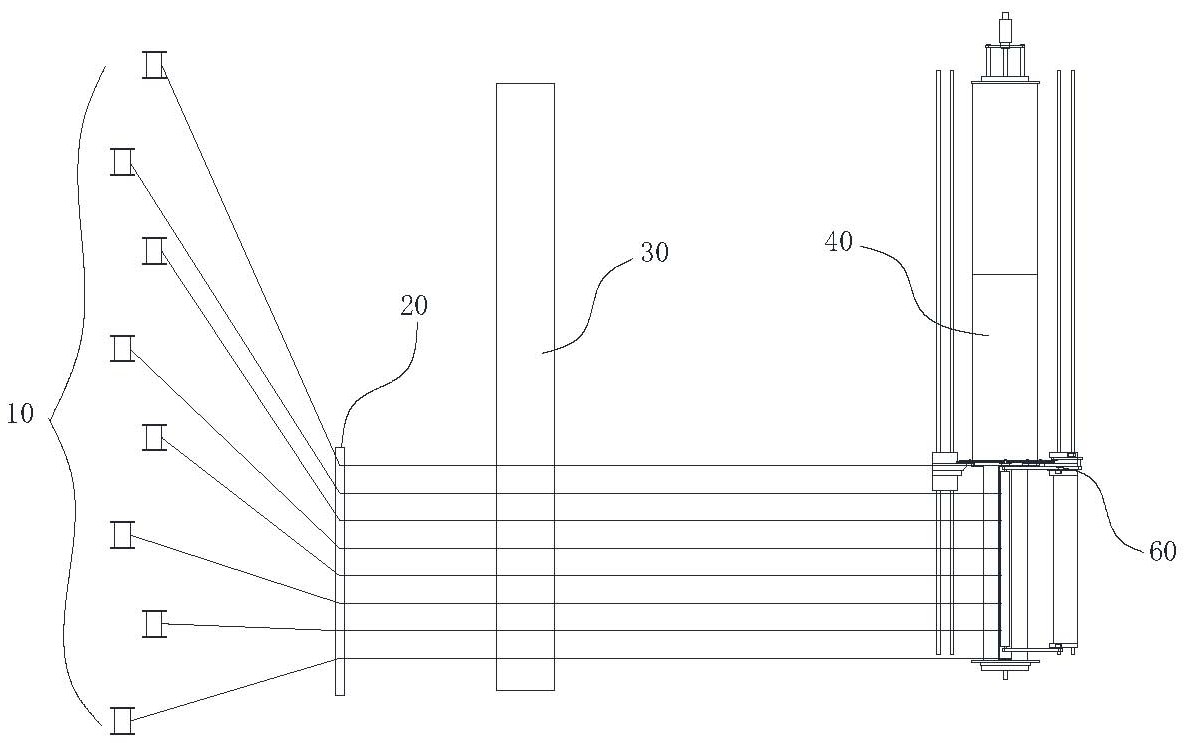

1.一种纺织机经线整平机构,其特征在于:包括同轴转动连接的外辊筒(40)和内辊筒(50),所述内辊筒(50)位于外辊筒(40)内部,所述外辊筒(40)的辊面上沿母线方向开设有贯穿外辊筒(40)筒壁的条孔(401);还包括驱动元件和动力分配机构(70),动力分配机构(70)被装配为能够在以下两工位间切换:工位一,动力分配机构(70)将驱动元件输出的动力单独传递给内辊筒(50)以驱动内辊筒(50)单独转动;工位二,动力分配机构(70)将驱动元件输出的动力同时专递给内辊筒(50)和外辊筒(40)以驱动内辊筒(50)和外辊筒(40)同步转动。
2.根据权利要求1所述的纺织机经线整平机构,其特征在于:所述动力分配机构(70)包括中心轴(71)、管轴(72)和花键套(73),所述花键套(73)套设在中心轴(71)外部,管轴(72)套设在花键套(73)外部,所述管轴(72)与中心轴(71)周向转动、轴向固定连接;所述中心轴(71)与内辊筒(50)同步转动连接,所述管轴(72)与外辊筒(40)同步转动连接,所述花键套(73)转动设置在机架上,且花键套(73)通过减速器与电机输出轴传动连接,所述中心轴(71)和管轴(72)沿轴线方向与花键套(73)构成滑动配合;所述中心轴(71)周面上设有第一花键(711),所述花键套(73)内环面设有第一键槽(731),所述花键套(73)外环面上设有第二花键(732),所述管轴(72)内环面上设有第二键槽(721);所述工位一为第一花键(711)与第一键槽(731)插合且第二花键(732)与第二键槽(721)脱离;所述工位二为第一花键(711)与第一键槽(731)插合且第二花键(732)与第二键槽(721)插合。
3.根据权利要求2所述的纺织机经线整平机构,其特征在于:所述管轴(72)与机架之间还设有当动力分配机构(70)单独驱动内辊筒(50)转动时能够将外辊筒(40)锁止在固定状态的锁止机构;所述锁止机构包括固机架固接的套管(74),所述套管(74)套设在管轴(72)外部,管轴(72)外环面设有第三花键(722),套管(74)内环面设有第三键槽(741),当第二花键(732)与第二键槽(721)脱离时,第三花键(722)与第三键槽(741)插合。
4.根据权利要求2所述的纺织机经线整平机构,其特征在于:所述外辊筒(40)上还设有用于开启或闭合条孔(401)的活动门(43),所述活动门(43)与动力分配机构(70)之间设有开闭调节机构,所述开闭调节机构被装配为当动力分配机构(70)位于工位一时活动门(43)开启,当动力分配机构(70)位于工位二时活动门(43)闭合且闭合后活动门(43)外壁与外辊筒(40)的外壁形成完整圆柱形辊面。
5.根据权利要求4所述的纺织机经线整平机构,其特征在于:所述活动门(43)为弧板状,活动门(43)的其中一条直边通过销轴(432)与外辊筒(40)内壁上设置的条槽(44)滑动枢接且枢轴与外辊筒(40)的轴线平行,活动门(43)内壁上设有推块(431),所述推块(431)沿外辊筒(40)轴向的垂向活动设置;所述开闭调节机构包括与管轴(72)相对固接的滑杆(76),所述滑杆(76)穿插在外辊筒(40)内部,且滑杆(76)沿外辊筒(40)轴线方向与外辊筒(40)构成相对活动配合;所述滑杆(76)与推块(431)之间设有传动机构,所述传动机构被装配为能够将所述滑杆(76)的轴向运动转化为所述推块(431)的垂向运动。
6.根据权利要求5所述的纺织机经线整平机构,其特征在于:所述传动机构包括滑杆(76)上设置的驱动块(82)以及外辊筒(40)内部滑动设置的从动块(83),所述从动块(83)的滑动方向与外辊筒(40)的轴线方向垂直,所述驱动块(82)和从动块(83)上分别设有相互配合的第一斜楔驱动面(821)和第一斜楔面(831),所述从动块(83)上铰接有第一连杆(84),第一连杆(84)与杠杆(85)的一端铰接,杠杆(85)中部与外辊筒(40)铰接,杠杆(85)另一端与第二连杆(86)的一端铰接,第二连杆(86)的另一端与所述推块(431)铰接;当第一斜楔驱动面(821)挤推第一斜楔面(831)时能够驱动推块(431)向外辊筒(40)外侧顶出从而使活动门(43)开启;所述传动机构还包括用于驱动活动门(43)闭合的第一弹性单元。
7.根据权利要求6所述的纺织机经线整平机构,其特征在于:所述内辊筒(50)设有n个,即第1内辊筒(50)、第2内辊筒(50)……第n内辊筒(50),第1内辊筒(50)、第2内辊筒(50)……第n内辊筒(50)沿外辊筒(40)的轴线方向顺序布置;所述动力分配机构(70)依次设有第1工位、第2工位……第2n工位,当动力分配机构(70)处于第2k工位时,动力分配机构(70)将驱动元件输出的动力同时专递给第k内辊筒(50)和外辊筒(40)以驱动第k内辊筒(50)和外辊筒(40)同步转动;当动机分配机构处于第2k-1工位时,动力分配机构(70)将驱动元件输出的动力单独传递给第k内辊筒(50)以驱动第k内辊筒(50)单独转动;其中n为正整数,k为1到n之间的正整数;所述活动门(43)和开闭调节机构与各内辊筒(50)一一对应设置,且各开闭调节机构共用同一滑杆(76)。
8.根据权利要求7所述的纺织机经线整平机构,其特征在于:所述第二花键(732)和第三键槽(741)分别沿轴线间断设置有n段,动力分配机构(70)位于第2k工位时,第二花键(732)的第k段与第二键槽(721)插合,且第三花键(722)与第三键槽(741)的所有区段均脱离;动力分配机构(70)位于第2k-1工位时,第二花键(732)的所有区段与第二键槽(721)脱离,第三花键(722)与第三键槽(741)的第k段插合;所述中心轴(71)上依次设有n段第四花键(77),所述各内辊筒(50)的内壁上分别设有一第四键槽(78);当动力分配机构(70)处于第2k工位和第2k-1工位时,第k段第四花键(77)与第k内辊筒(50)内的第四键槽(78)插合,且其余各段第四花键(77)与其余各内辊筒(50)内的第四键槽(78)均脱离;当动力分配机构(70)处于第2k-1工位时,第k内辊筒(50)对应的活动门(43)开启,其余各内辊筒(50)对应的活动门(43)闭合;当动力分配机构(70)处于第2k工位时所有活动门(43)均闭合。
9.根据权利要求8所述的纺织机经线整平机构,其特征在于:花键套(73)外环面上还设有第五花键(75),各内辊筒(50)的内环面上分别设有一第五键槽(79);当第二键槽(721)与第五花键(75)插合时,各第四花键(77)与各第五键槽(79)插合,使所有内辊筒(50)与外辊筒(40)同步转动;所述驱动块(82)与从动块(83)之间设有当动力分配机构(70)自第2n工位向第1工位返程时能够使驱动块(82)避开从动块(83)的避让机构,所述驱动块(82)与滑杆(76)上固定设置的固定座(81)滑动连接,驱动块(82)滑动路径的一端设有限位块(811),所述避让机构包括驱动块(82)与固定座(81)之间设置的第二弹性单元(812),第二弹性单元(812)被装配为其弹力能够使驱动块(82)与限位块(811)抵紧;所述驱动块(82)上还设有第二斜楔面(822),所述从动块(83)上设有第三斜楔面(832),当动力分配机构(70)自第2n工位向第1工位返程时,第三斜楔面(832)挤推第二斜楔面(822)使驱动块(82)能够向远离限位块(811)的方向滑动以避开所述从动块(83)。
10.一种蚕丝纺织机,其特征在于:包括权利要求1至9任意一项所述的纺织机经线整平机构。
