专利号: 2020108023327
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

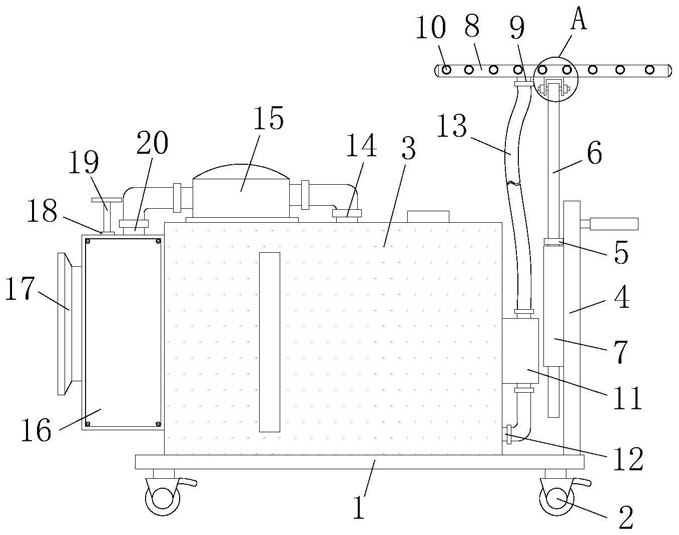

1.一种土木工程施工用降尘装置,其特征在于:包括底座(1)、水箱(3)、竖板(4)、吸尘机构和降尘机构,所述底座(1)的顶面依次固定安装有水箱(3)和竖板(4),所述吸尘机构安装在水箱(3)的一块侧板和顶板上,所述降尘机构安装在水箱(3)的一块侧板和竖板(4)上;

所述吸尘机构包括进风管(14)、离心泵(15)、离心泵(16)、风斗(17)、滤尘网(22)、隔板(23)和清灰机构,所述离心泵(16)固定安装在水箱(3)一侧板的外壁,所述离心泵(16)的一块侧板上固定贯穿安装有风斗(17),所述离心泵(16)的顶板上固定贯穿安装有出风接头(20),所述离心泵(16)内自下而上四分之一处水平固定连接有隔板(23),所述隔板(23)的顶面与离心泵(16)的顶板之间竖直安装有滤尘网(22),所述滤尘网(22)位于风斗(17)与出风接头(20)之间,所述清灰机构安装在离心泵(16)的顶板上,所述水箱(3)顶板的顶面依次固定安装有离心泵(15)和进风管(14),所述进风管(14)的底端延伸至靠近水箱(3)的底板处,所述离心泵(15)的输入端与输出端分别与出风接头(20)和进风管(14)的顶端卡套式连接,离心泵(15)的输入端还连接到通过一带有电磁阀的分支接口,该分支接口和进风管(14)分别位于离心泵(15)的左右两侧,其中分支接口的底端插入到水箱(3)的水液中,出风接头(20)内设置有一可滑动弹性套体,该套体的临近拉杆(19)侧设置有一弹性开口,该开口内设置有两半月形弹性密封板,该分支接口的底端贴近水箱(3)内壁;

所述清灰机构包括第二套筒(18)、拉杆(19)和毛刷(21),其中,拉杆的顶部设置有一挡板,在该拉杆(19)上升至顶端后,所述拉杆顶部的挡板可以插入到弹性开口中并紧密贴合于两半月形弹性密封板之间,同时该挡板插入拔出于弹性开口过程中同步带动到弹性套体在出风接头(20)内挤压形变或者拉伸形变,所述第二套筒(18)竖直固定贯穿安装在离心泵(16)的顶板上,所述拉杆(19)滑动套接在第二套筒(18)内部,所述拉杆(19)的底端固定安装有毛刷(21),所述毛刷(21)的工作面与滤尘网(22)的一侧面相触,所述隔板(23)将离心泵(16)的内部分为集尘区(24)和过滤区(25),所述隔板(23)上开有镂空槽(26),所述镂空槽(26)位于毛刷(21)的正下方;

所述降尘机构包括水管(8)、进水接头(9)、喷头(10)、水泵(11)、出液接头(12)、软管(13)和管道支撑机构,所述出液接头(12)水平固定贯穿安装在水箱(3)一块侧板的底部处,安装所述出液接头(12)的水箱(3)一块侧板的外壁固定安装有水泵(11),所述水泵(11)的输入端和输出端分别与出液接头(12)的一端以及软管(13)的一端卡套式连接,所述水管(8)上均匀等距的固定安装有多个喷头(10),所述水管(8)上固定安装有进水接头(9),所述进水接头(9)的一端以及喷头(10)的输入端均延伸至水管(8)的内部,所述软管(13)远离水泵(11)的一端与拉杆(19)的一端卡套式连接,所述水管(8)中部处的外壁安装有管道支撑机构;

所述管道支撑机构包括竖板(4)、挡环(5)、水管安装杆(6)、第一套筒(7)、凹型板(27)、安装轴(28)和紧固螺母(29),所述第一套筒(7)竖直固定焊接在靠近水泵(11)的竖板(4)的一侧面,所述水管安装杆(6)的外部螺纹安装有挡环(5),所述水管安装杆(6)滑动套接在第一套筒(7)内,且所述挡环(5)的底面与第一套筒(7)的顶部相触,所述水管安装杆(6)的顶端处水平固定贯穿安装有安装轴(28),所述安装轴(28)的两端分别贯穿凹型板(27)的两块侧板,所述安装轴(28)的两端处均螺纹安装有紧固螺母(29),所述紧固螺母(29)与凹型板(27)的外壁相触。

2.根据权利要求1所述的一种土木工程施工用降尘装置,其特征在于:所述底座(1)底板底面的四个拐角处安装有万向轮(2),所述风斗(17)为喇叭状风斗。

3.根据权利要求1所述的一种土木工程施工用降尘装置,其特征在于:所述离心泵(16)的一侧面通过螺钉安装有盖板,所述盖板与离心泵(16)接触处安装有橡胶密封条。

4.根据权利要求1所述的一种土木工程施工用降尘装置,其特征在于:所述水箱(3)的顶板上贯穿安装有加水嘴,所述水箱(3)的一块侧板上嵌入安装有液位观察窗。

5.根据权利要求1所述的一种土木工程施工用降尘装置,其特征在于:所述水箱(3)内竖直安装有活性炭滤网(30),所述活性炭滤网(30)位于进风管(14)与出液接头(12)之间,所述水箱(3)内放置有多包活性炭包(31)。

6.根据权利要求1所述的一种土木工程施工用降尘装置,其特征在于:所述竖板(4)一侧面的顶部处水平固定连接有两根把手,所述把手的外壁固定套接有硅胶防滑套。

7.根据权利要求1所述的一种土木工程施工用降尘装置,其特征在于:所述第二套筒(18)顶部处的内壁固定安装有橡胶密封圈,所述拉杆(19)的外壁与密封圈的内圈相触,所述拉杆(19)的顶端水平固定连接有提手。
