专利号: 202010802577X
申请人: 深圳市天同玩具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

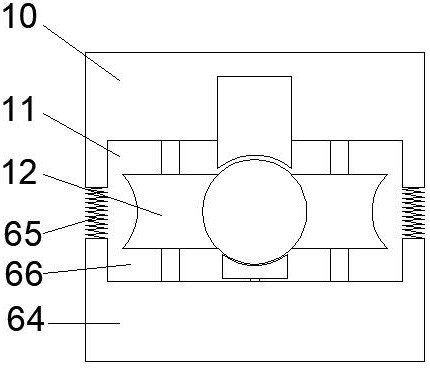

1.一种感应电缆积雪情况自动除雪除冰装置,包括上箱体,其特征在于:所述上箱体内设有开口向下且前后贯通的上工作腔,所述上箱体下方设有下箱体,所述下箱体内设有开口向上且前后贯通的下工作腔,所述上工作腔、下工作腔内设有贯穿所述上工作腔、下工作腔的电缆,所述上箱体与所述下箱体之间由以所述电缆为中心左右对称布置的连接弹簧固定连接,所述上工作腔上方设有传动腔,所述传动腔后侧设有感应腔,所述上工作腔上方设有支撑块,所述支撑块后端面与所述上箱体固定连接,所述支撑块内设有弹簧腔,所述弹簧腔向前连通设有开口向前的滑块腔,所述滑块腔内滑动配合连接设有滑块,所述滑块前端面固定连接设有除雪刀片,所述除雪刀片内设有电热丝腔,所述电热丝腔内固定连接设有电热丝,所述下工作腔下方连通设有,所述下方连通设有开口向下的流水通腔,所述后方设有锥齿腔,所述电缆左右两侧以所述电缆为中心对称布置的固定轮,所述固定轮内花键配合连接设有上转轴、下转轴,所述上转轴内设有开口下的上转轴腔,所述下转轴内设有开口向上的下转轴腔,所述上转轴腔内设有向下延伸至所述下转轴腔内的转轴丝杠,所述转轴丝杠上固定连接设有调节从动齿轮,所述固定轮内设有开口向调节从动齿轮的调节腔。

2.根据权利要求1所述的一种感应电缆积雪情况自动除雪除冰装置,其特征在于:所述弹簧腔内前端壁固定连接设有弹簧,所述弹簧前端面与所述滑块固定连接,所述弹簧腔下侧固定连接设有滑动变阻器,所述滑块后侧下端面固定连接设有金属片,所述金属片与所述滑动变阻器滑动配合连接。

3.根据权利要求1所述的一种感应电缆积雪情况自动除雪除冰装置,其特征在于:所述感应腔左右两端面固定连接设有固定轴;所述固定轴上转动配合连接设有重力摆,所述感应腔前后两端壁以所述重力摆为中心对称固定连接设有可调节弹簧,所述可调节弹簧靠近所述重力摆的一端固定连接设有接触金属片,所述接触金属片下方设有调节丝杠与所述感应腔前后两端壁固定转动配合连接,所述调节丝杠上螺纹配合连接设有可移动金属针。

4.根据权利要求1所述的一种感应电缆积雪情况自动除雪除冰装置,其特征在于:所述下工作腔下侧设有转轮腔,所述转轮腔左侧设有带轮腔,所述带轮腔左侧固定连接设有主电机,所述主电机右端面设有主电机轴向右贯穿所述带轮腔延伸至所述锥齿腔内,所述带轮腔内设有主动带轮与所述主电机轴固定连接,所述带轮腔内设有向右延伸至所述转轮腔内的转轮轴,所述主动带轮前侧设有从动带轮与所述转轮轴固定连接,所述从动带轮与所述主动带轮之间由皮带动力配合连接,所述转轮腔内设有转轮与所述转轮轴固定连接,所述转轮右端面固定连接设有转轮块。

5.根据权利要求4所述的一种感应电缆积雪情况自动除雪除冰装置,其特征在于:所述转轮右侧设有摇杆,所述摇杆内设有左右贯通的摇杆槽,所述转轮块与所述摇杆槽滑动配合连接,所述电缆下侧设有除冰块与所述摇杆上侧末端铰链接。

6.根据权利要求1所述的一种感应电缆积雪情况自动除雪除冰装置,其特征在于:所述锥齿腔内设有主动锥齿与所述主电机轴固定连接,所述主动锥齿右侧设有从动锥齿与所述右侧下转轴固定连接,所述主动锥齿与所述从动锥齿啮合,所述上转轴向上延伸至传动腔内,所述传动腔内设有传动齿轮与所述上转轴固定连接,所述传动腔内设有中间轴与所述传动腔上下两端壁转动配合连接;所述中间轴上固定连接设有中间齿轮与左右两侧传动齿轮啮合。

7.根据权利要求1所述的一种感应电缆积雪情况自动除雪除冰装置,其特征在于:所述调节腔下侧固定连接设有副电机,所述副电机上端面固定连接设有向上延伸至所述调节腔内的副电机轴,所述调节腔内设有调节主动齿轮与所述副电机轴固定连接,所述调节从动齿轮与所述调节主动齿轮啮合。
