专利号: 2020108032720
申请人: 山东鹏耀智佳精密工业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-12-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

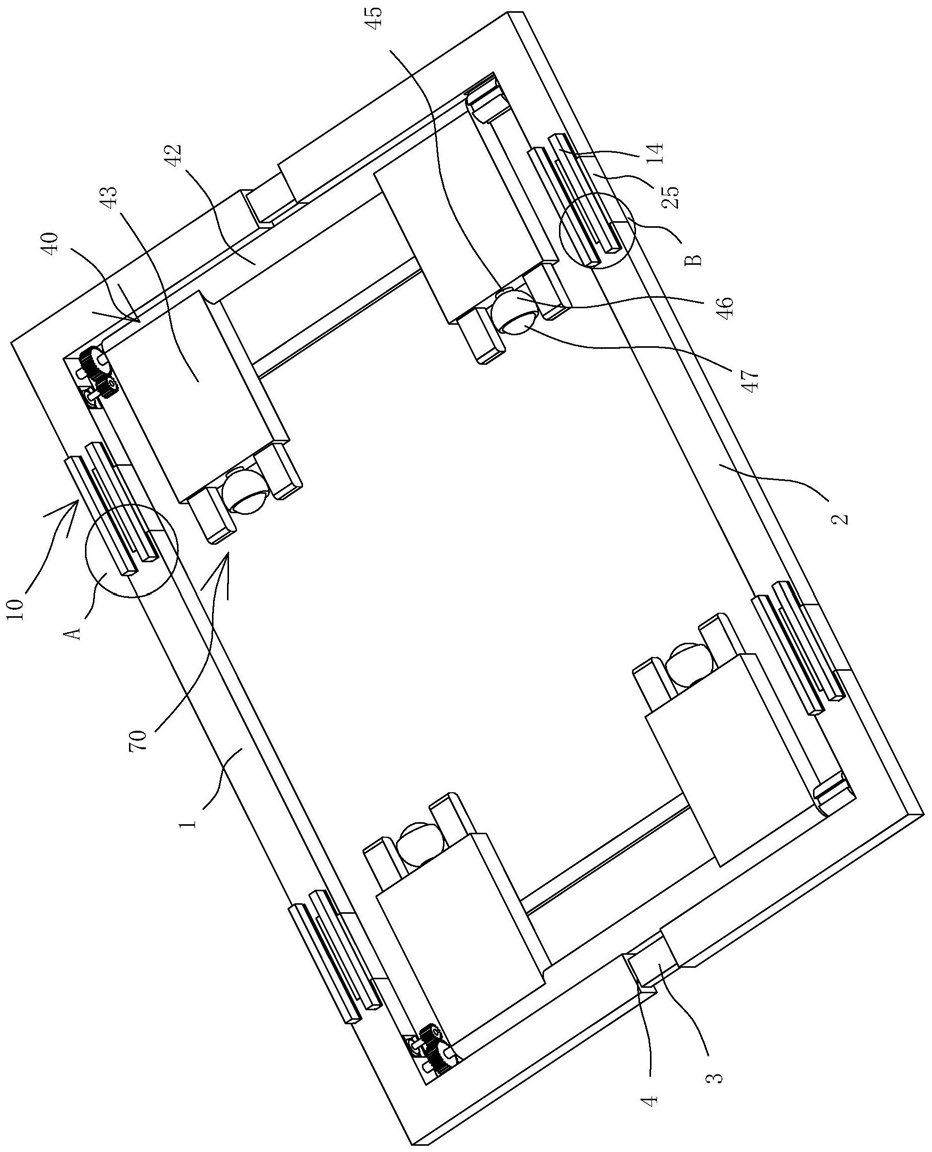

1.一种新能源汽车支撑移动设备,包括第一支架(1),其特征在于:所述第一机架(1)前侧设有第二支架(2),所述第二支架(2)后侧两端各设有伸缩杆(3),所述第一支架(1)前侧两端各设有伸缩槽(4),所述伸缩杆(3)设于所述伸缩槽(4)内,所述第一支架(1)和所述第二支架(2)两端均设有夹持机构(10),所述第一支架(1)内设有辅助汽车移动的移动机构(40),所述移动机构(40)前端设于所述第二支架(2)上,所述移动机构(40)前端设有锁定所述移动机构(40)角度的锁定机构(60)。

2.根据权利要求1所述的一种新能源汽车支撑移动设备,其特征在于:所述夹持机构(10)包括两个夹板(11),所述第一支架(1)和所述第二支架(2)两端均设有移动腔(16),所述移动腔(16)两侧各设有夹板槽(12),所述夹板槽(12)内两端各设有转动杆(13),所述夹板(11)设于所述转动杆(13)中间,所述夹板(11)上端设有夹持块(14),所述移动腔(16)下端两侧各设有顶块(15),所述顶块(15)外端与所述夹板(11)内端接触,所述移动腔(16)中间设有第一移动块(17),所述第一移动块(17)下端设有第一横板(18),所述第一横板(18)下端与所述顶块(15)上端接触,所述第一移动块(17)上端延伸至所述移动腔(16)上侧并设有压板(19),所述移动腔(16)下侧设有固定组件(20)。

3.根据权利要求2所述的一种新能源汽车支撑移动设备,其特征在于:所述固定组件(20)包括控制架(21),所述移动腔(16)外侧设有直槽(5),所述直槽(5)中间设有滑槽(22),所述控制架(21)设于所述滑槽(22)内,所述控制架(21)两端各设有直板(23),所述直板(23)下端设有斜块(24),所述直槽(5)两侧设有挡板(25),所述挡板(25)下端内侧设有导轨(26),所述斜块(24)设于所述导轨(26)内,所述挡板(25)上端设有凸块(27),所述凸块(27)内端与所述夹板(11)外端接触,所述滑槽(22)内左端两侧各设有凹槽(28),所述凹槽(28)内设有固定块(29),所述固定块(29)外端与所述凹槽(28)内壁外端之间设有若干均匀分布的第一弹簧(30),所述控制架(21)中间设有固定腔(31),所述固定块(29)内端设于所述固定腔(31)内,所述固定腔(31)中间设有第二移动块(32),所述固定腔(31)内壁上端设有弹簧腔(33),所述第二移动块(32)上端与所述弹簧腔(33)内壁上端之间设有第二弹簧(34),所述第二移动块(32)上端设有第二横板(35),所述第二移动块(32)下端延伸至所述控制架(21)下侧并设有推板(36)。

4.根据权利要求1所述的一种新能源汽车支撑移动设备,其特征在于:所述移动机构(40)包括两个主轴(41),所述主轴(41)各设于所述第一支架(1)内两端,所述主轴(41)前端设于所述第二支架(2)内,所述主轴(41)中间设有转轮(42),所述转轮(42)两端各设有支撑架(43),所述支撑架(43)下端设有连接孔(44),所述连接孔(44)内设有连接杆(45),所述连接杆(45)下端延伸至所述设有支撑架(43)外侧并设有轮架(46),所述轮架(46)内设有圆球形的轮胎(47),所述第一支架(1)内两端各设有电机槽(49),所述电机槽(49)内设有电动机(48),所述电动机(48)前端设有动力轴(50),所述动力轴(50)前端设有主动齿轮(51),所述主轴(41)后端设有从动齿轮(52),所述主动齿轮(51)与所述从动齿轮(52)相啮合,所述支撑架(43)内设有支撑组件(70)。

5.根据权利要求4所述的一种新能源汽车支撑移动设备,其特征在于:所述锁定机构(60)包括锁定轮(61),所述锁定轮(61)设于所述主轴(41)前端,所述锁定轮(61)上设有若干均匀分布的锁定槽(62),所述第二支架(2)内两端各设有安装槽(63),所述安装槽(63)内设有交流电磁铁(64),所述交流电磁铁(64)内设有锁定块(65),所述锁定块(65)内端设于所述锁定槽(62)内。

6.根据权利要求4所述的一种新能源汽车支撑移动设备,其特征在于:所述支撑组件(70)包括控制块(71),所述支撑架(43)中间设有空腔(72),所述控制块(71)设于所述空腔(72)中间,所述空腔(72)两侧各设有支撑槽(73),所述支撑槽(73)内设有支撑柱(74),所述支撑柱(74)上端与所述支撑槽(73)内壁上端之间设有复合弹簧(75),所述支撑柱(74)下端延伸至所述轮胎(47)下侧,所述支撑柱(74)中间设有卡槽(76),所述控制块(71)两端各设有连杆(77),所述连杆(77)通过第一定位销(78)与所述控制块(71)可转动连接,所述连杆(77)外侧设有卡块(79),所述连杆(77)通过第二定位销(80)与所述卡块(79)可转动连接,所述卡块(79)外端设于所述卡槽(76)内,所述控制块(71)上端与所述空腔(72)内壁上端之间设有复位弹簧(81),所述控制块(71)外端设有连接块(82),所述连接块(82)外端延伸至所述支撑架(43)外侧,单侧的两个所述连接块(82)之间设有连接杆(83)。
