专利号: 2020108033174
申请人: 义乌市一平汽车贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

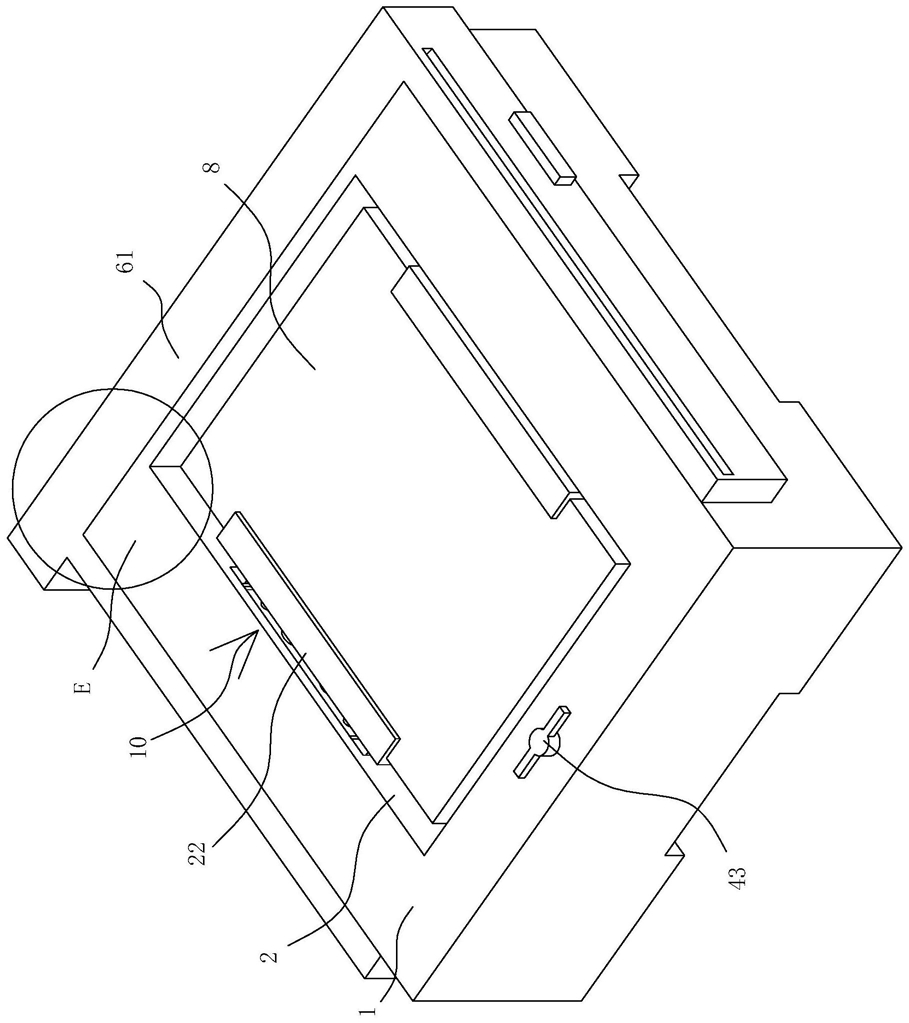

1.一种防雨的新能源汽车应急充电电源设备,包括底座(1),其特征在于:所述底座(1)内设有安装腔(2),所述安装腔(2)内设有具有缓冲功能的夹持机构(10),所述夹持机构(10)中间设有电源模块(8),所述底座(1)上端设有可升降的防雨机构(60),所述底座(1)下端设有散热机构(90);

所述夹持机构(10)包括缓冲板(11),所述缓冲板(11)设于所述安装腔(2)内,所述缓冲板(11)下端四角各设有弹簧槽(12),所述弹簧槽(12)内壁上端与所述安装腔(2)内壁下端之间设有缓冲弹簧(13),所述安装腔(2)内前后两端各设有滑块槽(14),所述滑块槽(14)内设有滑块(15),所述滑块槽(14)内左右两端各设有弹簧板(16),所述弹簧板(16)外端与所述滑块槽(14)内壁外端之间设有第一弹簧(17),所述弹簧板(16)内端与所述滑块(15)外端接触,所述滑块(15)内侧设有夹板(18),所述夹板(18)外端两侧各设有连接杆(19),所述滑块(15)内端设有与所述连接杆(19)相适配的连接槽(20),所述连接杆(19)外端设于所述连接槽(20)内,所述夹板(18)外端与所述滑块(15)内端之间设有第二弹簧(21),所述夹板(18)上端设有挡板(22),所述电源模块(8)设于所述缓冲板(11)上端,所述夹板(18)内端与所述电源模块(8)外端接触,所述挡板(22)设于所述电源模块(8)上侧,所述底座(1)上端设有控制组件(30),所述控制组件(30)两端各与两侧的所述滑块(15)相连;

所述控制组件(30)包括两个移动架(31),所述底座(1)上端设有移动槽(32),两个所述移动架(31)设于所述移动槽(32)内两端,所述移动槽(32)两端各与两侧的所述滑块槽(14)相连,所述滑块(15)外端设有连接腔(33),所述移动架(31)右端设有连接块(34),所述连接块(34)设于所述连接腔(33)内,连接块(34)与连接腔(33)为滑动连接,所述移动架(31)左端设有连接板(36),所述连接板(36)内端设有安装槽(37),所述安装槽(37)内设有齿条(38),所述移动槽(32)左侧中间设有控制杆(39),所述控制杆(39)中间设有传动键(40),所述控制杆(39)中间设有齿轮(41),所述齿轮(41)内设有第一键槽(42),所述传动键(40)上端设于所述第一键槽(42)内,所述齿轮(41)与所述齿条(38)相啮合,所述控制杆(39)上端延伸至所述底座(1)外侧并设有旋钮(43),所述移动槽(32)下侧设有固定腔(44),所述固定腔(44)中间设有转轮(45),所述转轮(45)内设有第二键槽(46),所述传动键(40)下端设于所述第二键槽(46)内,所述固定腔(44)两侧各设有固定块(47),所述固定块(47)内端与所述转轮(45)外端贴合,所述固定块(47)外端与所述固定腔(44)内壁外端之间设有复合弹簧(48),所述固定腔(44)下端设有空槽(49),所述控制杆(39)下端延伸至所述空槽(49)内并设有凸块(51),所述固定块(47)下端设有推板(50),所述推板(50)下端延伸至所述空槽(49)内并与所述凸块(51)接触。

2.根据权利要求1所述的一种防雨的新能源汽车应急充电电源设备,其特征在于:所述防雨机构(60)包括升降架(61),所述底座(1)右端设有支撑台(3),所述升降架(61)右端设于所述支撑台(3)上侧,所述升降架(61)后端设有动力腔(62),所述动力腔(62)内设有电动机(63),所述电动机(63)前端设有旋转轴(64),所述升降架(61)右端设有空腔(65),所述旋转轴(64)前端延伸至所述空腔(65)内并设有旋转轮(66),所述旋转轮(66)外端缠绕设有防水布(67),所述升降架(61)左端两侧各设有导轨(68),所述导轨(68)之间设有移动杆(69),所述防水布(67)上端设于所述移动杆(69)右端,所述移动杆(69)设于所述底座(1)上侧,所述导轨(68)与所述空腔(65)之间设有停止块(70),所述导轨(68)外侧设有第一排水槽(71),所述空腔(65)下端设有第二排水槽(72),所述底座(1)前后两端各设有固定组件(80)。

3.根据权利要求2所述的一种防雨的新能源汽车应急充电电源设备,其特征在于:所述固定组件(80)包括卡块(81),所述底座(1)前后两端各设有直槽(82),所述卡块(81)设于所述直槽(82)内,所述卡块(81)内端与所述直槽(82)内壁内端之间设有若干均匀分布的复位弹簧(83),所述升降架(61)内壁前后两端各设有通槽(84),所述卡块(81)外端设于所述通槽(84)内,所述通槽(84)内设有直板(85),所述直板(85)内端与所述卡块(81)外端接触,所述直板(85)两端各设有限位板(86)。

4.根据权利要求1所述的一种防雨的新能源汽车应急充电电源设备,其特征在于:所述散热机构(90)包括电机(91),所述底座(1)中间设有通风口(4),所述通风口(4)左端设有传动腔(92),所述电机(91)设于所述传动腔(92)内,所述电机(91)设上端设有动力轴(93),所述动力轴(93)上端设有主动带轮(94),通风口(4)中间设有支架(95),所述支架(95)中间设有传动轴(96),所述传动轴(96)上端设有从动带轮(97),所述主动带轮(94)外端套设有传动带(98),所述传动带(98)右端套设于所述从动带轮(97)外端,所述传动轴(96)下端设有风扇(99),所述通风口(4)上下两端各设有筛网(9)。
