1.一种蜂巢状石墨相氮化碳/石墨烯复合材料的制备方法，其特征在于，其包括：

将薄层石墨烯、SiO2微球和双氰胺按照质量比1:11～128:62.5～250分散于无水乙醇中，充分混合后干燥，得到前驱物；

将所述前驱物于530～600℃下煅烧2～3h，冷却后将所得产物与氢氟酸混合，于水浴75～85℃下搅拌5～7h后，洗涤干燥。

2.根据权利要求1所述的蜂巢状石墨相氮化碳/石墨烯复合材料的制备方法，其特征在于，所述前驱物的制备方式包括：先将所述薄层石墨烯和SiO2微球加入到无水乙醇中，超声分散20～40min后，再加入所述双氰胺，于20℃～30℃下恒温搅拌18～30h后，将所得混合物于50～60℃下干燥。

3.根据权利要求1所述的蜂巢状石墨相氮化碳/石墨烯复合材料的制备方法，其特征在于，所述薄层石墨烯的制备方法包括：以石墨纸为阳极，碳棒为阴极，浓硫酸为电解液，在恒电流0.2A下进行氧化剥离后，得到石墨烯氧化物粉体；再将所述石墨烯氧化物粉体超声分散于水中，调节pH至9.5～10.5，加入水合肼，于75～85℃下反应9～11h后，洗涤干燥。

4.根据权利要求3所述的蜂巢状石墨相氮化碳/石墨烯复合材料的制备方法，其特征在于，所述石墨烯氧化物粉体与所述水合肼的质量体积比为1:0.015。

5.根据权利要求1所述的蜂巢状石墨相氮化碳/石墨烯复合材料的制备方法，其特征在于，所述SiO2微球的直径为200～600nm。

6.根据权利要求1或5所述的蜂巢状石墨相氮化碳/石墨烯复合材料的制备方法，其特征在于，所述SiO2微球的制备方法包括：将正硅酸乙酯滴加在乙醇的水溶液中，再向所得混合溶液中滴加氨水，于20℃～30℃下恒温陈化18～30h后，离心过滤，将所得粉体于55～65℃下干燥。

7.根据权利要求1所述的蜂巢状石墨相氮化碳/石墨烯复合材料的制备方法，其特征在于，在煅烧所述前驱物的步骤中，升温速率为4～6℃/min。

8.一种蜂巢状石墨相氮化碳/石墨烯复合材料，其特征在于，其通过如权利要求1～7任一项所述的制备方法制得。

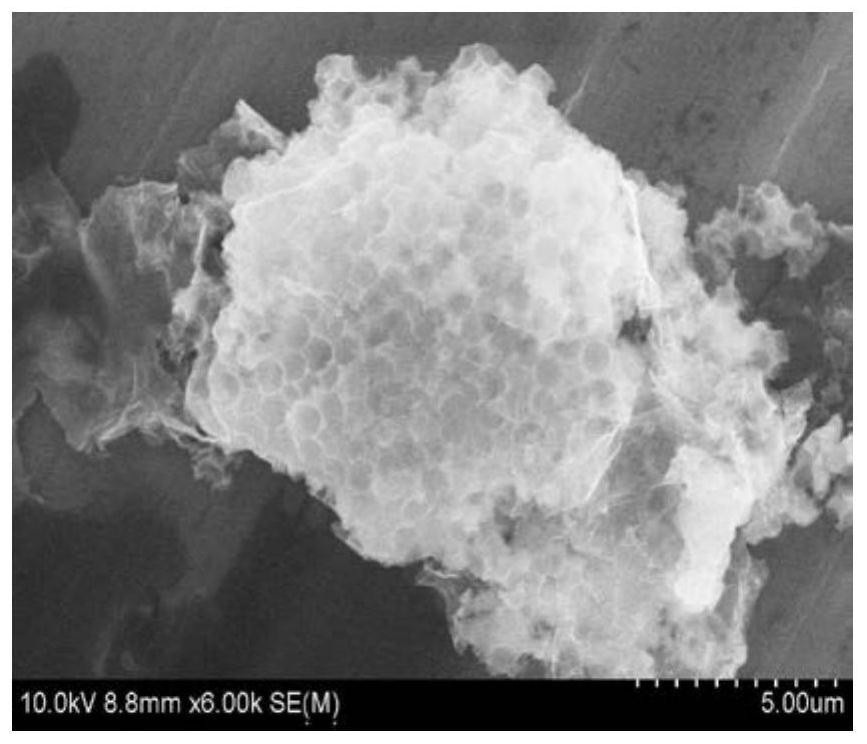

9.根据权利要求8所述的蜂巢状石墨相氮化碳/石墨烯复合材料，其特征在于，其具有蜂巢状结构，孔径为200～600nm，孔隙率为26％～85％。
