专利号: 2020108049384
申请人: 浙江麦知网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

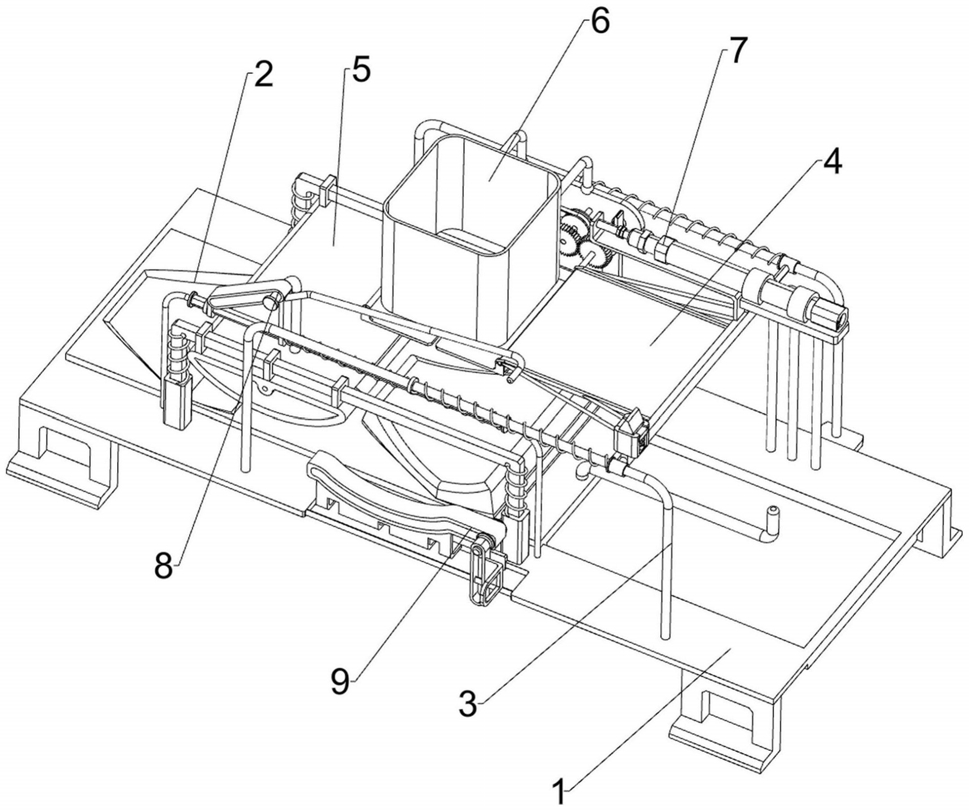

1.一种古建筑用青砖滴水瓦雏泥模压装置,其特征在于,包括有:支撑座(1),其上滑动式连接有放置板(2);

第一导轨(3),其为两个设置,两个第一导轨(3)分别连接在支撑座(1)顶部两侧,两侧第一导轨(3)之间滑动式连接有切割钢板(4);

压制组件(5),其设置在支撑座(1)上;

下料组件(6),其设置在支撑座(1)上;

打开组件(7),其设置在支撑座(1)与第一导轨(3)之间。

2.根据权利要求1所述的一种古建筑用青砖滴水瓦雏泥模压装置,其特征在于,压制组件(5)包括有:第二导轨(51),其为两个设置,两个第二导轨(51)分别滑动式连接在支撑座(1)顶部两侧,第二导轨(51)与支撑座(1)之间连接有压缩弹簧(52);压制模具(53),其滑动式连接在两侧第二导轨(51)之间。

3.根据权利要求2所述的一种古建筑用青砖滴水瓦雏泥模压装置,其特征在于,下料组件(6)包括有:安装架(61),其连接在支撑座(1)顶部一侧,安装架(61)上连接有储料框(62),切割钢板(4)与储料框(62)滑动配合;

第一挡板(63),其铰接连接在安装架(61)一侧;

第二挡板(631),其铰接连接在安装架(61)另一侧,第一挡板(63)和第二挡板(631)配合能够挡住储料框(62)的出料端;

转轴(64),其转动式连接在安装架(61)上,转轴(64)与第一挡板(63)的传动轴传动连接;

传动齿轮(65),其连接在转轴(64)上;

驱动齿轮(66),其连接在第二挡板(631)的传动轴上,驱动齿轮(66)与传动齿轮(65)啮合。

4.根据权利要求3所述的一种古建筑用青砖滴水瓦雏泥模压装置,其特征在于,打开组件(7)包括有:气缸(71),其安装在支撑座(1)顶部,气缸(71)的伸缩杆与切割钢板(4)连接;

顶板(72),其连接在切割钢板(4)上;

转盘(73),其连接在第二挡板(631)的传动轴上,转盘(73)上连接有连接板(74),连接板(74)与顶板(72)配合;

扭力弹簧(75),其连接在转盘(73)与安装架(61)之间;

第一复位弹簧(76),其连接在切割钢板(4)与第一导轨(3)之间。

5.根据权利要求4所述的一种古建筑用青砖滴水瓦雏泥模压装置,其特征在于,还包括有移动组件(8),移动组件(8)包括有:第三导轨(81),其连接在支撑座(1)顶部另一侧,第三导轨(81)上滑动式连接有滑动框(82),滑动框(82)与第三导轨(81)之间连接有第二复位弹簧(85);

连接杆(83),其滑动式连接在滑动框(82)上,连接杆(83)与压制模具(53)连接;

延伸杆(84),其连接在滑动框(82)上;

楔形块(86),其滑动式连接在切割钢板(4)顶部,楔形块(86)与延伸杆(84)配合,楔形块(86)与切割钢板(4)之间连接有弹性件(87)。

6.根据权利要求5所述的一种古建筑用青砖滴水瓦雏泥模压装置,其特征在于,还包括有切割组件(9),切割组件(9)包括有:导向框(91),其为两个设置,两个导向框(91)分别连接在支撑座(1)顶部两侧,导向框(91)中部为弧形设置,导向框(91)上的弧形与压制模具(53)底部的弧形一致;

滑轴(92),其为两个设置,两个滑轴(92)分别滑动式连接在两个导向框(91)内,两个滑轴(92)之间连接有切割线(93);

移动框(94),其滑动式连接在支撑座(1)顶部靠近其中一个滑轴(92)的一侧,移动框(94)与与其靠近的滑轴(92)滑动配合。
