专利号: 2020108050659
申请人: 浙江麦知网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

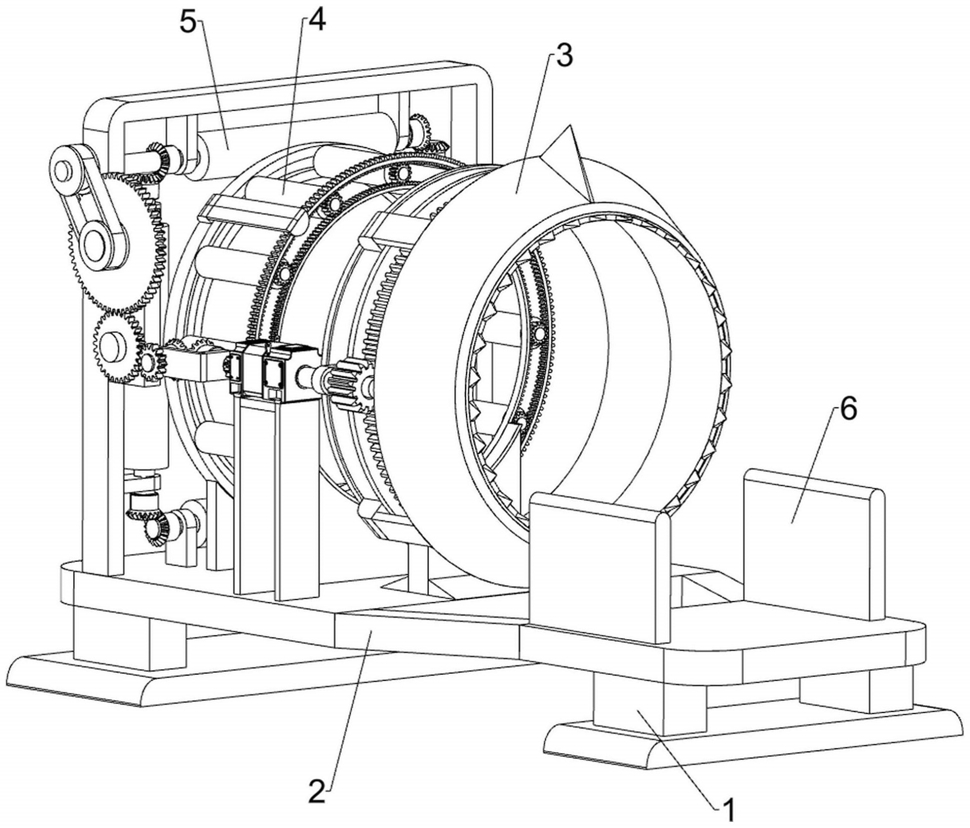

1.一种古木拱廊修建用木材切割机设备,其特征在于,包括:安装板(2),其底部的两侧均连接有底座(1);

切割机构(3),安装板(2)上安装有切割机构(3);

打磨机构(4),安装板(2)上安装有打磨机构(4),切割机构(3)和打磨机构(4)传动连接。

2.根据权利要求1所述的一种古木拱廊修建用木材切割机设备,其特征在于,切割机构(3)包括:第一固定套环架(31),安装板(2)中间连接有第一固定套环架(31);

滑动空心桶(32),第一固定套环架(31)内壁转动式连接有滑动空心桶(32);

切割刃(33),滑动空心桶(32)上连接有多个切割刃(33);

连接架(34),第一固定套环架(31)外壁连接有多个连接架(34);

废料隔离罩(35),连接架(34)之间连接有废料隔离罩(35);

固定齿条环(37),滑动空心桶(32)的外壁连接有固定齿条环(37);

安装架(39),安装板(2)上靠近第一固定套环架(31)的一侧连接有安装架(39);

高速电机(38),安装架(39)上安装有高速电机(38);

第一齿轮(36),高速电机(38)上连接有第一齿轮(36),第一齿轮(36)与固定齿条环(37)啮合。

3.根据权利要求2所述的一种古木拱廊修建用木材切割机设备,其特征在于,打磨机构(4)包括:第二固定套环架(41),安装板(2)上靠近第一固定套环架(31)的另一侧连接有第二固定套环架(41);

第一轴杆(43),第二固定套环架(41)内滑动式且转动式连接有多个第一轴杆(43);

打磨轮(42),第一轴杆(43)上连接有打磨轮(42);

第二齿轮(44),第一轴杆(43)上靠近打磨轮(42)的一侧连接有第二齿轮(44);

固定环状齿条架(45),第二固定套环架(41)一侧固定连接有固定环状齿条架(45),固定环状齿条架(45)与第二齿轮(44)啮合;

滑动双面齿条环(46),第二齿轮(44)的外侧之间套有滑动双面齿条环(46),滑动双面齿条环(46)与第二齿轮(44)啮合;

限位板(47),第一固定套环架(31)外壁连接有两个限位板(47),限位板(47)与滑动双面齿条环(46)滑动式连接;

第三齿轮(48),高速电机(38)上连接有第三齿轮(48),第三齿轮(48)与滑动双面齿条环(46)啮合。

4.根据权利要求3所述的一种古木拱廊修建用木材切割机设备,其特征在于,还包括出料机构(5),出料机构(5)包括:固定框(51),安装板(2)上靠近第二固定套环架(41)的一侧连接有固定框(51);

安装座(52),安装板(2)上靠近固定框(51)的两侧均连接有安装座(52);

第二轴杆(56),固定框(51)内的上部转动式连接有第二轴杆(56);

固定架(511),固定框(51)一侧连接有固定架(511);

减速齿轮组(58),固定架(511)上转动式连接有减速齿轮组(58);

传动皮带组(57),减速齿轮组(58)与第二轴杆(56)之间连接有传动皮带组(57);

第三锥齿轮(59),减速齿轮组(58)上连接有第三锥齿轮(59);

第四锥齿轮(510),第三齿轮(48)的连接轴上连接有第四锥齿轮(510),第四锥齿轮(510)与第三锥齿轮(59)啮合;

滚轮(53),安装座(52)之间和固定框(51)内的两侧均转动式连接有滚轮(53),第二轴杆(56)上也连接有滚轮(53);

第一锥齿轮(54),其中一个滚轮(53)的两侧均连接有第一锥齿轮(54);

第二锥齿轮(55),另两个滚轮(53)的两端均连接有第二锥齿轮(55),第二锥齿轮(55)与第一锥齿轮(54)啮合,第二轴杆(56)的两侧也均连接有第二锥齿轮(55),第二轴杆(56)上的第二锥齿轮(55)与滚轮(53)上的第二锥齿轮(55)啮合。

5.根据权利要求4所述的一种古木拱廊修建用木材切割机设备,其特征在于,还包括:原料导向架(6),安装板(2)上靠近废料隔离罩(35)的一侧连接有两个原料导向架(6)。
