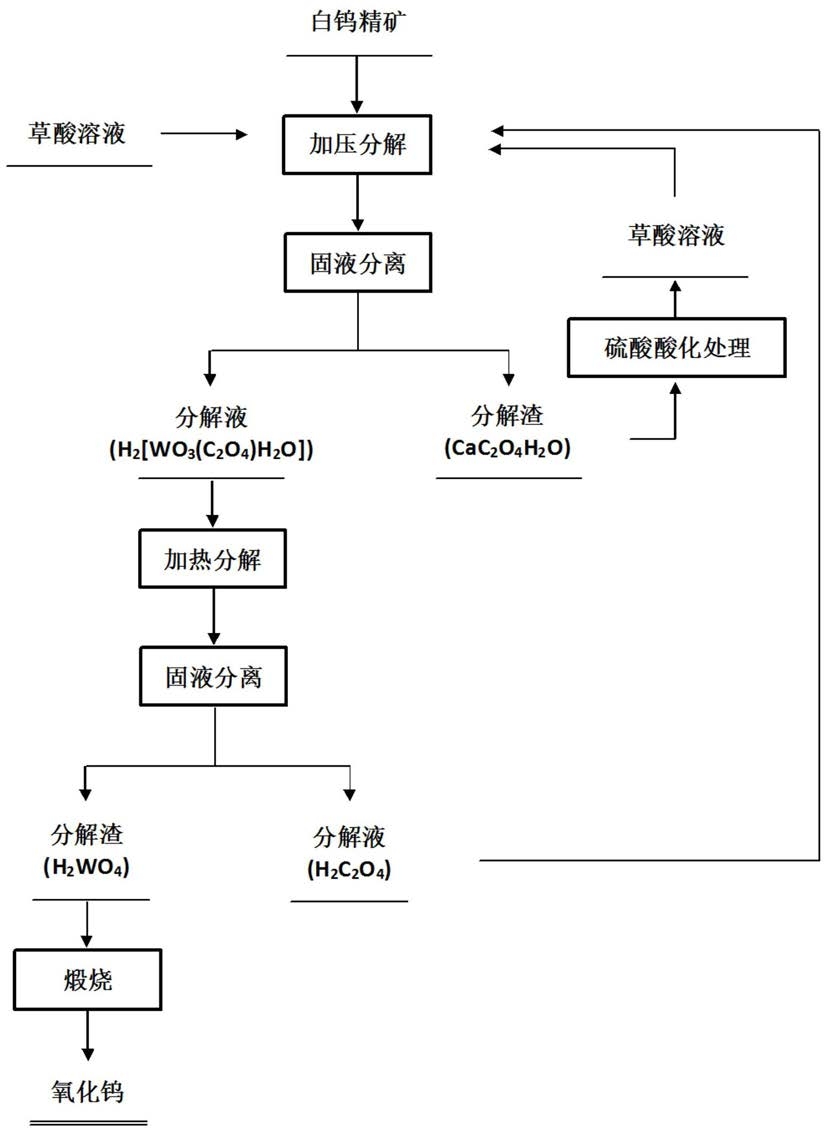

1.一种草酸加压分解白钨精矿直接制备氧化钨的方法，其特征在于，包括以下步骤：（1）草酸加压分解白钨精矿；（2）络合物(H2[WO3(C2O4)H2O])加热分解；（3）钨酸煅烧制备氧化钨；

所述步骤（1）草酸加压分解白钨精矿具体步骤为：(a) 加压分解：按照1：（4~15）g/ml的固液比，将粒度小于200μm，品位为以WO3计30~70%的白钨精矿粉加入到浓度为0.5 2.0mol/L的草酸溶液中以进行白钨精矿的加压分解反应；

~

设置加压条件为1.00 2.50MP a，使得反应温度维持在50 90℃，反应时间为1 3h；

~ ~ ~

(b) 固液分离：将在步骤(a)中加压分解后得到的固液混合物进行固液分离，得到以络合物(H2[WO3(C2O4)H2O])为主的液相，和以草酸钙为主的固相；

所述步骤（1）草酸加压分解白钨精矿中，对得到的以草酸钙为主的固相进行硫酸酸化处理后，可得到草酸，得到的草酸可收集回用于加压分解步骤；

所述步骤（2）络合物(H2[WO3(C2O4)H2O])加热分解中，得到的以草酸为主的分解液可回用于加压分解步骤；

所述步骤（2）络合物(H2[WO3(C2O4)H2O])加热分解具体步骤为：(a) 加热分解：将在步骤(2)中得到的液相在常压进行加热分解；加热分解过程中设置加热温度为50 100℃，加热时间为1 3h；

~ ~

(b) 固液分离：将在步骤(a)中加热分解后得到的固液混合物进行固液分离，得到以草酸为主的分解液，和以钨酸为主的分解渣。

2.根据权利要求1所述的方法，其特征在于，所述步骤（1）草酸加压分解白钨精矿步骤(a) 加压分解中，固液比条件为1：6g/ml，草酸溶液浓度条件为0.8mol/L，加压条件最佳为

2.00MPa，反应温度为90℃，反应时间为2h。

3.根据权利要求1所述的方法，其特征在于，所述步骤（2）络合物(H2[WO3(C2O4)H2O])加热分解的步骤（a）加热分解中，加热温度为85℃，加热时间为2h。

4.根据权利要求1所述的方法，其特征在于，所述步骤（3）钨酸煅烧制备氧化钨具体步骤为：将步骤(2)中得到的以钨酸为主的分解渣洗净并干燥后进行煅烧，可直接得到氧化钨。

5.根据权利要求1所述的方法，其特征在于，所述步骤（3）钨酸煅烧制备氧化钨中，煅烧温度设置为650 800℃，煅烧时间为1 4h。

~ ~

6.根据权利要求5所述的方法，其特征在于，所述步骤（3）钨酸煅烧制备氧化钨中，煅烧温度设置为700℃，煅烧时间为3h。
