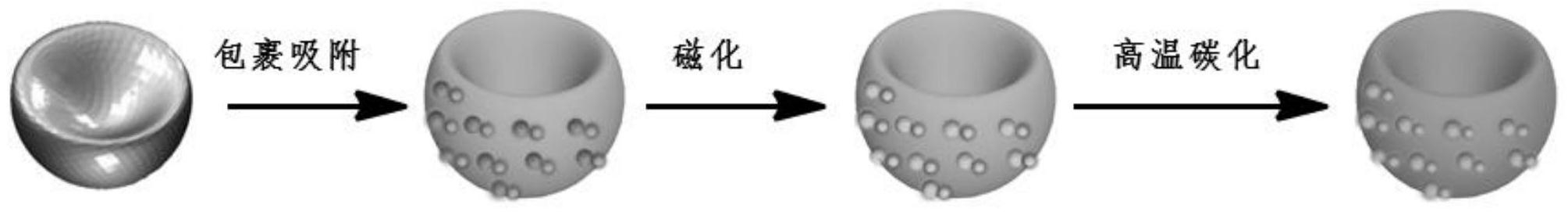

1.一种碗状C掺杂磁性中空介孔纳米材料的制备方法，其特征在于，所述方法如下：(1)制备碗状聚苯乙烯/丙烯酸内核

将丙烯酰胺和苯乙烯置于反应容器中，加入1,4-二氧六环中至两者溶解，依次加入水和引发剂，超声后搅拌升温至65-85℃，保温搅拌反应15-24h，然后置于液氮中抽真空，随后密封所述反应容器，待所述反应容器恢复至室温后置于105-120℃下反应2-4d，冷却后固液分离，取固相I进行洗涤，晾干制得碗状聚苯乙烯/丙烯酸内核；所述丙烯酰胺、苯乙烯、1,4-二氧六环、水和引发剂的摩尔体积比为15:10:10:50:0.3，mmol:mmol:mL:mL:mmol；

(2)制备包裹铁离子的纳米碗

将步骤(1)中制备的碗状聚苯乙烯/丙烯酸内核、二价铁盐和三价铁盐加入聚乙烯醇水溶液中，混匀后保护气氛下加入丙烯酰胺乙醇溶液，再次混匀后加入单体、交联剂乙醇溶液和引发剂水溶液，冰浴条件下超声，然后升温至85-100℃，保温搅拌反应36-48h，最后固液分离，取固相II进行洗涤，晾干制得包裹铁离子的纳米碗；所述碗状聚苯乙烯/丙烯酸内核、二价铁盐中Fe2+、三价铁盐中Fe3+、丙烯酰胺、单体、交联剂和引发剂的质量摩尔比为0.4-

1.2:1-1.75:2-2.5:3-3.6:0.6-1.0:0.3-0.8:1.4-2.1，g:mmol:mmol:mmol:mmol:mmol:mmol；

(3)制备磁性纳米碗

将步骤(2)中制备的包裹铁离子的纳米碗分散于水中，加碱溶液调pH值至11-13后搅拌

36-48h，随后置于磁分离架上，弃上清，洗涤后冻干，制得磁性纳米碗粉末；

(4)碗状C掺杂磁性中空介孔纳米材料

将步骤(4)中制备的磁性纳米碗粉末碳化处理，制得碗状C掺杂磁性中空介孔纳米材料。

2.如权利要求1所述的方法，其特征在于，步骤(1)中，所述超声具体为：在超声功率为

800-1200W，温度为25-30℃下超声30-45min；步骤(2)中，所述超声具体为：在超声功率为

800-1200W下超声25-30min，期间工作2-5s，停止2-5s。

3.如权利要求1所述的方法，其特征在于，步骤(1)中，所述搅拌升温和保温搅拌反应时的搅拌速度为550-950rpm；步骤(3)中，所述搅拌的速率为550-950rpm。

4.如权利要求1所述的方法，其特征在于，步骤(1)中，所述升温至65-85℃具体为：以5-

30min升温至65-85℃。

5.如权利要求1所述的方法，其特征在于，步骤(1)和步骤(2)中，所述固液分离具体为：以13000-14000rpm的速度离心2-8min。

6.如权利要求1所述的方法，其特征在于，步骤(1)和步骤(2)中，所述洗涤具体为：以去离子水洗涤2-3次后再以无水乙醇洗涤2-3次；步骤(3)中，所述洗涤具体为：以无水乙醇洗涤2-3次。

7.如权利要求1所述的方法，其特征在于，步骤(4)中，所述碳化处理具体为：保护气氛下于340-840℃下保温24-36h。

8.如权利要求1-7任一项所述的方法，其特征在于，步骤(1)中，所述引发剂为过硫酸钾。

9.如权利要求1-7任一项所述的方法，其特征在于，步骤(2)中，所述二价铁盐为FeSO4·

7H2O；所述三价铁盐为FeCl3·6H2O；所述单体为苯乙烯；所述交联剂乙醇溶液为二甲基丙烯酸乙二醇酯乙醇溶液；所述引发剂水溶液为过硫酸钾水溶液。

10.由权利要求1-9任一项所述的方法制备的碗状C掺杂磁性中空介孔纳米材料。
