1.一种Bi/MOF衍生多孔碳球复合材料的制备方法，其特征在于，所述Bi/MOF衍生多孔碳球复合材料由N掺杂MOF衍生多孔碳球表面负载纳米级金属Bi颗粒制得，制备方法包括以下步骤：（1）将金属盐加入到第一混合溶剂中得金属盐溶液，经一次水热反应得金属氧化物，所述金属盐溶液的浓度为0.04 0.05mol/L；所述金属盐为锌盐或铁盐；所述第一混合溶剂由~三乙醇胺与去离子水按照体积比1：（5 7）的混合制得；一次水热反应温度为140 170℃，时~ ~间为2 3h；

~

（2）将步骤（1）制得的金属氧化物分散于第二混合溶剂中得金属氧化物溶液，在金属氧化物溶液中加入含氮配体，经二次水热反应得N掺杂金属氧化物/MOF复合材料，所述金属氧化物溶液的浓度为0.04 0.05mol/L；所述第二混合溶剂由二甲基甲酰胺与去离子水按照体~积比（2 4）：1的混合制得；二次水热反应温度为60 80℃，时间为12 24h；所述含氮配体选自~ ~ ~

2‑甲基咪唑、咪唑和吡啶中的一种或几种混合；所述含氮配体在金属氧化物溶液中的添加量为0.2g/mL；

（3）将步骤（2）制得的N掺杂金属氧化物/MOF复合材料高温退火得到N掺杂MOF衍生多孔碳化物；

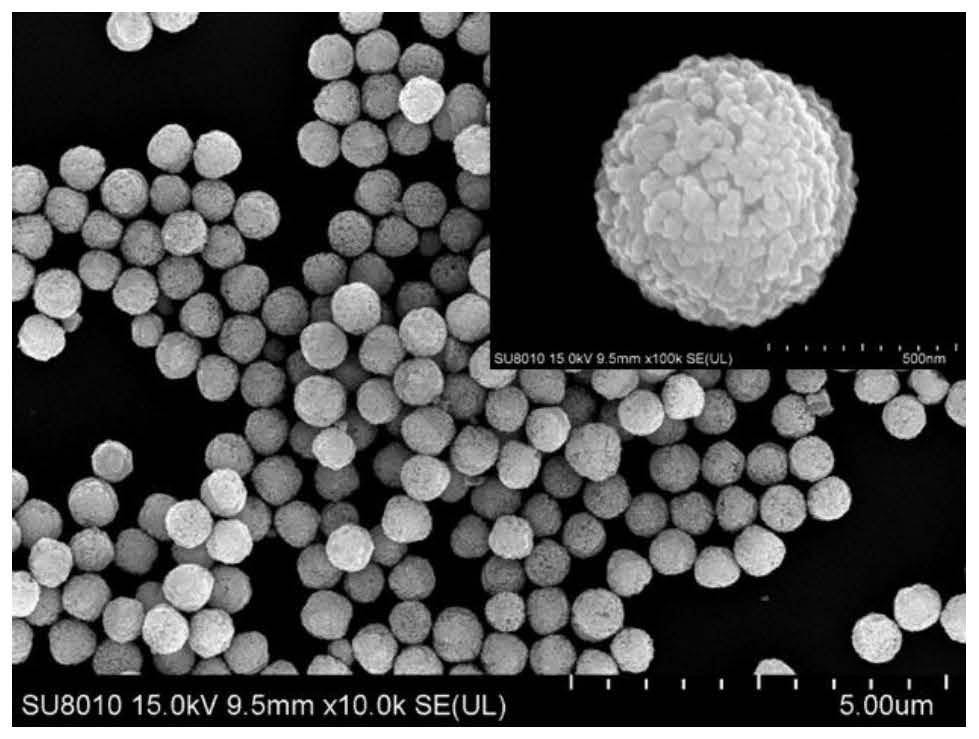

（4）将步骤（3）制得的N掺杂MOF衍生多孔碳化物分散于去离子水中加入氧化铋，加热反应，然后加入还原剂，进行还原反应，即得Bi/MOF衍生多孔碳球复合材料。

2.根据权利要求1所述的一种Bi/MOF衍生多孔碳球复合材料的制备方法，其特征在于，步骤（4）中，分散于去离子水中之前，先将N掺杂MOF衍生多孔碳化物浸没在4 5mol/L硝酸中~进行亲水化处理。

3.根据权利要求1所述的一种Bi/MOF衍生多孔碳球复合材料的制备方法，其特征在于，步骤（3）中，高温退火反应为：将金属氧化物/MOF复合材料在N2和乙醇混合氛围中以5~10℃/min的升温速率升至700℃后，保持2h，然后切换到H2气氛，再以5~10℃/min的升温速率升至780 820℃，保持1 2h后，自然降温，得到碳化物。

~ ~

4.一种如权利要求1所述方法制备的Bi/MOF衍生多孔碳球复合材料作为负极活性材料在CDI负极中的应用，其特征在于，包括以下步骤：（a）将Bi/MOF衍生多孔碳球复合材料、导电炭黑和PVDF按照质量比为（7 8）:（1 2）:1混~ ~匀后，逐滴加入N‑甲基吡咯烷酮后，研磨成混合物；

（b）将所述混合物搅拌成均匀的浆状物，并均匀涂覆在的石墨片上，在50 60℃下干燥~

12 15h，即制得CDI负极。

~

5.根据权利要求4所述的应用，其特征在于，步骤（a）中，所述Bi/MOF衍生多孔碳球复合材料与N‑甲基吡咯烷酮的质量体积比为1g:（8 10）mL；步骤（b）中，所述混合物与石墨片的~2

质量面积比为9 11mg：3×3cm。

~

6.根据权利要求4所述的应用，其特征在于，所述CDI负极可用于电容去离子或电容析出离子脱盐。
